DTL數顯張力計使用說明書

一、概述

1.1主要用途及適用范圍

數顯張力計是一款通用型便攜式低功耗張力測試儀器，具有體積小、重量輕、容易攜帶、使用范圍廣、高精度等特點，適用于繼電器接點壓力、電子開關、微型自動電話設備接點和銜鐵壓力等機械壓力、

1.2產品特點

1.2.1 便攜式：儀器重量輕、體積小、攜帶方便，測量時單手便可完成所有操作。

1.2.2 數顯顯示力值，儀器采用LCD顯示測量力值，讀數更加方便。

1.2.3 多種單位切換：儀器可切換N、Kg、Lb、Oz、g 5種單位。

1.2.4可以設置無操作自動關機，低電量時自動關機。

1.2.5 超低待機功耗，超長使用時間。

1.3 產品規格

1.4產品技術參數

1.4.1 精度：±0.5%

1.4.2 電源：AAA電池*4

1.4.3 工作電流約30mA

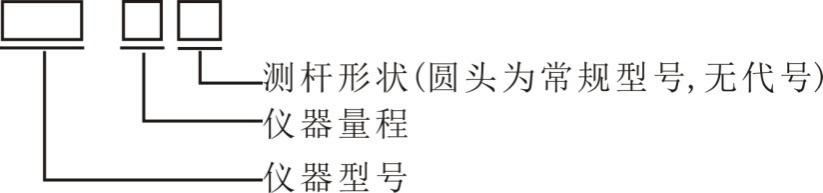

1.5型號的組成及其意義

二、產品整體結構

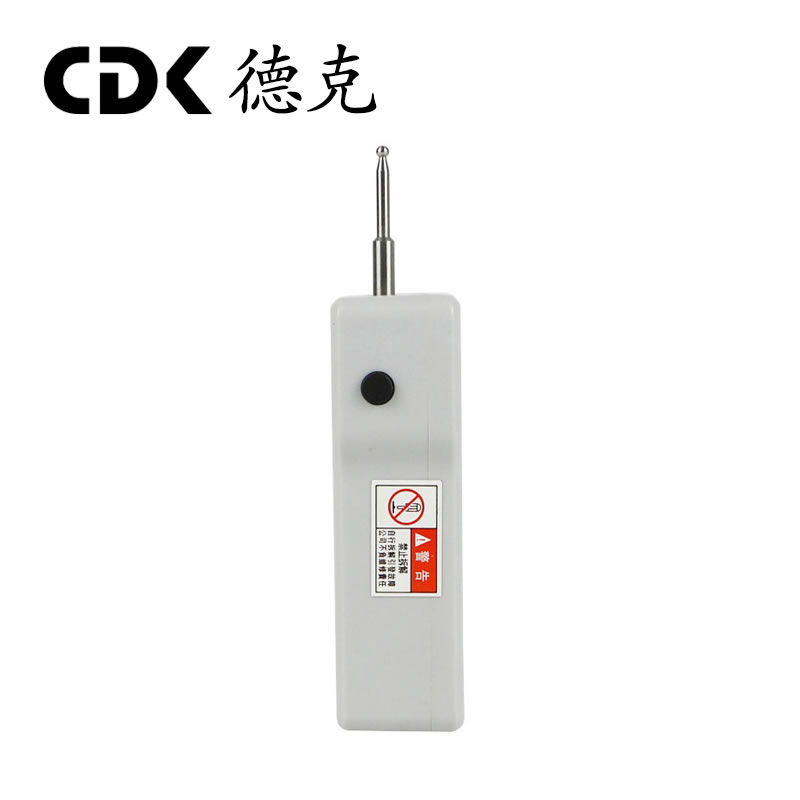

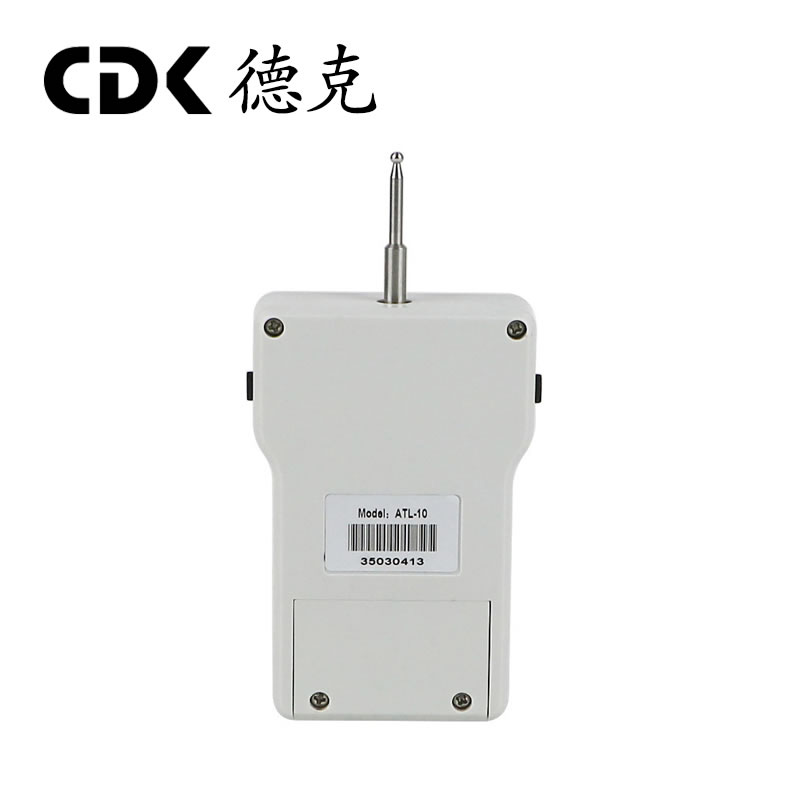

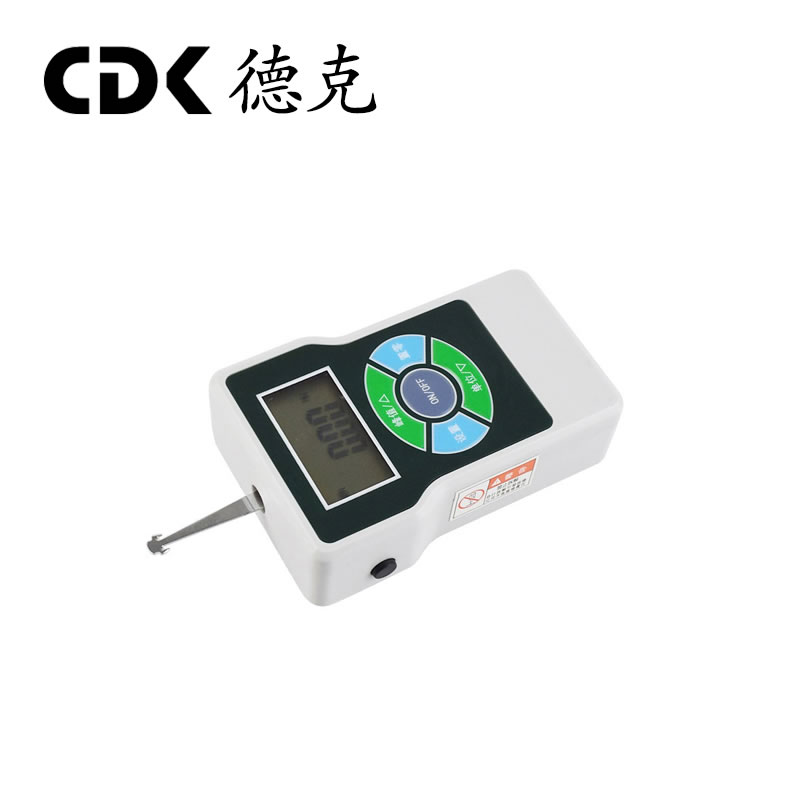

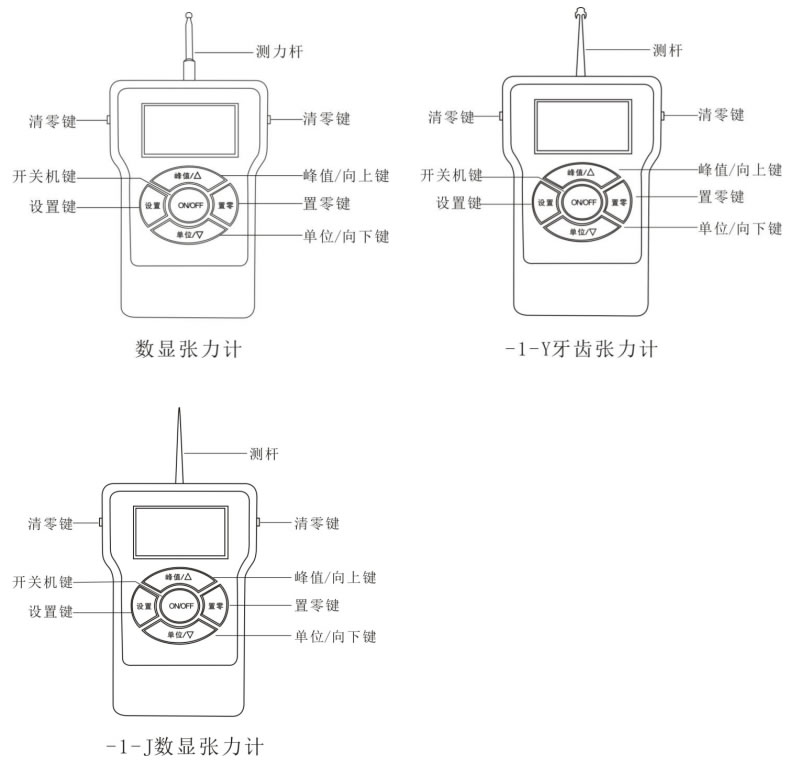

2.1 外形結構

2.1.1、開關機鍵：按此鍵時，電源打開或關閉。

2.1.2、設置鍵：用戶在測量界面可以通過此鍵進入設置菜單。

2.1.3、單位/向下鍵：在測量界面按此鍵可切換單位，進入設置界面后具有下移功能。

2.1.4、置零鍵：在測量界面時，按此鍵屏幕上的測試值會被歸零。

2.1.5、峰值/向上鍵：在測量界面按此鍵可切換峰值狀態，進入設置界面后具有上移功能。

2.1.6、清零鍵：與按鍵上的置零鍵功能相同，方便用戶在操作時的使用。

2.1.7、測力桿：測量力值。

三、使用和操作

3.1 使用前的準備和檢查

3.1.1、本儀器無充電功能，使用前應檢查測力桿是否固定，傳感器響應是否良好。

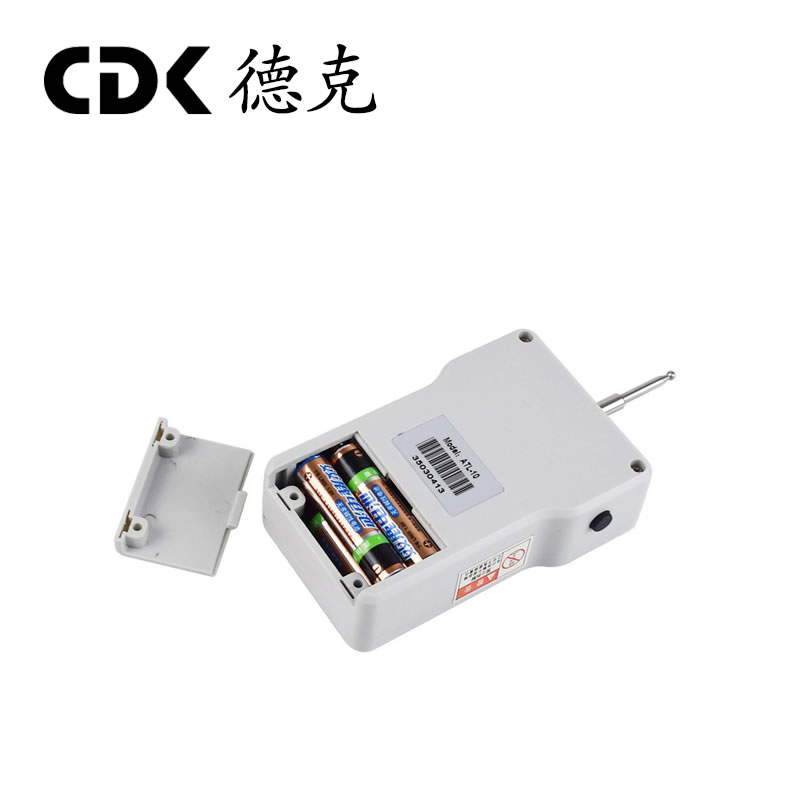

3.1.2、新機器內置電池隔離片，新機器若無法開機，將電池蓋處的電池隔離片取出再重新開機。

3.2 使用中的操作及說明

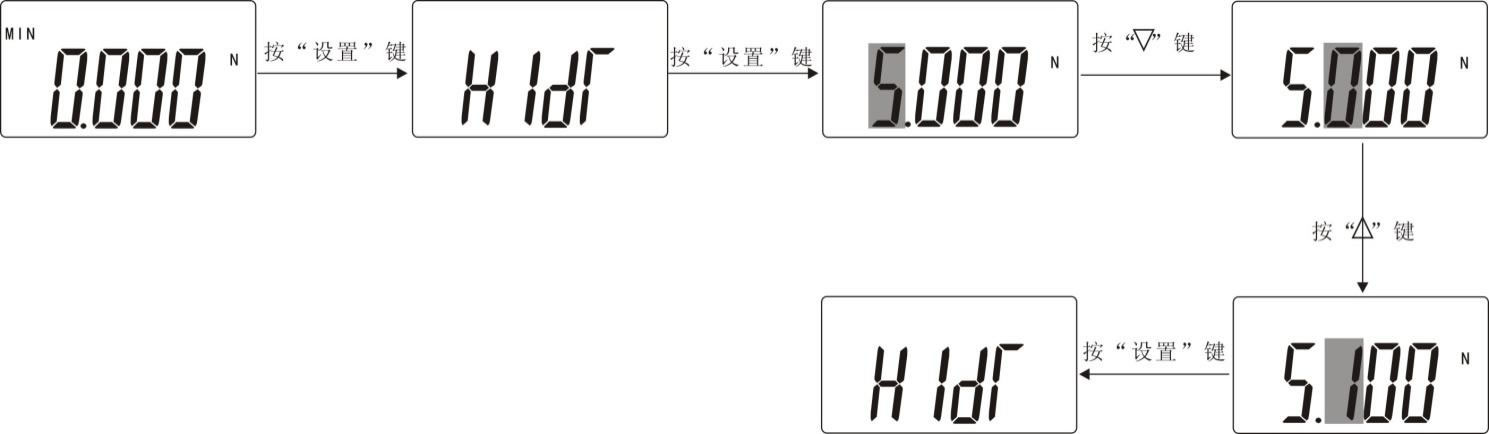

3.2.1、（HIDT）上限值設置：測量時若超出上限值，顯示屏出現“MAX”字樣。開機后，進入測量界面，按“設置”鍵進入設置界面，再按一次“設置”鍵進入上限值設置中，按下“  ”鍵和“  ”鍵，選擇自己所需要的數字，按“設置”鍵后保存，自動退回到設置界面。如下圖所示：

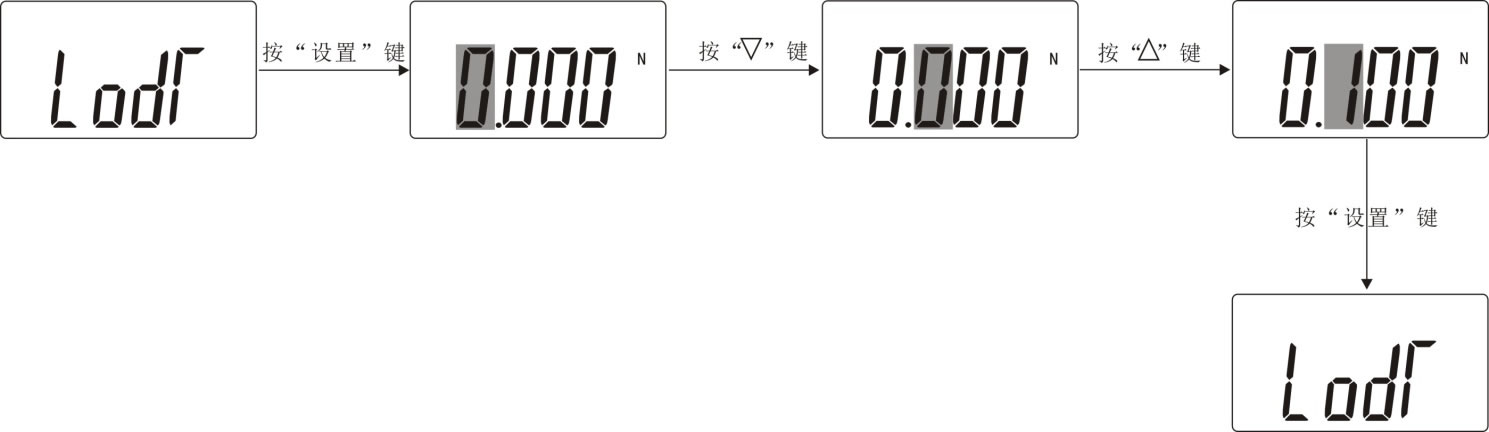

3.2.2、（LODT）下限值設置：按“SET”鍵進入下限值設置，按“  ”鍵和“  ”鍵進行數字調整，選擇所需數值，再按“SET”鍵保存并進入下一步功能設置，如下圖所示：

3.2.3、（OFFT）自動關機時間設置：可設定1分鐘到100分鐘自動關機，也可設置“0000”不關機。本儀器默認為10分鐘。按“設置”鍵進入自動關機時間設置。按“  ”鍵和“  ”鍵進行數字調整，再按“設置”鍵保存。

3.2.4、   （RESET）恢復出廠設置：在此設置項目下，按“設置”鍵即可恢復出廠設置，儀器關機，若使用儀器重新開機即可。

3.3測試

3.3.1、打開開關。

3.3.2、選擇所需的設置參數。

3.3.3、選擇所需的單位。

3.3.4、用手持或固定儀器進行測試，操作測試時，只要以測力桿撥動需要測試的物體，使之從靜止?fàn)顟B(tài)移動到需要的位置即可，移動過程中被測物表面與作用力的方向要始終垂直。

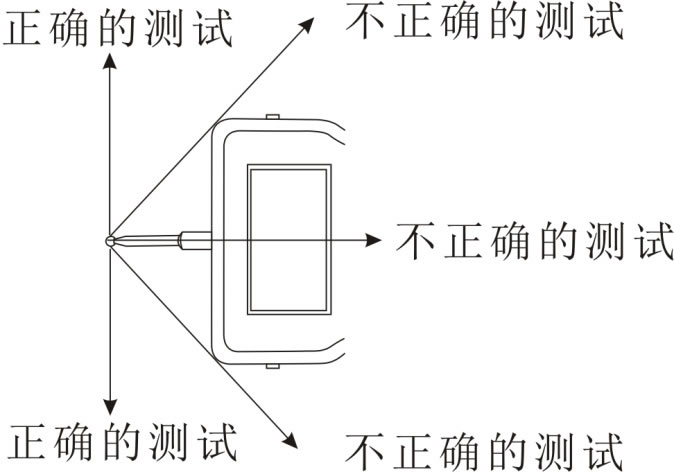

3.3.5、測試示意圖：

四、保養和維修

4.1 日常維護、保養

4.1.1、放置干燥的環境下保存及使用。

4.1.2、切勿過載使用。

注意：不要使用易揮發的化學物質來清潔本機（如揮發劑、稀釋劑、酒精等）
