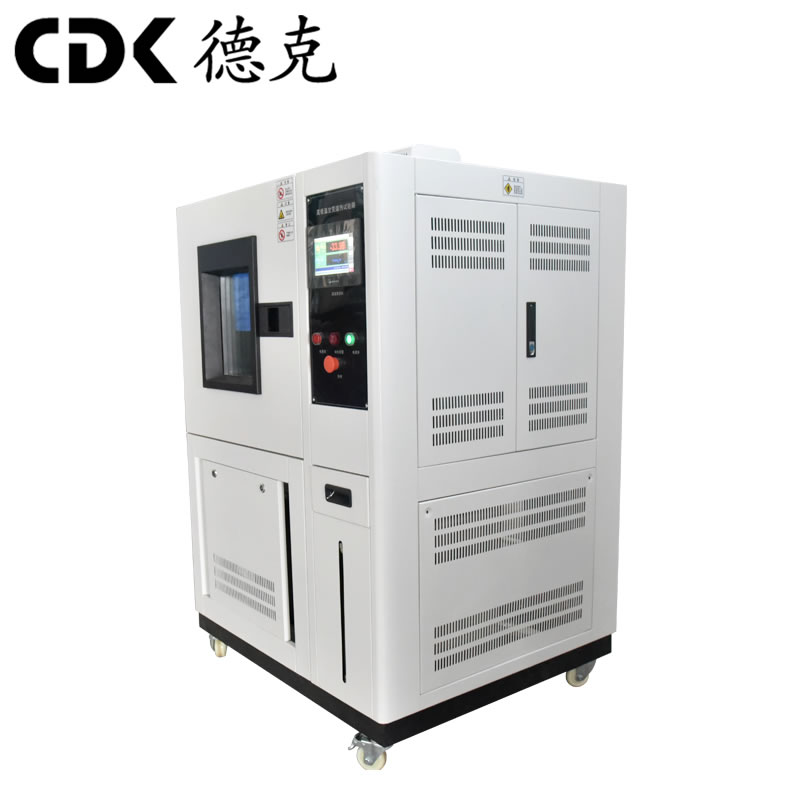

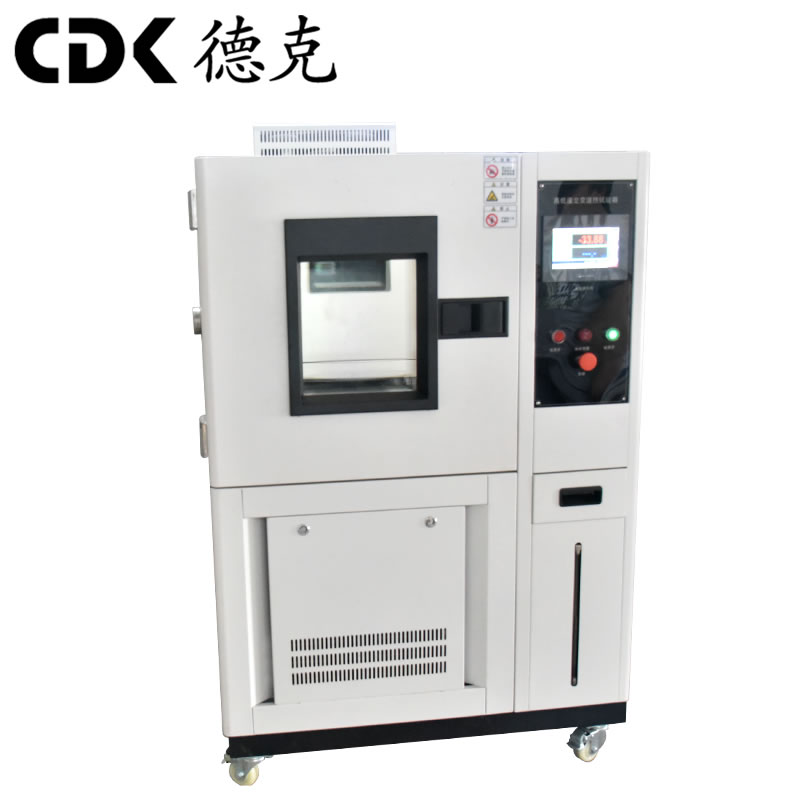

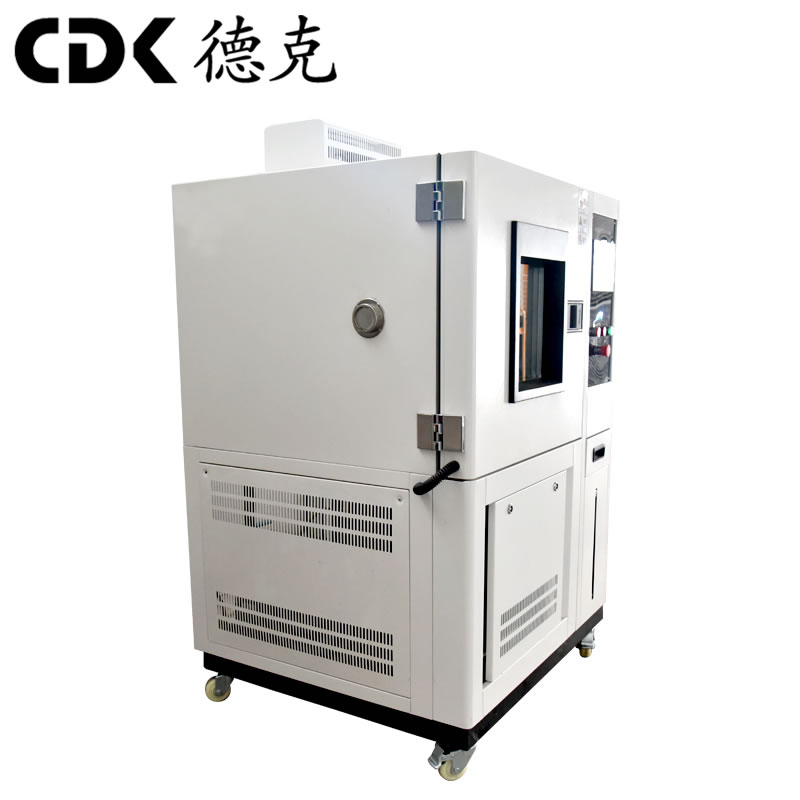

高低溫交變濕熱試驗箱

感謝貴單位購買本公司的產品。

為使你從速掌握本產品的正確操作方法，維護保養常識，一般故障的排除對策，請首先閱讀并充分利用本使用說明書，以期長久保持本產品的性能。

開機時，請務必遵循說明書要求的注意事項。

一、 【概   述】

v 產品特點

高低溫交變濕熱試驗箱的溫度控制器采用TH7110系列寬屏面板液晶顯示可編程溫控儀,既可定值運行，也可程序運行，操作簡單方便。制冷機組采用法國泰康機組。試驗箱配備電熱鍍膜真空觀察窗，能有效解決觀察窗凝露問題。試驗箱采用整體一體化拼裝結構，外觀美觀大方。

v 主要用途及適用范圍

高低溫交變濕熱試驗箱主要用于檢驗試件的溫濕度應力，可用于航天、航空、電子、冶金、石油、化工等行業。

v 依據和使用標準

 試驗箱設計及制造滿足以下試驗標準及方法

2 GB2423.1-89      試驗A 低溫試驗方法

2 GB2423.2-89      試驗A 高溫試驗方法

2 GB/T2423.3-93    試驗Ca恒定濕熱試驗方法

2 GB/T2423.4-93    試驗Db交變濕熱試驗方法

2 GB2423.34-86     試驗Z/AD溫濕度組合循環試驗方法

2 GJB150.3.4.9-89  高溫試驗、低溫試驗、濕熱試驗方法

2 GB10586-89       濕熱試驗箱技術條件

2 GB10592-89       高低溫試驗箱技術條件

 二、【技術參數】

v 溫度  范圍：  -40～+150℃

v 工作室尺寸：  400×500×500（mm）(深×寬×高)

v 溫度均勻度:   ≤2.0℃

v 濕度  范圍：  20%～98%R.H

v 電   源：  AC220V、50Hz

v 功      率:   6kW

三、【結構特點及工作原理】

v     本高低溫交變濕熱試驗箱箱體采用整體結構。內板為1.0mm厚的SUS304不銹鋼板，外板為1.2mm厚的冷軋鋼板，表面靜電粉末噴涂，中間填以100mm厚的巖棉作保溫層。

v     試驗箱上部為工作室，右側為電器控制室；下部為制冷機組，下部右后方小門內裝有加濕用儲水桶，大門中間安裝有導電膜加熱玻璃視窗，保證在低溫及高濕狀態下能有效觀察試件狀態。

v     本高低溫交變濕熱試驗箱的控制系統采用威碩TH7110系列寬屏面板液晶顯示可編程溫控儀、PLC可編程控制器及無觸點固態繼電器，可對試驗箱的溫濕度進行程序控制，并可對溫濕度試驗曲線進行無紙化實時記錄及保存。（最長100天）

v  高低溫交變濕熱試驗箱具有多重安全防護功能：

2 超溫保護功能；

2 缺水保護功能 ；

2 壓縮機過載保護器

2 壓縮機過壓保護。

 四、【安裝及使用】

v 接通外部總電源開關。

v 可編程控制器屏幕有顯示。

v 箱體右下方水箱內裝滿蒸餾水。

v 按電源“開”,儀表屏幕亮。

v 在控制器上設定溫濕度運行程序。

v 需照明時按“照明”開關。（高溫時請勿長時間開啟照明燈）

v 關機時先關閉儀表運行開關，再按電源“關”按鈕。

五、威碩TH7110彩色液晶觸摸屏溫濕度控制器介

1. 可執行1000段模式（每段可設1000步）；

2. 全部反復:最多999次（可無限反復）；部分反復：最多99次/可以程序連接；

3. 每段可設定0—99小時59分鐘；

4. 每組設定可部分循環1—499回或全部循環1—499回；

5. 微電腦PID自動驗算和自動調整功能；

6. 可選擇定值，程序控制；

7. 執行定值時可任意更改執行條件值；

8. 具有超溫、風機過載等報警功能；

9. 記憶型多功能控制，加熱輸出自動調節；

10. 內含記錄功能(并可存儲100天的歷史數據)可分析、打印、儲存；

11. 配有USB接品1個，通訊接口1個，可與電腦連接；

12. 8點故障報警輸入；

13. 10點控制輸出信號RUN/STOP.TS1—TS2；

14. 溫度上限偏差報警TS1；

15. 溫度上限絕對值報警TS1—TS2；

16. 實現高精度（0.1%）高性能；

17. 輔助輸出狀態的運轉畫面顯示；

六、【電器線路圖】

七、【注意事項】

v 電器控制箱體應可靠接地。

v 設備通電后,嚴禁帶電檢修,不要靠近電器控制箱。

v 無操作資格者,嚴禁開機及操作。

v 嚴禁其它設備與該設備共用一空氣保護開關。

v 應嚴禁無檢修資格者檢修設備。

v 嚴禁碰撞。

v 嚴禁用尖銳物接觸控制儀表。

v 嚴禁用有腐蝕性的清潔液擦試控制柜。

八、【隨機附件】

九、【簡易故障排除方法】

十、【質量保證】

v     用戶在遵守本產品使用手冊的前提下，若發生產品故障時，本公司將從產品出廠之日起實行壹年的產品質量保證期，對產品進行免費維護。

v     超過產品質量保證期時，本公司繼續為用戶實行維修服務，酌情收取費用。

v     發生故障請及時與本司聯系，我們將在接到電話或傳真后盡快指導用戶如何排除故障。必要時本司會在24小時內派出服務人員趕赴現場排除故障。
