YYD -1莖稈強度測定儀使用說明書

一、概述

1.1 主要用途及適用范圍

莖稈強度測定儀也可以稱之為抗倒伏測定儀。它主要是利用壓力傳感器來檢測莖稈的彎折性、抗壓強度、穿刺強度等。通常玉米、高粱、煙草等莖稈的強度是決定抗倒伏能力的一個主要因素，長期以來玉米、高粱、煙草的倒伏給此類作物的機械化收割造成很大的困難，以現有機械化收割水平來說，會造成大量的作物浪費；另外，玉米倒伏會導致光照不足，使其產量受到極大的限制。該儀器適用于農業遺傳育種部分。

二、功能特點

2.1 可連接電腦測試，并可保存、打印，做各種分析，還可顯示位移、壓強等參數；

2.2 特大記憶儲存功能：能存儲447個測試值；

2.3 大屏幕液晶顯示：有背光功能（背光適合夜間適用），并具有屏幕數字正、倒反轉功能；

2.4 自動關機時間設置：自動關機時間設置可設定為10分鐘到90分鐘自動關機；

2.5 電池容量顯示：分3格、2格、1格，電量過低時儀器自動關機。

三、技術參數

3.1 型號：YYD-1；；

3.2 最大負荷：500N（N、Kg和lb三種單位可自動轉換）；

3.3 分辨率：0.1N；

3.4 精度：±0.5%；

3.5電源:充電電源：220V/AC；電池連續工作時間：6～8小時；

3.6 穩定性:溫漂：0.2uV/℃（0-60℃）；零漂：≤ 0.1%/8小時/FS；

3.7 標定范圍：滿量程標定；

3.8 環境溫度：0～+60℃；

3.9 環境濕度：≤ 80%；

3.10 允許過載：150%；

3.11供電方式：5 號鎳氰電池組 /220V AC 充電 4～6 小時。

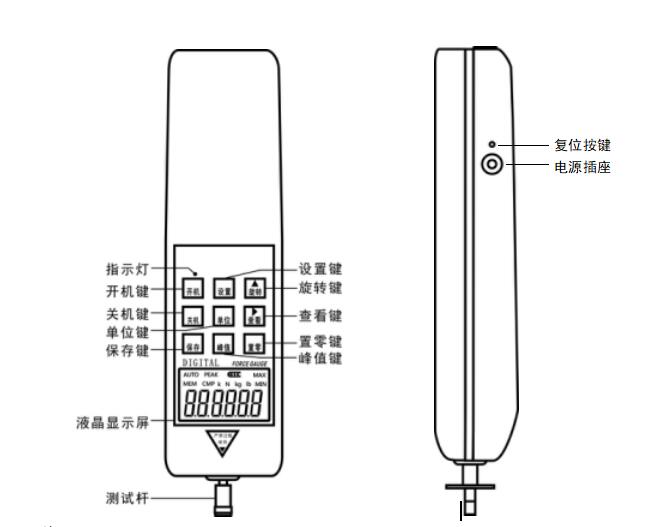

四、結構示意圖

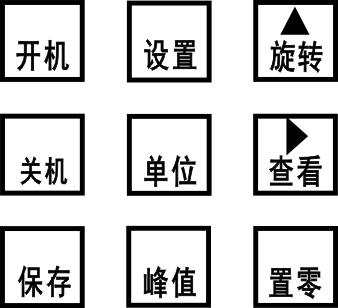

五、按鍵說明

5.1 “開機”鍵：

按此鍵時，電源打開，型號會顯示出來。開機后，在按“置零”鍵清零前，屏幕上可能會有類比信號的零點漂移數值顯示，只需按“置零”鍵清零即可。

5.2 “關機”鍵：

在開機狀態下，按此鍵時，電源關閉，但儲存的保存數據不會消失。在開機啟動時（也就是顯示型號且未顯示測量界面0.0時），此時按關機鍵是無法響應的。

5.3 “保存”鍵：

在峰值測量界面狀態下按此鍵可使屏幕上顯示的測試數據被儲存起來；在功能設置界面狀態下按此鍵可保存設置的參數。當機內有測試數據被儲存時，“MEM”顯示。本機可儲存447個數據。

5.4 “峰值”鍵：

每按此鍵一次會有“PEAK”顯示、“AUTO PEAK”顯示或“PEAK”消失的切換—亦即峰值保持、峰值保持自動解除、負荷實時值模式的切換。

5.5 “單位”鍵：

按此鍵可執行計測單位的切換，可循環顯示N（牛頓）、kg（公斤）、lb（磅）三種單位。在測試數據顯示狀態下, 也可完成同一數值的單位換算。

5.6 “設置”鍵：

在實時測量界面按此鍵可進入設置項界面；在設置項界面時，按此鍵可進入需要的設置選項。

5.7 “旋轉”鍵：

此鍵只在測試界面有效，當按下此鍵時，屏幕顯示的測量值將翻轉180度。

5.8 “查看”鍵：

按此鍵時，存儲的測試數據會依次被調出來顯示于屏幕上，此時“MEM”字樣閃爍——首先顯示保存次數，2秒后自動顯示保存數據。按“置零”鍵可返回測量界面。

5.9 “置零”鍵

按此鍵時，屏幕上的測試值會被歸零。注：對儀器進行清零操作時，只能在實時測量模式下，在峰值，及自動峰值下無法對儀器進行清零操作。

※ 選用較輕的夾具或解除所加的負荷，再次清零。

※ 在“查看”界面，按住此鍵4秒鐘，存儲的測試數據可以全部清除（某些狀態下可能無法清除，則關機后重新開機再執行此功能，即可清除全部保存數據）。

六、其它功能說明

6.1 打印功能說明

此功能可將存儲的測試數據通過數據線輸出至電腦打印出來。

 a、首先運行隨機攜帶的CD光碟，將光碟里的文件夾打開后點擊“數據導出程序”文件，再點擊“setup.exe”文件，然后點擊“下一步”     一直點“下一步”    “完成”。

b、將此儀器用數據線與電腦連接，在儀器為開機的狀態下，待液晶顯示屏上顯示為零時，雙擊桌面上的“測力計通信軟件3.0.exe”快捷鍵，后在彈出的窗口中點擊“接收”，存儲的測試數據通過數據線輸出至電腦。數據接收完畢，點擊“打印”，在彈出窗口中點擊打印，即可打印。

6.2同步測試功能說明

此功能可顯示測試時的同步測試曲線、數據等功能。

 a、首先運行隨機攜帶的CD光碟后，將光碟里的文件夾打開后點擊“同步測試軟件”文件，再點擊“安裝.EXE”文件，然后點擊“下一步”     一直點“下一步”    “完成”。

b、具體操作步驟，請下載本公司主頁中的常見問題欄中“數顯式推拉力計同步測試功能演示”，參照此演示的操作即可。

6.3解決超載狀態說明

當開機報警、顯示數據無法清零時，此時為電池電量不足或嚴重過載狀態。

    處理方法：

a、充電；

b、長按“設置”鍵4秒鐘以上，儀器會自動關機，關機后再按“開機”鍵開機，恢復出廠設置（若無法恢復時，需返廠更換傳感器）。

6.4 解決死機狀態說明

當測定儀表死機時，按測定儀左側的 “復位”鍵即可。

6.5 莖稈彎折性能測量

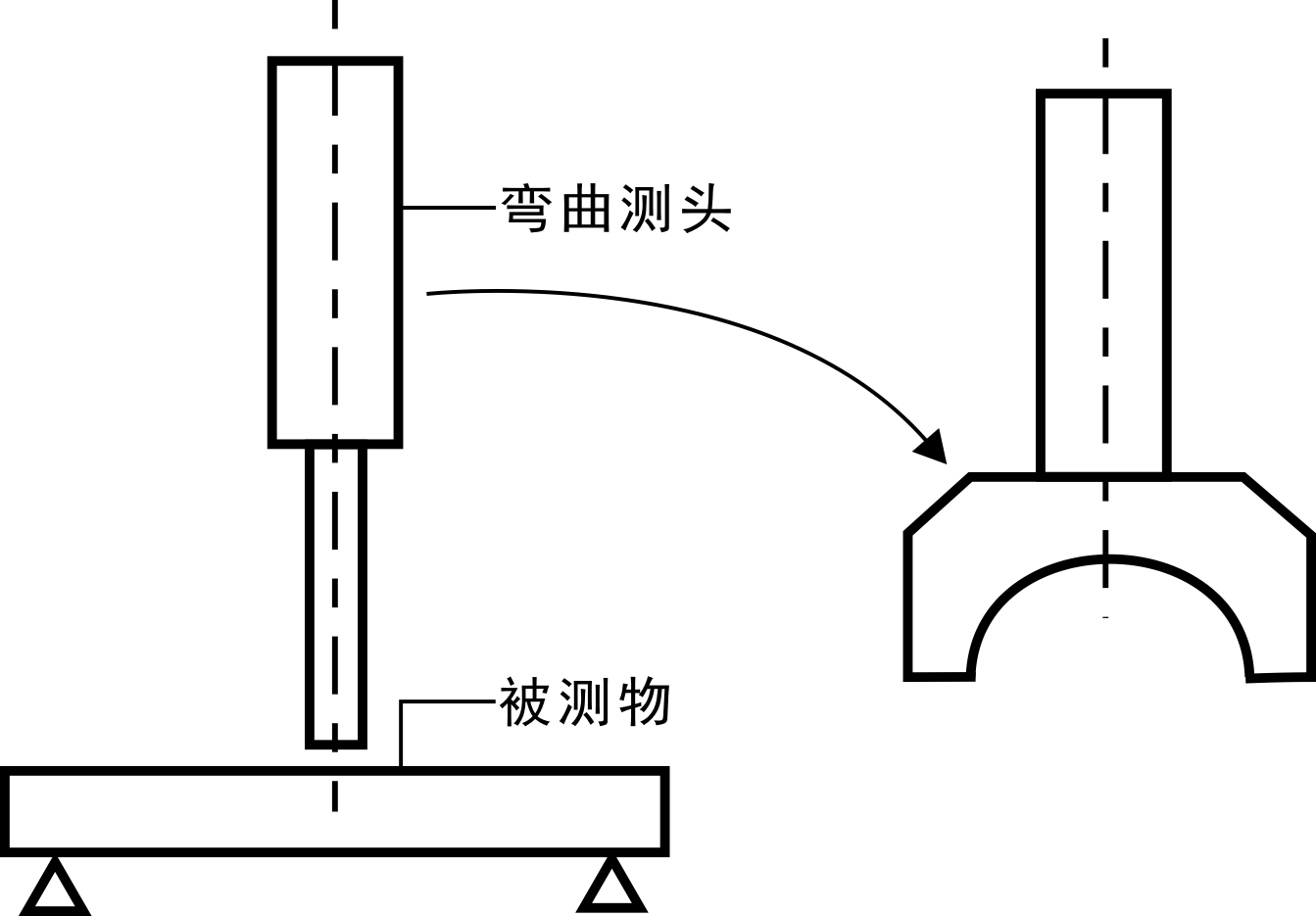

主要測量莖稈彎折性指標，可分為植物四個生長期測量：1、開花期；2、半仁期；3、乳熟期；4、蠟熟期，從而判斷莖稈的抗倒伏能力。如下圖所示：

6.6 莖稈抗壓強度測量

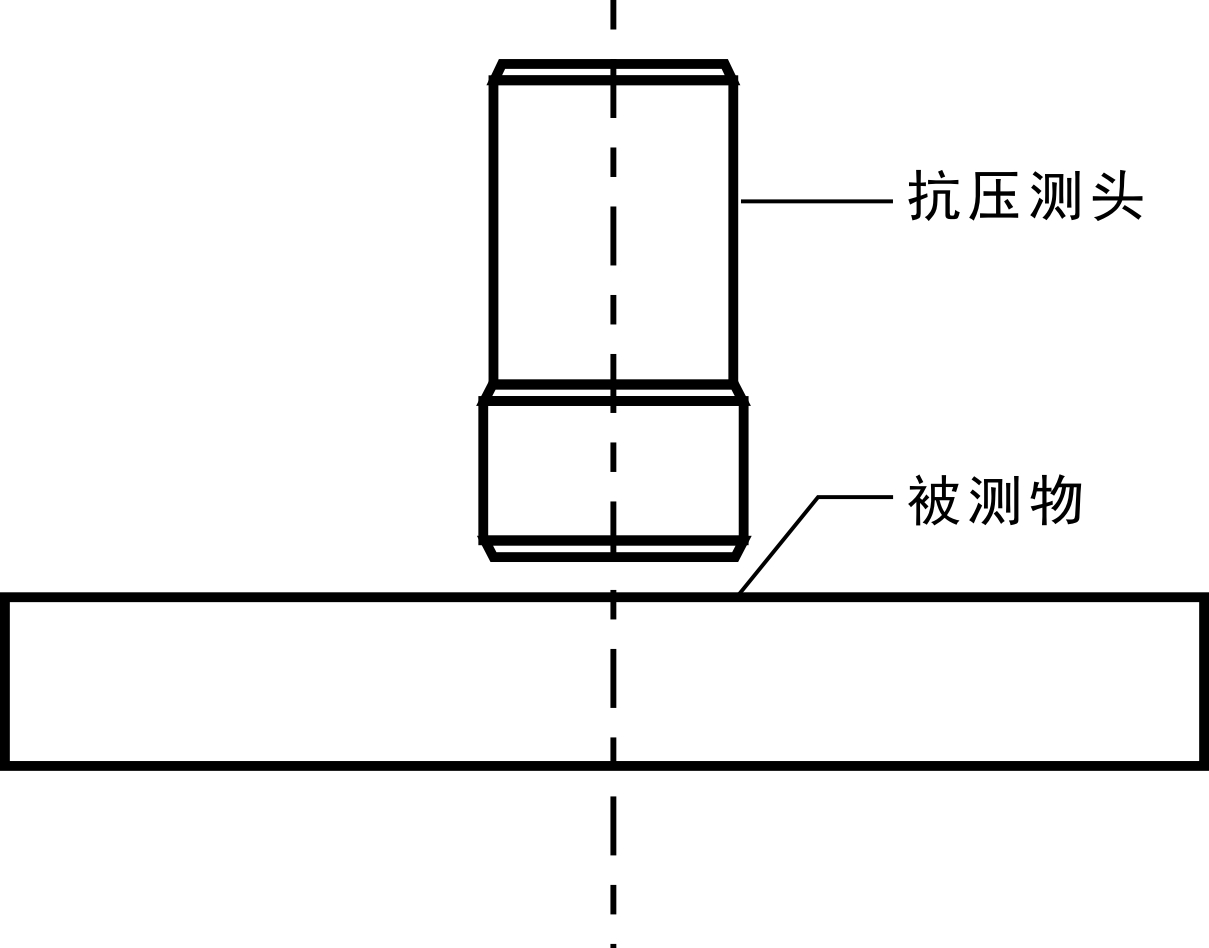

主要測量莖稈徑向抗壓強度，以判斷莖稈的脆性指標（測頭面積為1平方厘米）如下圖所示：

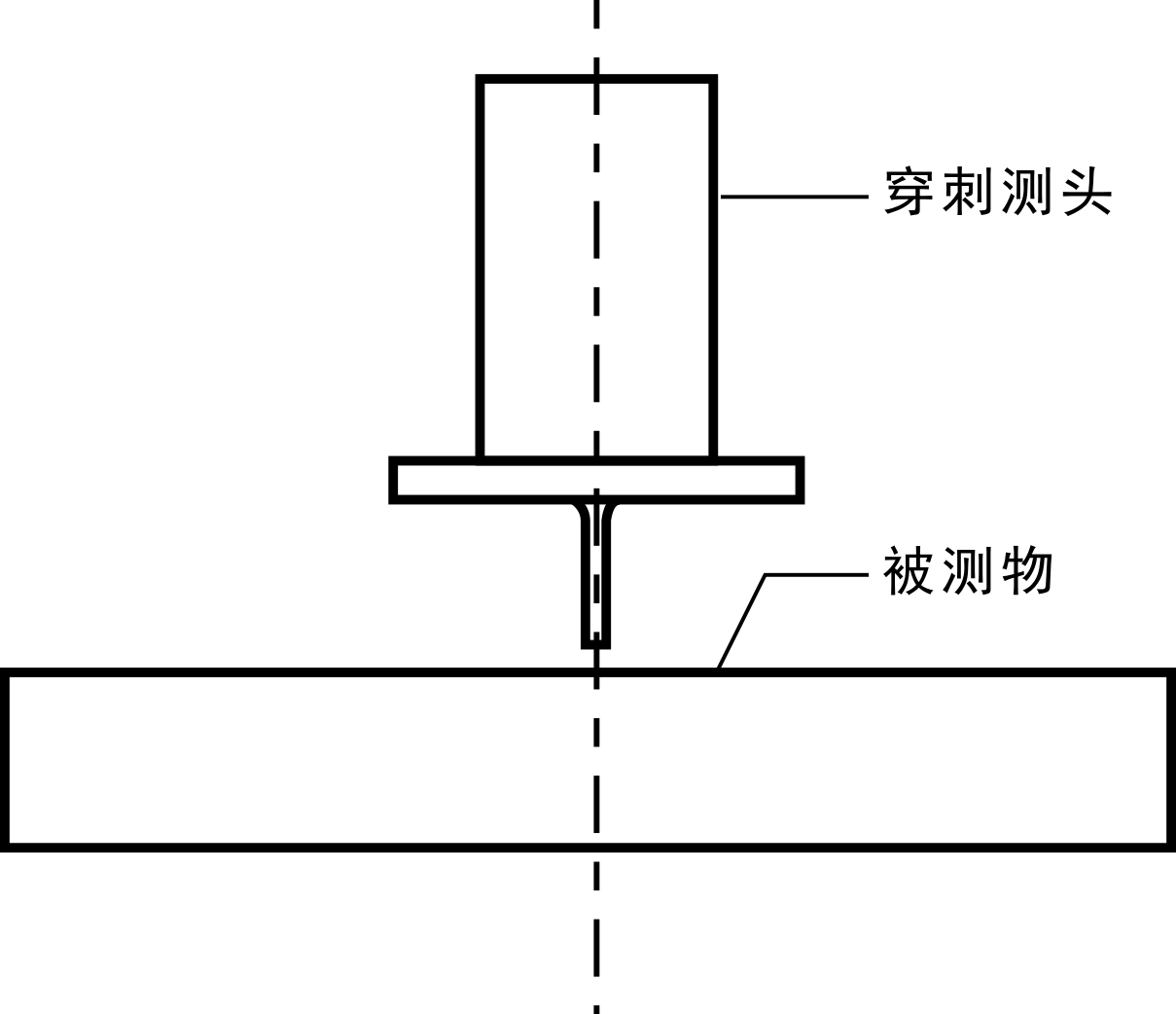

6.7 莖稈組織結構強度測量（穿刺法）

主要測量莖稈材料的組織結構和截面幾何參數的抗穿刺能力（測頭面積為1平方毫米）如下圖所示：

七、測試操作步驟（可參照具體操作步驟可參照隨機攜帶的CD光碟）：

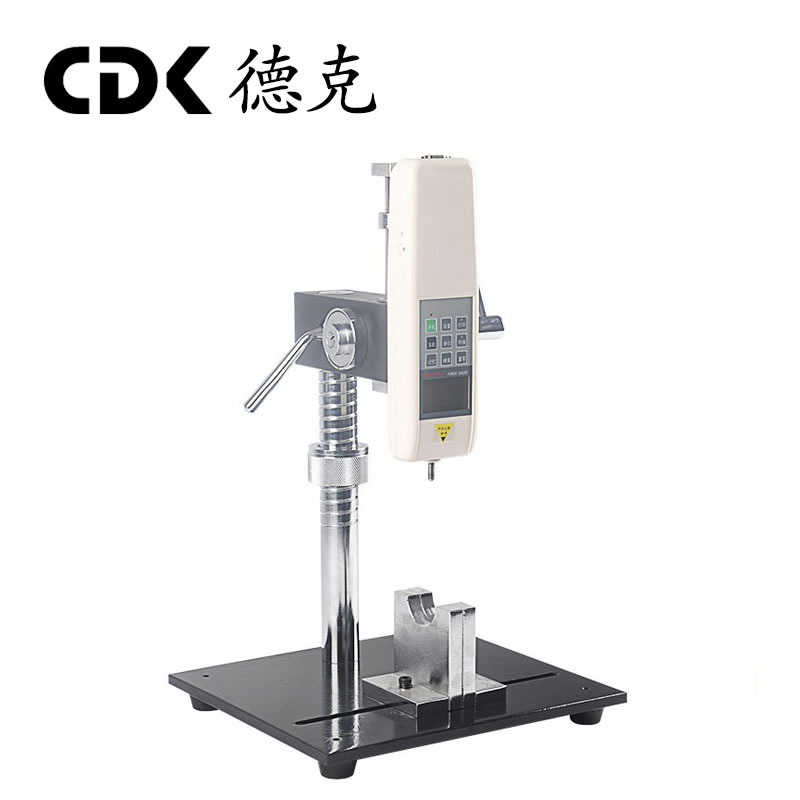

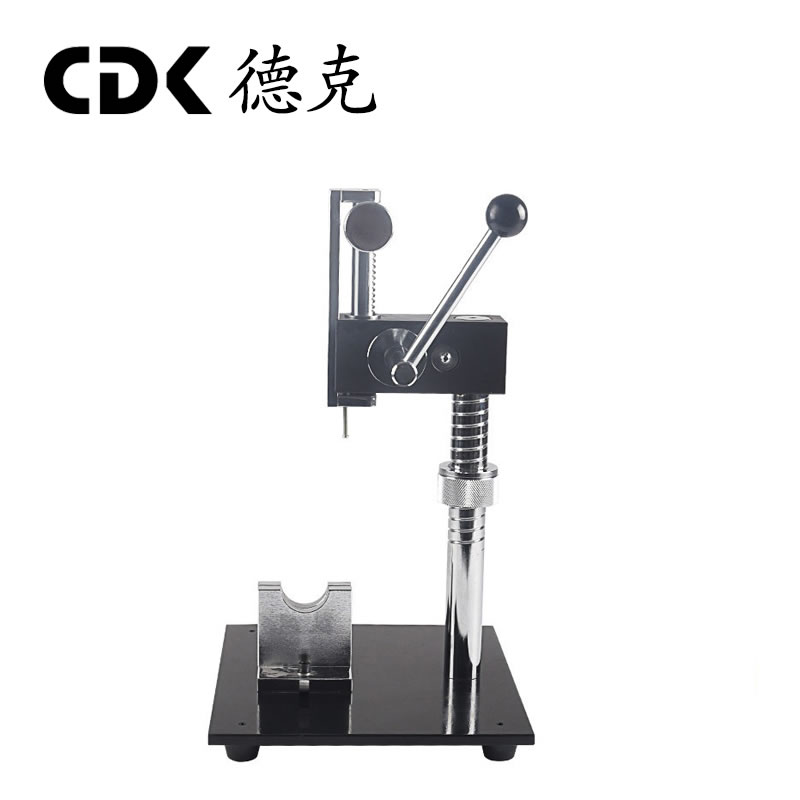

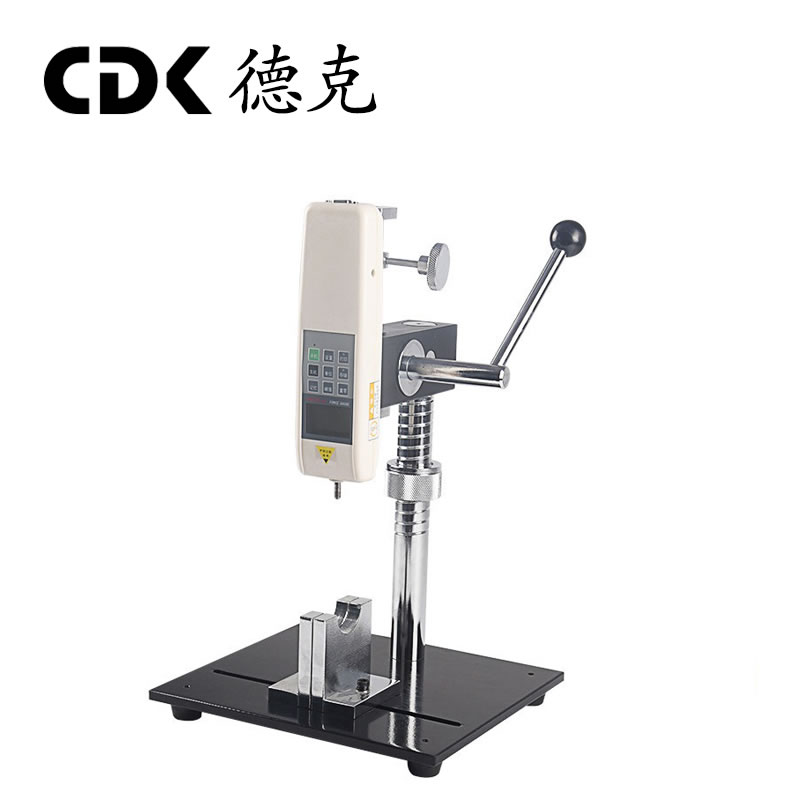

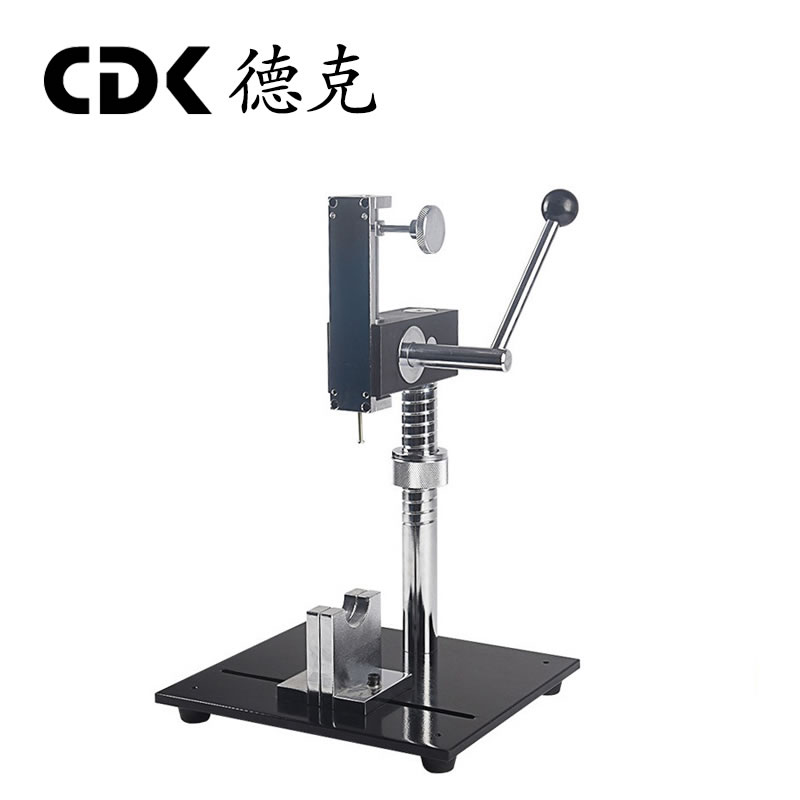

1、測試時，將測定儀表裝到測試臺上，具體步驟如下：

a、先將鎖緊手柄松開，使安裝板調向機臺側面；而后再用鎖緊手柄將其鎖緊；

b、將上調節手柄松開，將其滑下與機箱接觸，方能使安裝板上方兩個安裝孔露出；再用安裝螺釘與彈墊將測力計的上方兩孔安裝在安裝板上（旋緊）；后將上調節手柄滑回原處使其鎖緊；

c、先將下調節手柄松開，將手柄壓下后，將下調節手柄滑向機箱與其接觸，方能使安裝板下方兩個安裝孔露出；再用安裝螺釘與彈墊將測力計的下方兩孔安裝在安裝板上（旋緊）；后將上調節手柄滑回原處使其鎖緊；

d、最后將鎖緊手柄松開，使安裝板調回原處（機臺正面）；而后再用鎖緊手柄將其鎖緊即可。

2、將測頭安裝在測定儀表上的螺桿上；

3、將兩塊相同夾具分別放入莖桿強度測定儀機臺上的兩側，使被測物的中心與測頭的中心在同一直線上；

4、旋轉測試臺上下調節螺母，使夾具能與被測物件接觸；

5、再按“開機”鍵打開電源，即可開始進行測試；

6、強度測定儀上所顯示的數值即為所得的強度值。

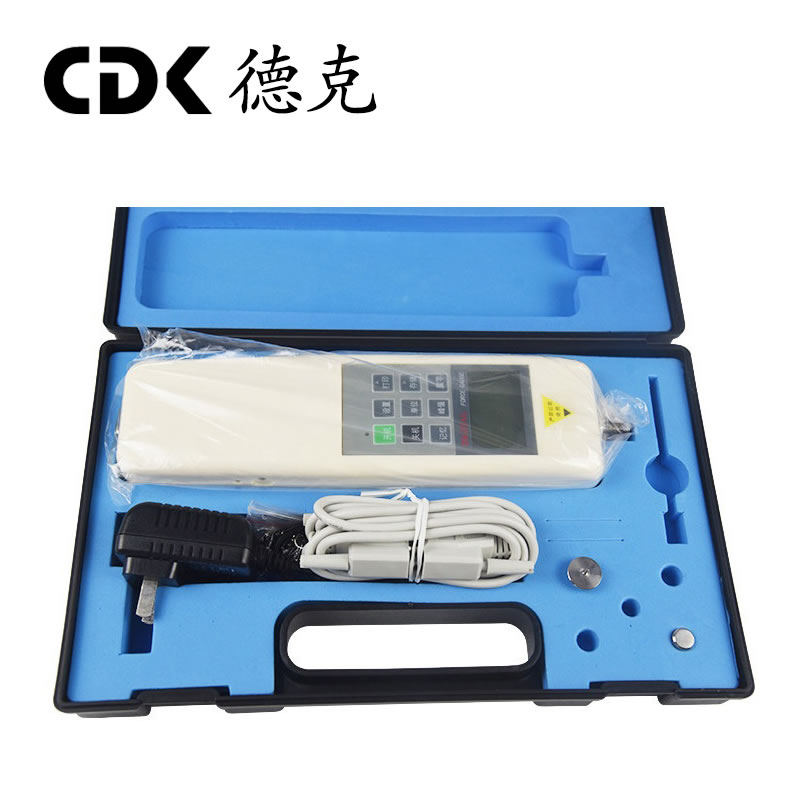

八、裝箱單

尊敬的客戶：

您好！非常感謝您選購本公司的莖稈強度測定儀，當您購買時請先核對以下配件是否齊全。
