YYD-1A B 數顯植物倒伏計

一、用途

        數顯植物倒伏計是決定農作物抗倒伏能力的一個關鍵因素，玉米，高梁、煙草等的植物的倒伏給農作物的機械收割造成很大的困難。造成大量的浪費。另外，農作物的倒伏導致光照不充分，使其生產量受到極大的限制。在作物生長的各個階段對其莖桿進行活體測量，進而根據莖桿纖維層的抗彎阻力與抗倒伏能力的相關性對群體測量數據進行統計處理，對作物的栽培和育種具有重要意義。

二、功能特點

        1、高精度高分辨率。

        2、具有操作簡單，功能全、攜帶方便等特點。

        3、壓強（Kpa）、壓力（N）兩種計測單位可供選擇、相互換算。

        4、具有背光燈功能。（在無操作顯示器按鍵情況下，10秒鐘后無背光燈顯示）

        5、具有綠色環保，自動關機功能。（在無操作顯示器按鍵情況下，10分鐘后顯示器自動關機）

三、技術參數

        1、 型號：YYD-1A、YYD-1B。

        2、 最大負荷：YYD-1A型50 N、YYD-1B型500 N。

        3、 分辨率：YYD-1A型0.01 N、YYD-1B型0.1N。

        4、 測量莖粗：0～40mm。

        5、 測量精度：±0.5%。

        6、 單位：Kpa、N。

        7、 操作溫度：-10℃～+60℃；

        8、 外形尺寸：長295mm×寬130mm×厚36mm

        9、 凈重：～600g

        注：YYD-1A型專用于測量小麥、水稻等；YYD-1B型專用于測量玉米、甘蔗、高粱等。

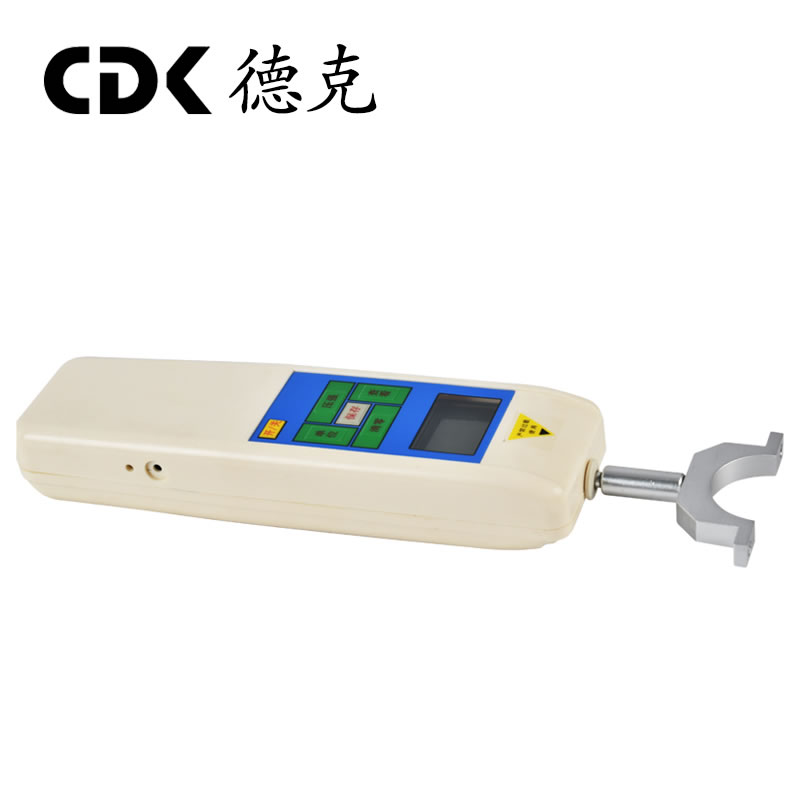

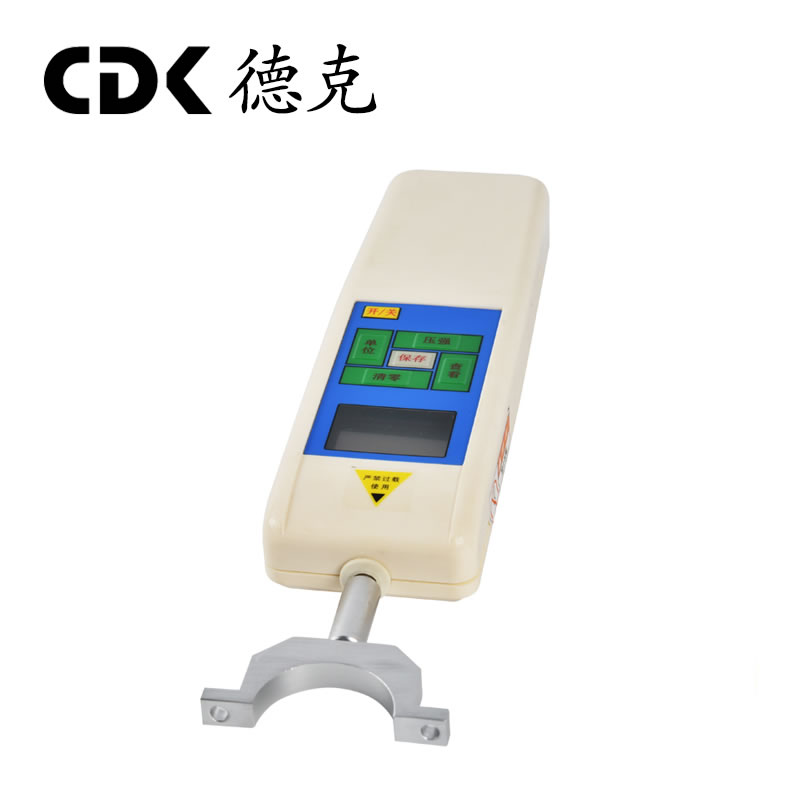

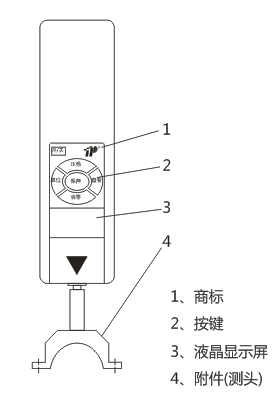

四、產品示意圖

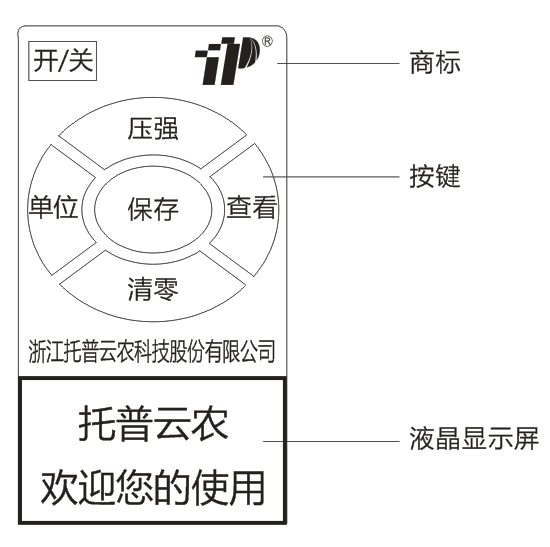

五、顯示面板

六、按鍵說明

        1、開關鍵：可以用來開機和關機。

        2、單位鍵：可以用來轉換單位，壓強(Kpa)與壓力(N)。

        3、壓力鍵：顯示當前測量壓力或壓強值。

        4、保存鍵

        a、在測量狀態下按此鍵，保存當前測量的壓力(包括壓強)、時間、存儲序號。

        b、在查詢狀態下按此鍵，查看下一條記錄。

        c、時間調整狀態下按此鍵，保存當前設置的日期間。

        d、在自動保存設置狀態下按此鍵，保存當前設置的自動保存時間。

        5、清零鍵

        a、在測量狀態下按此鍵，將當前測量力值清零，儀器清零后應間隔3秒鐘后方可進行下次測量。

        b、在查詢狀態下按此鍵，將當前所查看存儲測量力值清零。

        c、在查詢狀態下長按此鍵，刪除所有存儲記錄。

        d、系統菜單狀態下按此鍵，依次循環顯示各個菜單(含：時間設置、自動保存設置)。

        e、自動保存設置狀態下按此鍵，設置自動保存的時間(00～60分鐘)，當設置為00時表示關閉自動保存功能。

        f、時間設置狀態下按此鍵，調整當前的時間各個值。

        6、查詢鍵

        a、在測量狀態下按此鍵，查看最后一條記錄。

        b、在查詢狀態下按此鍵，查看上一條記錄。

        c、歡迎界面狀態下按此鍵，進入系統菜單。

        d、系統菜單狀態下按此鍵，進入當前的菜單項。

        e、時間設置狀態下按此鍵，分別進行年、月、日、時、分的設置。

七、用戶操作說明

        1、開機顯示

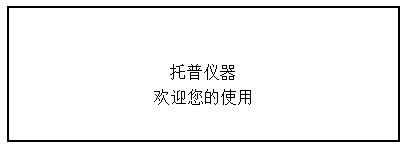

              開機顯示廠家信息以及歡迎使用：

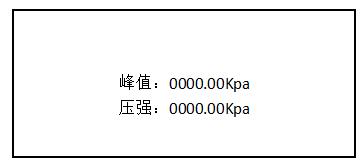

用戶主界面顯示

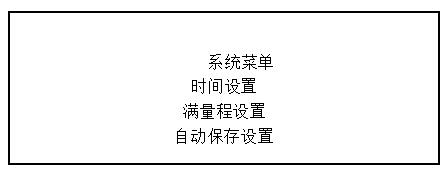

2、用系統菜單界面

按開/關鍵顯示歡迎界面狀態下，按一下查詢鍵，顯示如下：

         通過清零鍵進行設置項的選擇，選擇到用戶的設置項時，通過按查詢鍵進入?yún)?shù)設置界面。

3、參數設置界面

         在用戶設置界面，按查詢鍵進入?yún)?shù)設置界面顯示如下：

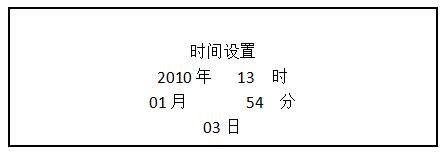

         a、時間設置

        通過清零鍵進行設置項的選擇，通過查詢鍵進行數據修改，此時按保存鍵，確定保存成功。（時間設置范圍：2010年01月01日00時00分至 2030年12月31日23時59分，最小時間數值 1分鐘）

★ b、滿量程設置：用戶不允許使用此項設置。

     c、自動保存設置

        通過查詢鍵進行數據修改，此時按保存鍵，確定保存成功。(設置自動保存的時間(00～60分鐘)，當設置為00時表示關閉自動保存功能。)

八、測試操作步驟

        1、數顯植物莖桿強度檢測儀使用前說明：

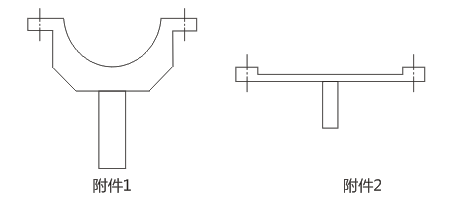

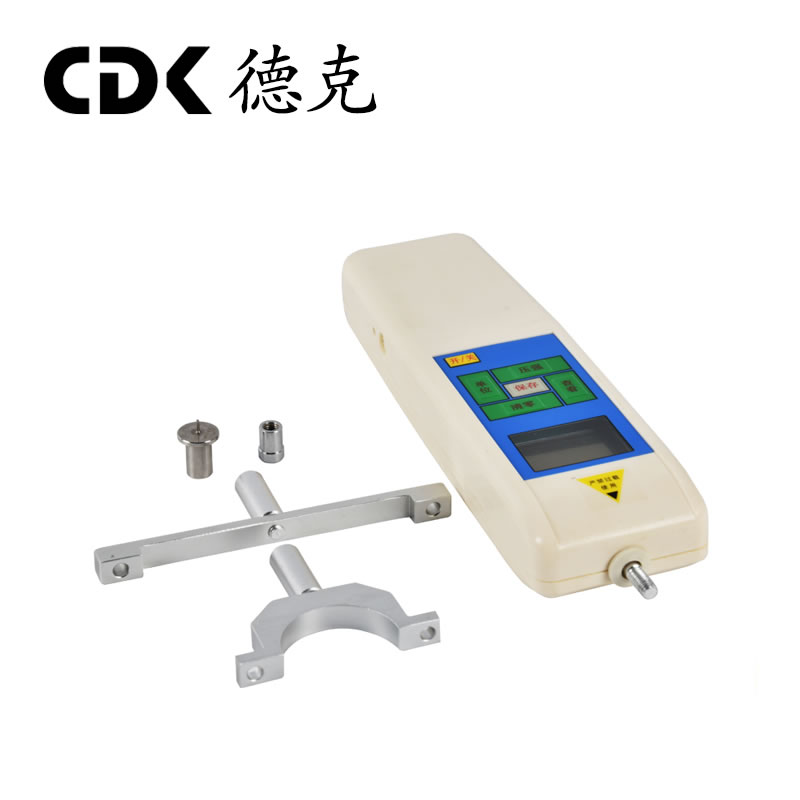

        a、選擇合適的附件（附件1適用于推倒直立的作物莖桿，附件2適用于推倒稻米條紋病的作物）。如下圖所示：

        b、將選好的附件（測頭）連在主機上。

        c、按開機鍵打開電源。

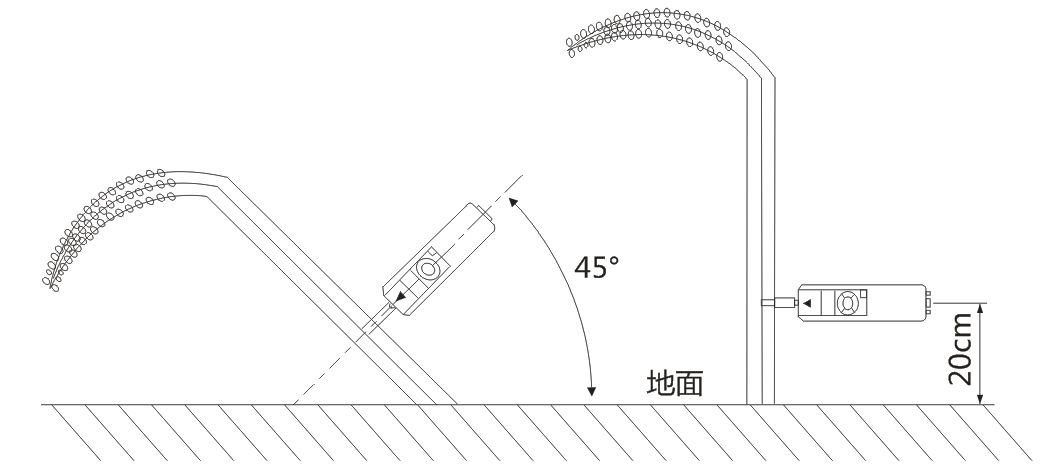

        2、將莖桿用橡皮條和附件固定在一起，并放置在離地20cm高處，測量時注意稻穗的方向，如下圖所示：

        3、在這個高度下，莖桿在直角的情況下推動作物，直到作物與地面呈45度夾角(客戶可以按需求提取45度夾角的力值或壓斷時的力值)，如上圖所示。

        4、記錄壓力值，并記下莖桿的數量。

九、注意事項、保養及維修

        1、按開機鍵無顯示時，表示電池?zé)o電，需更換電池。

        2、請勿敲擊液晶顯示屏將物體放在液晶顯示屏上。

        3、請勿用指甲、利器或尖的物體按功能鍵。

        4、使用和搬運過程中要輕拿輕放。

        5、不要自行拆卸、修理或改造本機。些行為可能會引起儀器永久性故障。

        6、發生故障請與原購買處或本公司聯系。

        7、本產品自銷售之日起一個月內，在正常使用及外觀無破損情況下出現產品質量問題，客戶憑銷售發票原件、有效保修卡及完整包裝到原購買處或本公司更換相同的規格型號的產品，更換以后的產品延續原產品的保修期限和條款。

        8、本產品自銷售之日一年內，在正常使用情況下，出現非人為故障屬保修范圍（用戶自行拆機或在其他維修點維修本公司不與保修），客戶憑銷售發票原件和有效保修卡聯系購買處，可獲本公司免費保修一年。

        9、本產品的保修條款僅適用于在中國市場上銷售的本產品，對超過包換期及保修期限的產品，客戶可向原購買處查詢維修事宜或與本公司聯系，由本公司提供有償維修。

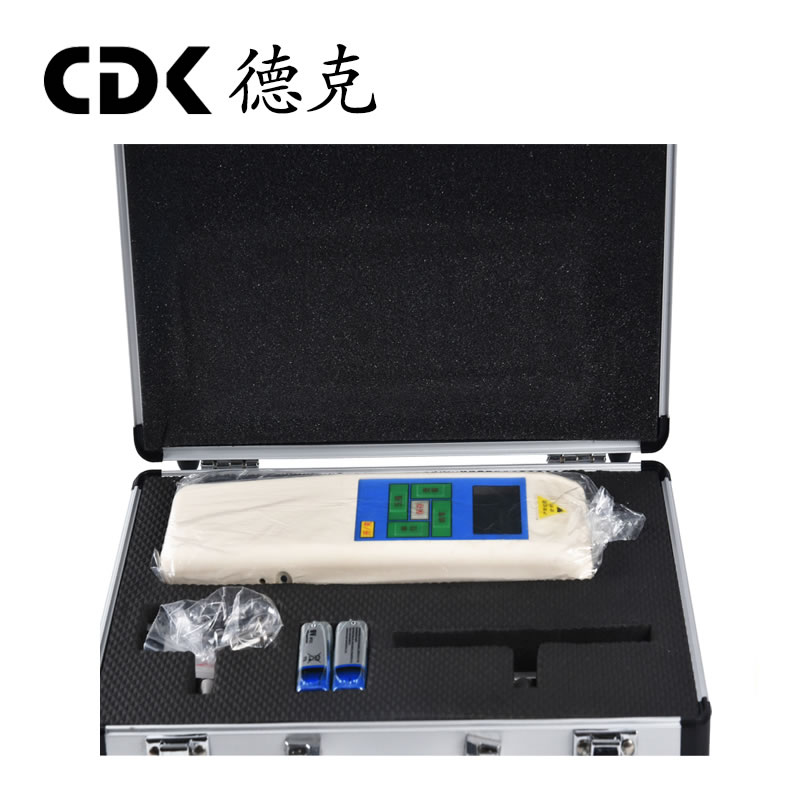

十、裝箱單

尊敬的客戶：

        您好！非常感謝您選購本公司的數顯植物莖桿強度檢測儀，當您購買時請先核對以下配件是否齊全。
