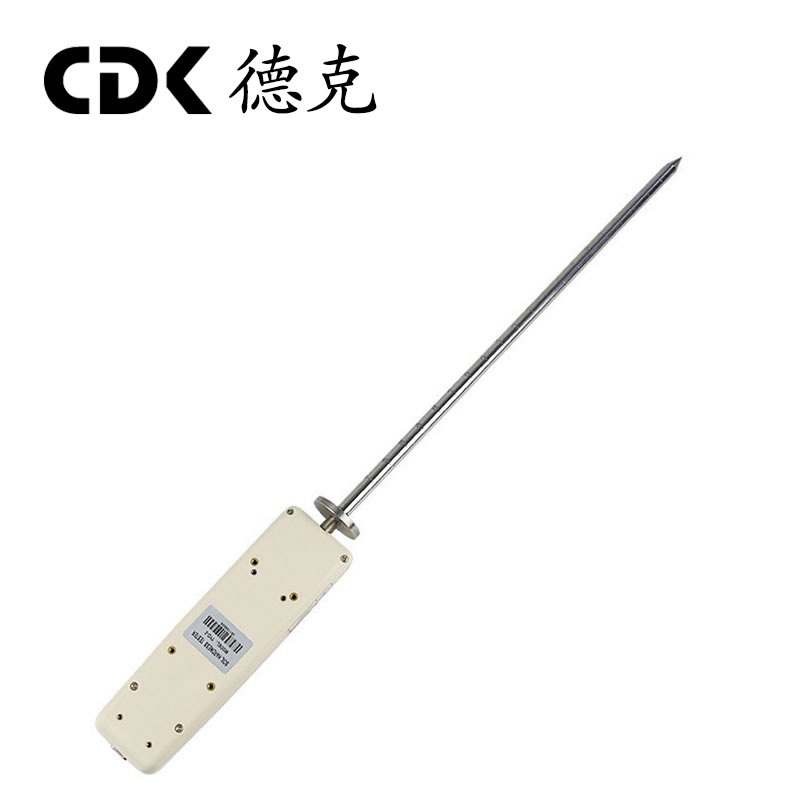

TYD-2型土壤硬度計使用說明書

一、功能特點

1.1 具有高精度高分辨率：大屏幕液晶顯示，有背光功能（背光適合夜間使用），并具有屏幕數字正、倒反轉功能；

1.2 具有電池容量顯示：分3格、2格、1格，電量過低時儀器自動關機；

1.3 具有重力加速度設置功能：用戶可自行輸入使用地的重力加速度精確值，使測試時更為精確；

1.4 具有峰值保持功能：保持峰值顯示直至手動清零；

1.5 具有自動峰值功能：保持顯示峰值2秒后自動解除；

1.6具有特大記憶儲存功能：可儲存447個測試值；

1.7 具有數據輸出功能：可將數據通過數據線輸入電腦做各種分析；

1.8 具有自動關機時間設置：自動關機時間設置可設定10分鐘到90分鐘自動關機；

1.9 具有高品質充電電源：充電電壓從100V至 240V可用，可適應國內、國外絕大多數地區；

二、技術參數

2.1 型號：TYD-2；

2.2最大負荷：100Kg (Kg、N 和Lb三種單位可自由轉換)；

2.3 分辨率：0.01Kg；

2.4 精度：±1%；

2.5 測量深度：0～450mm；

2.6 電源:充電電源：220V/AC；電池連續工作時間：6～8小時；

2.7 穩定性:溫漂：0.2uV/℃（0-60℃）；零漂：≤ 0.1%/8小時/FS；

2.8 標定范圍：滿量程標定；

2.9 環境溫度：0～+60℃；

2.10 環境濕度：≤ 80%；

2.11允許過載：150%；

2.12 供電方式：5號鎳氰電池組 /220V AC 充電 4～6 小時。

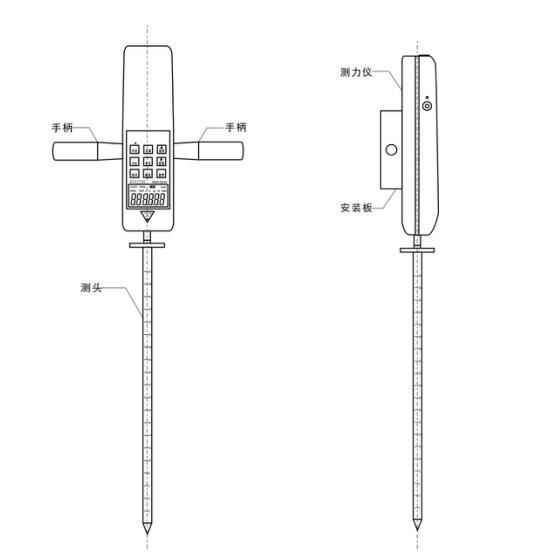

三、結構示意圖

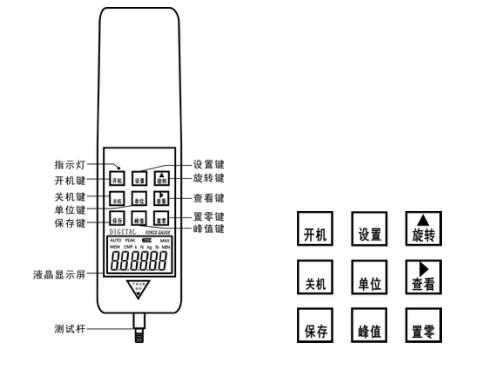

四、按鍵說明

4.1 “開機”鍵：

按此鍵時，電源打開，型號會顯示出來。開機后，在按“置零”鍵清零前，屏幕上可能會有類比信號的零點漂移數值顯示，只需按“置零”鍵清零即可。

4.2 “關機”鍵：

在開機狀態下，按此鍵時，電源關閉，但儲存的保存數據不會消失。在開機啟動時（也就是顯示型號且未顯示測量界面0.0時），此時按關機鍵是無法響應的。

4.3 “保存”鍵：

在峰值測量界面狀態下按此鍵可使屏幕上顯示的測試數據被儲存起來；在功能設置界面狀態下按此鍵可保存設置的參數。當機內有測試數據被儲存時，“MEM”顯示。本機可儲存447個數據。

4.4 “峰值”鍵：

每按此鍵一次會有“PEAK”顯示、“AUTO PEAK”顯示或“PEAK”消失的切換—亦即峰值保持、峰值保持自動解除、負荷實時值模式的切換。

4.5 “單位”鍵：

按此鍵可執行計測單位的切換，可循環顯示N（牛頓）、kg（公斤）、lb（磅）三種單位。在測試數據顯示狀態下, 也可完成同一數值的單位換算。

4.6 “設置”鍵：

在實時測量界面按此鍵可進入設置項界面；在設置項界面時，按此鍵可進入需要的設置選項。

4.7 “旋轉”鍵：

此鍵只在測試界面有效，當按下此鍵時，屏幕顯示的測量值將翻轉180度。

4.8 “查看”鍵：

按此鍵時，存儲的測試數據會依次被調出來顯示于屏幕上，此時“MEM”字樣閃爍——首先顯示保存次數，2秒后自動顯示保存數據。按“置零”鍵可返回測量界面。

4.9 “置零”鍵

在測量界面按此鍵時，屏幕上的測試值會被歸零。

※ 選用較輕的夾具或解除所加的負荷，再次清零。

※ 在查看存儲數據界面，按住此鍵4秒鐘，存儲的測試數據可以全部清除（某些狀態下可能無法清除，關機后重新開機再執行此功能，即可清除全部保存數據）。

五、屏幕顯示說明

5.1  PEAK

   當“PEAK”顯示時，表示Peak mode（峰值保持模式）,顯示屏顯示峰值直至手動清零；當“AUTO  PEAK”顯示時，表示“auto peak”（峰值保持自動解除模式），默認顯示峰值10秒后自動清零；當沒有顯示“PEAK”時，表示“track mode”（實時荷重值模式），屏幕上的數值隨荷重的變化而變化；

5.2  MEM

   當存儲數據時，“MEM”會顯示；按“查看”鍵查看存儲的數據時，“MEM”閃爍。

六、儲存數據

6.1 儲存數據

在峰值保持（PEAK）狀態下，測試完成后，按“保存” 鍵數據會被儲存起來，顯示屏上會有“MEM”字樣顯示，儲存的數據在關機后也可保存。用“查看”鍵查看儲存的數據時，“MEM ”閃爍，先出現儲存次數，1秒后自動出現儲存的數值。按“置零”鍵可直接返回到測量界面。也可將數據輸入電腦作分析處理。本機可儲存447個數據。

6.2 存儲數據清除

  按“查看”鍵進入儲存數據界面時，按“置零”鍵四秒以上，全部的儲存數據會被清除，

“MEM”字樣消失。

本機可連接電腦，將測試數據輸入電腦。 查看、打印測試次數、平均值、最大值、最小值以及判別測試結果是否符合設定要求。

七、其它功能說明：

7.1 打印功能說明：

   此功能可將存儲的測試數據通過數據線輸出至電腦而打印出來。

a、首先運行隨機攜帶的CD光碟后，打開得到的文件夾后點擊“數據導出程序”文件，再點擊“setup.exe”文件，后點擊“下一步”→ “下一步”→“完成”。

b、將此儀器用數據線與電腦連接，在儀器為開機的狀態下，待液晶顯示屏上顯示為零時，雙擊桌面上的“測力計通信軟件3.0.exe”快捷鍵，后在彈出的窗口中點擊“接收”，存儲的測試數據通過數據線輸出至電腦。數據接收完畢，點擊“打印”，在彈出窗口中點擊打印，即可打印。

7.2 同步測試功能說明：

此功能可顯示測試時的同步測試曲線、數據等功能。

a、首先運行隨機攜帶的CD光碟后，將在得到文件夾內，打開后點擊“同步測試軟件”文件，再點擊“安裝.EXE”文件，后點擊“下一步”→ 一直點“下一步”→“完成”。

b、具體操作步驟，請運行本公司主頁中的見問題欄中下載“數顯式推拉力計同步測試功能演示”，參照此演示的操作即可。

7.3 解決超載狀態說明：

當開機報警、顯示數據無法清零時，此時為電池電量不足或嚴重過載狀態。

處理方法：

a、充電。

b、長按“設置”鍵4秒鐘以上，會自動關機，關機后再按“開機”鍵開機，恢復出廠設置（若無法恢復時，需返廠更換傳感器）。

7.4 解決死機狀態說明：

   當測定儀表死機時，按測定儀表左側的“復位”鍵即可。

八、測試：（參照結構示意圖）

8.1 測量前的準備：

a、用四個M4的螺釘和內六角扳手將安裝板與測力儀安裝牢固；

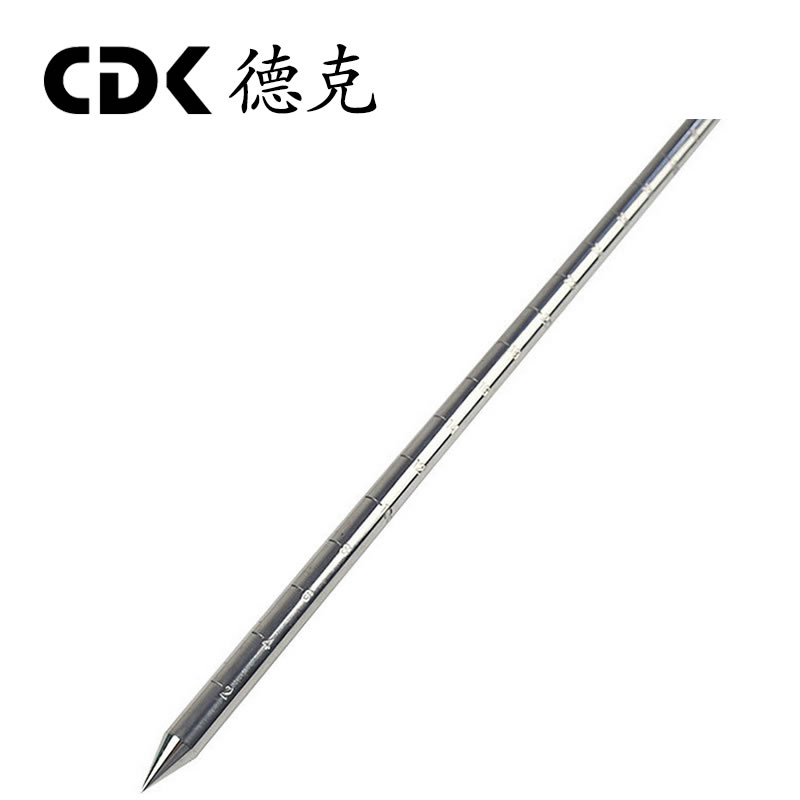

b、將測頭連接到測力儀上，讓其旋緊；

c、將欲測量的土壤表面整平。

8.2 測量時：

a、先按“開機”鍵打開儀器電源，待液晶顯示屏顯示穩定后，再按“峰值”鍵進入峰值測量模式（若顯示不為零時，按“置零”鍵清零）；然后用雙手握住儀器的手柄將本儀器尖端部分插入土壤中（在插入土壤過程中，若儀器尖端部分碰撞到如石頭和樹根之類的物體，請將本儀器拔出，重新?lián)Q測量土壤），插入深度根據客戶需求而定。

b、測量后，讀取測值完畢。

九、重力加速度值設置：

本機用戶可自行輸入使用地的重力加速度值。按“設置”鍵進入設置項界面，選擇（G.SET）進入，輸入需要的重力加速度值后，按“保存”鍵保存設置后自動返回到設置項界面。

十、安裝注意事項

注意事項

  如果操作錯誤，可能會損壞本儀器或?qū)е聡乐氐氖鹿?。本說明書中指出了預防事故發生的重要事項和儀器的使用方法，請在使用前仔細閱讀此說明書，閱讀后妥善保存，以備再次閱讀。

警告事項

1、 不要超出最大量程來使用本儀器。否則可能導致傳感器損壞，甚至發生事故。

2、 當測試值超過量程的105％時, 蜂鳴器會連續鳴叫, 此時請快速解除所加之載荷，或降低負荷。

安全事項

1、 請使用配套的充電器充電，否則會引起電路故障，甚至引發火災。

2、 不要使用充電器額定電壓以外的電源，否則可能會引起電擊或火災。

3、 不要用濕手拔出或插入插頭，否則可能導致觸電。

4、 不要拉拽充電器的電源線來拔出插頭，以免電線被扯斷而遭電擊。

5、 請用柔軟的布來清潔本機。將布浸入泡有清潔劑的水中，擰干后再清除灰塵和污垢。

注意：不要使用易揮發的化學物質來清潔本機( 如揮發劑、稀釋劑、酒精等)

6、 請勿在以下環境中操作本機

（1）潮濕的環境                                       （2）多塵的環境

（3）使用油或化學品的地方                             （4）周圍有震源的地方

7、請在規定的溫濕度范圍內使用及儲存，否則可能造成儀器故障。

8、不要自行拆卸修理或改造本機，這些行為可能引起儀器永久性故障。

9、其他安全生產需注意的未盡事項。

十一、其他注意事項

土壤硬度計送修前之確認項目

特別說明：

  數顯式土壤硬度計有很多規格供用戶選用，用戶可根據所需測試產品的力值大小，選擇相應規格的儀器?？茖W的使用測試范圍為滿量程的10%～100%，計量部門建議不要使用滿量程的1%以下部分。

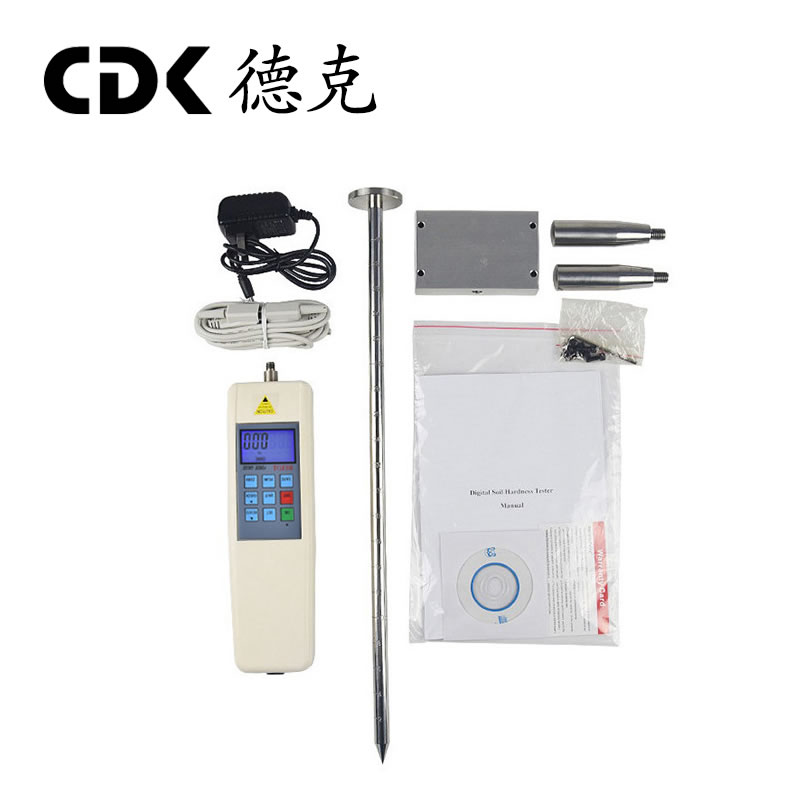

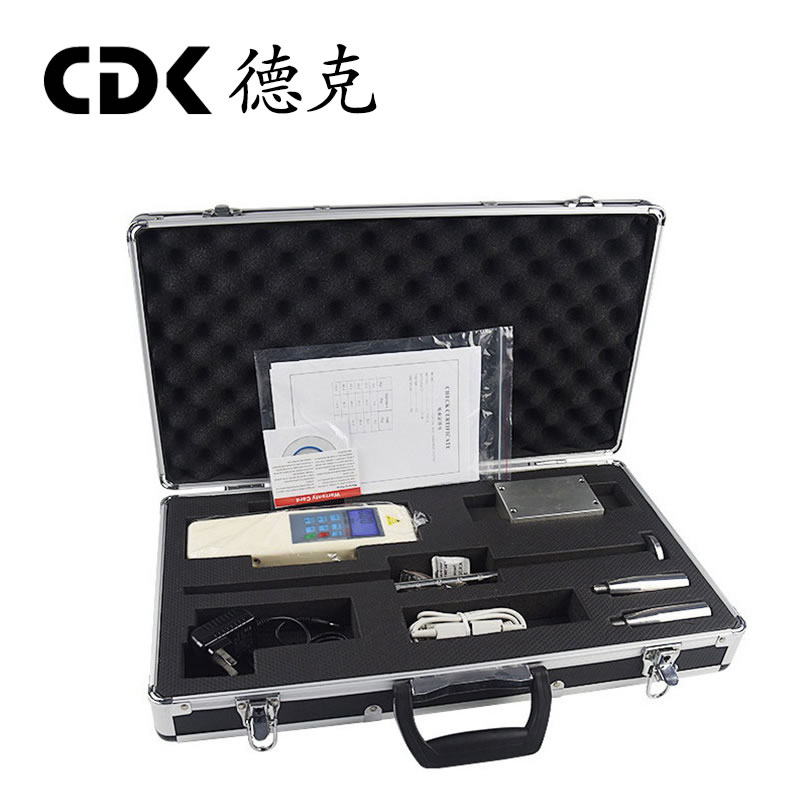

十二、裝箱清單
