DRS-Ⅱ系列數顯土壤水勢溫度測量儀

一、用途

    DRS-Ⅱ數顯土壤水勢溫度測量儀可以在田間定位檢測和觀測土壤水勢，從而可進一步獲取土壤水分、導水率等土壤水利性質參數。該儀器利用張力計原理，結合一個或多個探頭的方法，對傳統技術進行了改進。 也可以只采購一套儀器，多個探頭?？蓪⑻筋^長期埋于地下不同的深度和不同的被測地塊，這樣如果想知道某個點位的水勢就可以將儀器接到探頭上即可讀出數值。

二、功能特點

    1、高精度高分辨率。

    2、具有操作簡單，功能全、攜帶方便等特點。

    3、具有自動抓取土壤水勢峰值功能。

    4、具有背光燈功能。（在無操作顯示器按鍵情況下，10秒鐘后無背光燈顯示）

    5、具有自動關機功能。（在無操作顯示器按鍵情況下，10分鐘后顯示器自動關機）

三、技術參數

        1、 型號：DRS-Ⅱ。

        2、 最大負荷：100Kpa。

        3、 分辨率：0.01 Kpa；

        4、 精度：±1% ；

        5、 溫度測量范圍：-55～+150℃。

        6、 溫度精度：±0.5。

        7、 使用環境溫度：0～+50℃；

        8、 標準配置探頭數量：3個。

備注：用戶可以根據自己的要求再采購不同數量的探頭。

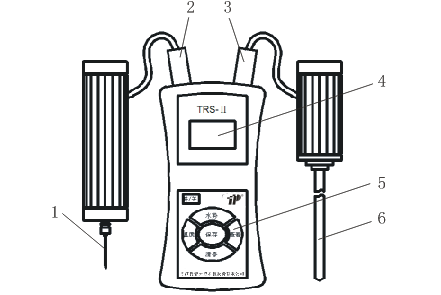

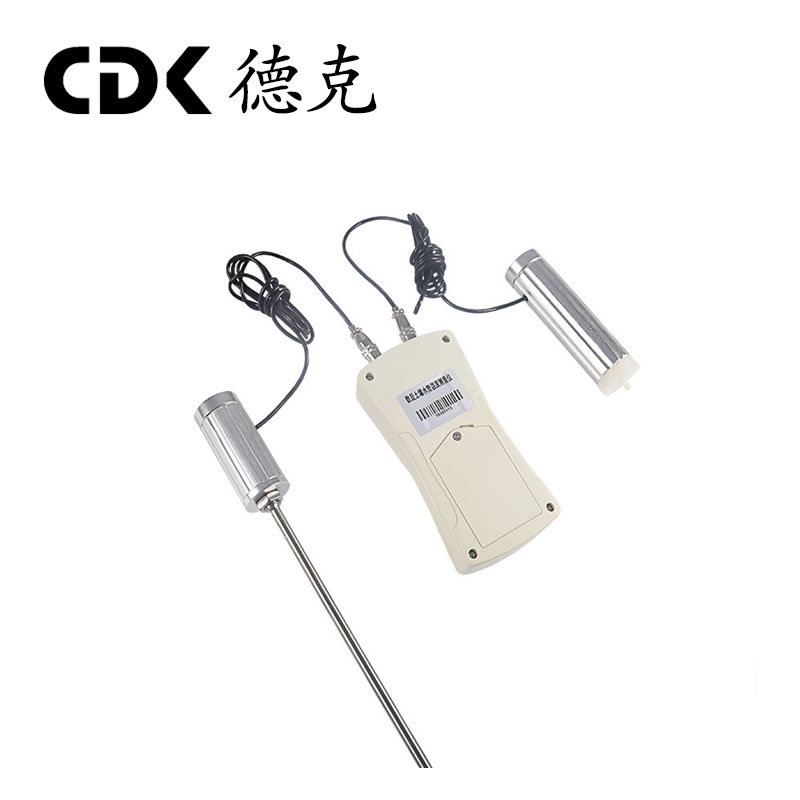

四、產品示意圖

1、水勢注射針      2、水勢插頭        3、溫度插頭

4、液晶顯示屏      5、功能按鍵        6、溫度傳感頭

五、顯示面板

六、按鍵說明

    1、開關鍵：可以用來開機和關機。

    2、溫度鍵：無作用。

    3、水勢鍵：顯示當前測量壓力。

    4、保存鍵

a、在測量狀態下按此鍵，保存當前測量的水勢、時間、存儲序號。

b、在查看狀態下按此鍵，查看下一條記錄。

c、時間調整狀態下按此鍵，保存當前設置的時間。

d、在自動保存設置狀態下按此鍵，保存當前設置的自動保存時間。

    5、清零鍵

a、在測量狀態下按此鍵，將當前測量力值清零（含：水勢峰值力值、水勢力值、溫度力值）。

b、在查詢狀態下按此鍵，將當前所查看存儲測量力值清零。

c、在查詢狀態下長按此鍵，刪除所有存儲記錄。

d、系統菜單狀態下按此鍵，依次循環顯示各個菜單（含：時間設置、自動保存設置）。

e、自動保存設置狀態下按此鍵，設置自動保存的時間(00～60分鐘)，當設置為00時表示關閉自動保存功能。

f、時間設置狀態下按此鍵，調整當前的時間各個值。

    6、查看鍵

a、在測量狀態下按此鍵，查看最后一條記錄。

b、在查看狀態下按此鍵，查看上一條記錄。

c、歡迎界面狀態下按此鍵，進入系統菜單。

d、系統菜單狀態下按此鍵，進入當前的菜單項。

e、時間設置狀態下按此鍵，分別進行年、月、日、時、分的設置。

七、用戶操作說明

    1、開機顯示

開機顯示廠家信息以及歡迎使用：

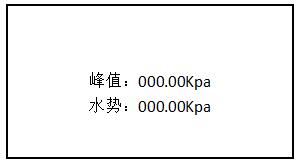

用戶主界面顯示

2、用系統菜單界面

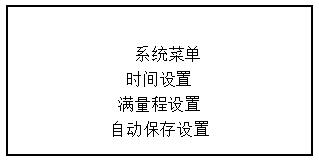

按開/關鍵顯示歡迎界面狀態下，按一下查看鍵，顯示如下：

    通過清零鍵進行設置項的選擇，選擇到用戶的設置項時，通過按查看鍵進入?yún)?shù)設置界面。

    3、參數設置界面

    在用戶設置界面，按查看鍵進入?yún)?shù)設置界面顯示如下：

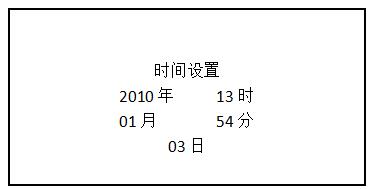

a、時間設置

    通過清零鍵進行設置項的選擇，通過查看鍵進行數據修改，此時按保存鍵，確定保存成功。（時間設置范圍：2010年01月01日00時00分至2030年12月31日23時59分，最小時間數值1分鐘）

    b、滿量程設置：用戶不允許使用此項設置，由此產生的后果，本公司不予保修。

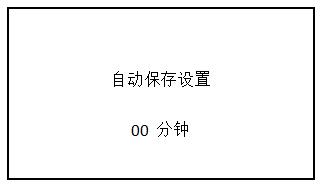

  c、自動保存設置

    通過查看鍵進行數據修改，此時按保存鍵，確定保存成功。設置自動保存的時間(00～60分鐘)，當設置為00時表示關閉自動保存功能。

八、測試操作步驟

    1、土壤水勢溫度測定儀使用說明：

a、測量力值在0～10Kpa范圍內：表示潮濕，對多數作物濕度過高。

b、測量力值在10～30Kpa范圍內：表示濕潤，適宜多數作物生長。

c、測量力值在30～50Kpa范圍內：表示干爽，喜濕作物已需灌水。

d、測量力值在>50Kpa范圍內：表示干燥，多數作物需要灌水。

    2、土壤水勢測試方法

a、使用前將水勢探頭（陶瓷頭）應在水中浸泡3個小時以上。

b、在水勢探頭塑料管內注滿冷開水，塞緊橡皮塞。在選好的埋設點用土鉆打孔至預定深度。往洞底倒入約5mL泥漿，把水勢探頭插入洞中。將塑桿周圍的土壤搗實。水勢探頭埋設深度從陶瓷管中部至土面的距離計算。

c、水勢探頭埋入濕潤土壤1小時，干燥土壤數小時后，即可進行壤水勢測定。測定時將水勢傳感器的航空插口插入顯示器左上方土的插口上，再打開電源開關，按“水勢”鍵，這時顯示屏顯示為“0”，若不是“0”，按“清零”將當前壓力值設置為零基準點。

將測筒上注射針逐一刺入各水勢探頭橡皮塞，即可從顯示屏上讀取各測點水勢數據。讀數應在溫度變化較小的上午進行。

d、測試完畢關閉電源。

c、計算：

   土壤水勢（KPa）= 水勢讀數-探頭水柱高/10.2。

   公式中：10.2：是指厘米水柱高轉換為千帕斯卡（KPa）的轉換系數。

   探頭水柱高：是指從橡皮塞下緣到陶瓷頭中心高度。

   3、溫度測定

    測定時將溫度傳感探頭的航空插口插入顯示器右上方的插口上，再打開顯示器電源開關按“溫度”鍵,將溫度傳感器頂端插入需水測溫的位置，2分鐘后即可讀數。若土壤堅硬，可用鐵棒幫助打孔至需要測定的位置。將傳感謝器推入即可。

九、更換電池操作步驟

    在使用一段時間后，若開機后操作按鍵時背光功能無法實現、功能鍵無法實行操作正常時，則表示電池已經用完，需重新更換新電池。

    1、利用螺絲刀將顯示器后殼背面4顆螺絲釘（如下圖所示）卸下，將顯示器后殼取下。

2、取下顯示器后殼后，會發現顯示器后殼內部裝有電池，將已用完的電池取下，替換成新備電池。

3、將顯示器后殼與前殼合攏，將原來取下的4顆螺絲釘旋緊固定即可完成電池的更換操作。

十、注意事項、保養及維修

1、水勢探頭的加水頻度

   埋設于田間的水勢探頭其儀器內的氣泡會逐漸增加。其增加速度與土壤干燥度有關。為保持儀器的靈敏度，應定期打開橡皮塞往管內注滿水。第次加水的時間間隔可根據測定的土壤水勢值來判斷：

   當測得土壤水勢為0~20KPa范圍時，約12天加一次水。

   當測得土壤水勢為20~50KPa范圍時，約7天加一次水。

   當測得土壤水勢為＞50KPa范圍時，約5天加一次水。

   每次加水在當天取得讀數后進行。

2、橡皮塞的更換

   水勢探頭的橡皮塞應塞緊。皮塞由氯丁橡膠制成，不易老化，彈性好。針刺后的皮塞不會漏氣。長期使用若發生漏氣現象時，可更換橡皮塞。每支水勢探頭配有3只皮塞。

3、注射針的更換

   若發生注射針折斷現象，應更換新的。

4、請勿敲擊液晶顯示屏將物體放在液晶顯示屏上。

5、請勿用指甲、利器或尖的物體按功能鍵。

6、使用和搬運過程中要輕拿輕放。

7、不要自行拆卸、修理或改造本機。些行為可能會引起儀器永久性故障。

8、發生故障請與原購買處或本公司聯系。

9、本產品自銷售之日起一個月內，在正常使用及外觀無破損情況下出現產品質量問題，客戶憑銷售發票原件、有效保修卡及完整包裝到原購買處或本公司更換相同的規格型號的產品，更換以后的產品延續原產品的保修期限和條款。

10、本產品自銷售之日一年內，在正常使用情況下，出現非人為故障屬保修范圍（用戶自行拆機或在其他維修點維修本公司不與保修），客戶憑銷售發票原件和有效保修卡聯系原購買處，可獲本公司免費保修一年。

11、本產品的保修條款僅適用于在中國市場上銷售的DRS-Ⅱ系列產品，對超過包換期及保修期限的產品，客戶可向原購買處查詢維修事宜或與本公司聯系，由本公司提供有償維修。

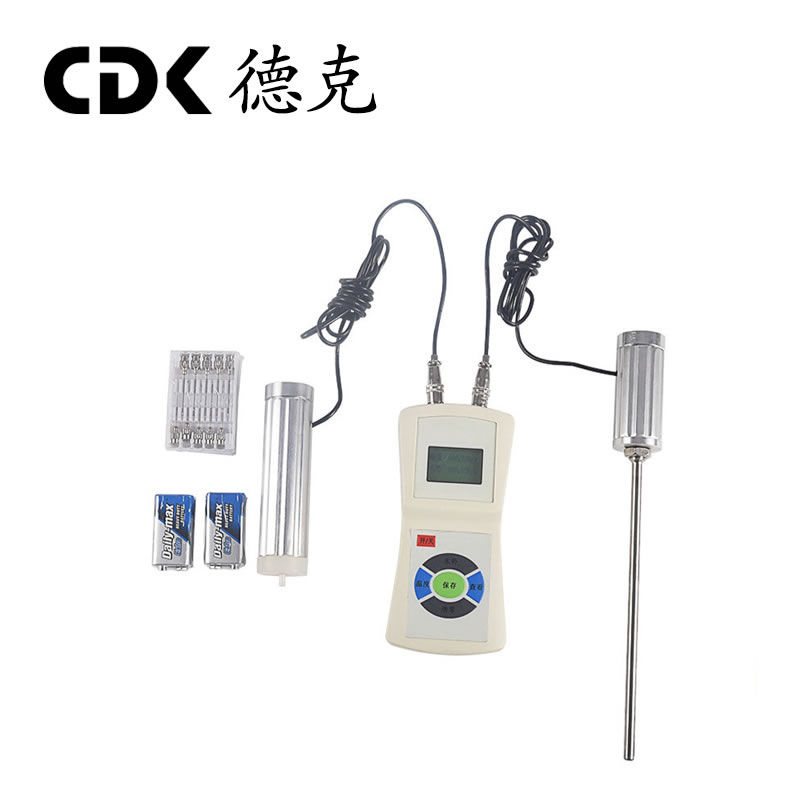

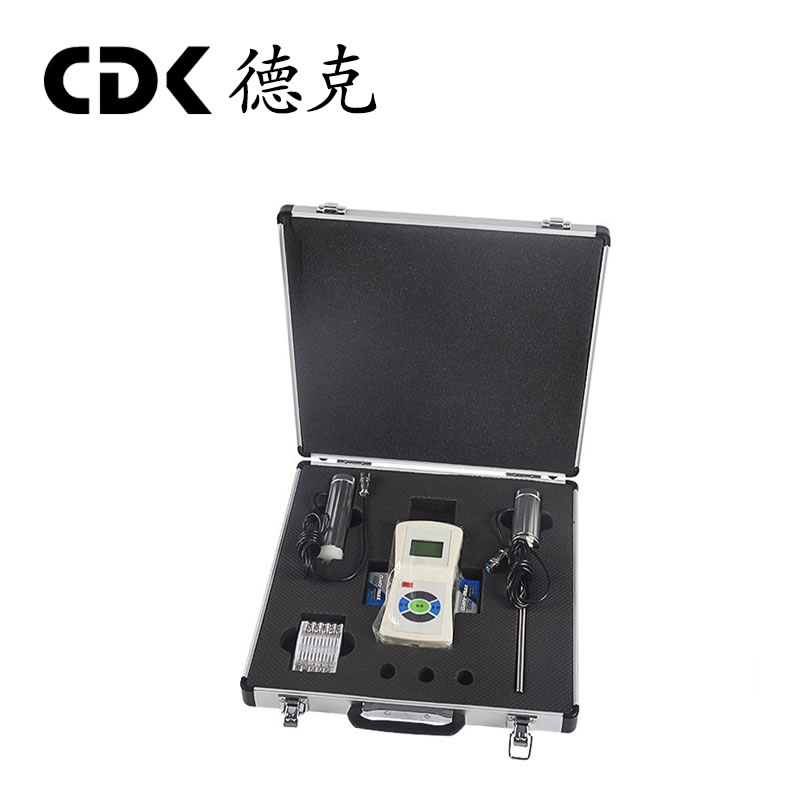

十一、裝箱單

尊敬的客戶：

    您好！非常感謝您選購本公司土壤水勢溫度測量儀，當您購買時

請先核對一下配件是否齊全。
