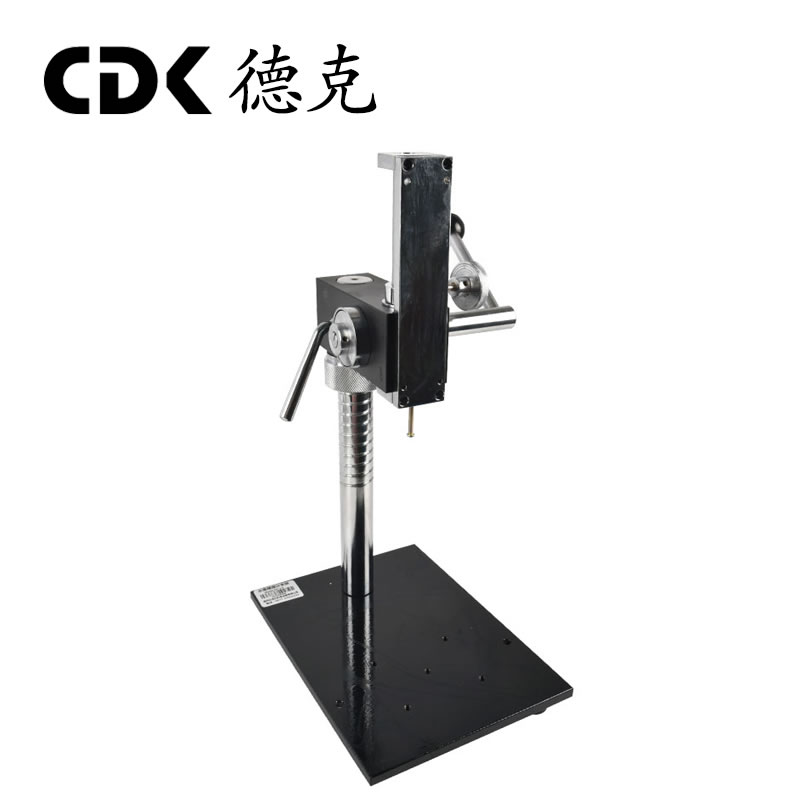

GY-J系列數顯式水果硬度支架

一、功 能

        GY-J系列水果硬度支架，專為GY-4數顯式水果硬度計配備，

可進行準確的水果硬度測量。

二、特 點：

        1、手壓式操作，操作簡單穩定。

        2、結構緊湊，齒輪、齒條型傳動。

        3、安裝穩固、機腳大、機身重，并可將本機臺安裝于桌（臺）面使用，使機架更加穩固。

三、規格參數：

        ·行程：90mm

        ·最大負荷：500N

        ·外形盡寸（長x寬x高）：255x240x505mm

        ·凈重：12kg

四、測試操作步驟（硬度計需另購）

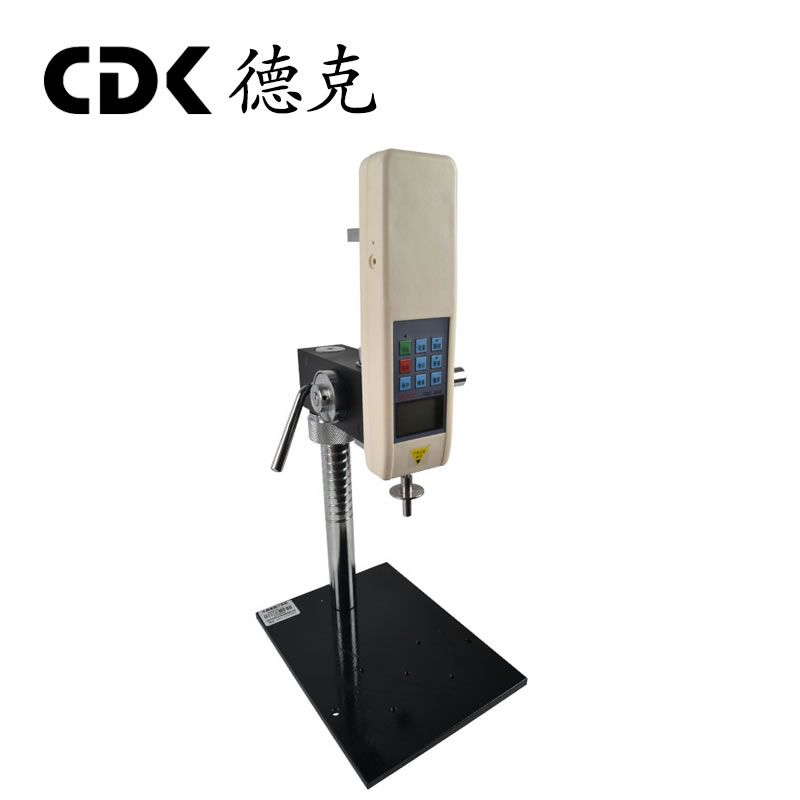

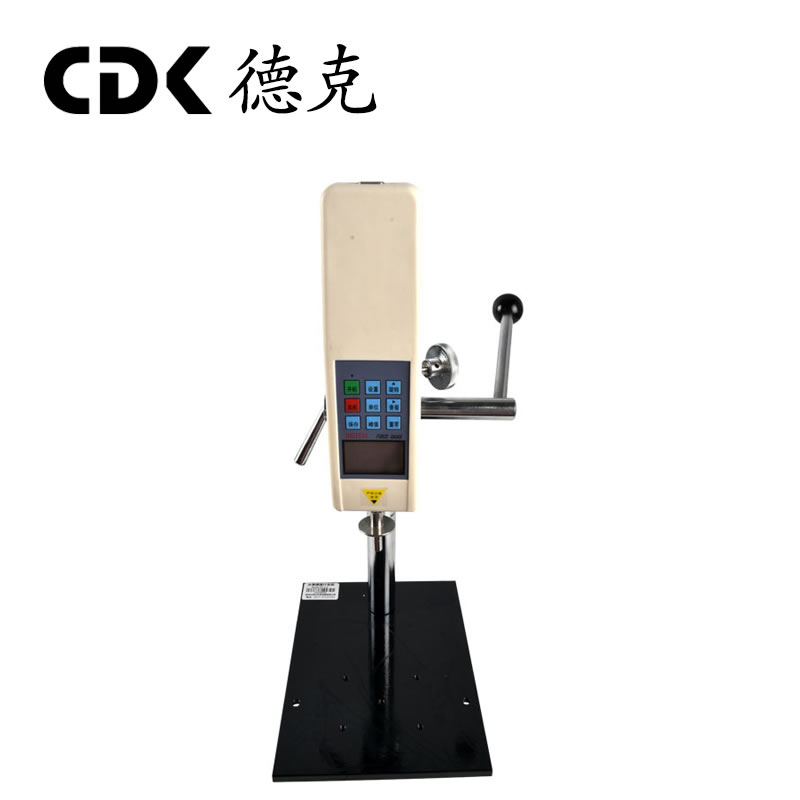

   1、硬度計安裝于測試機臺上的具體操作方法：

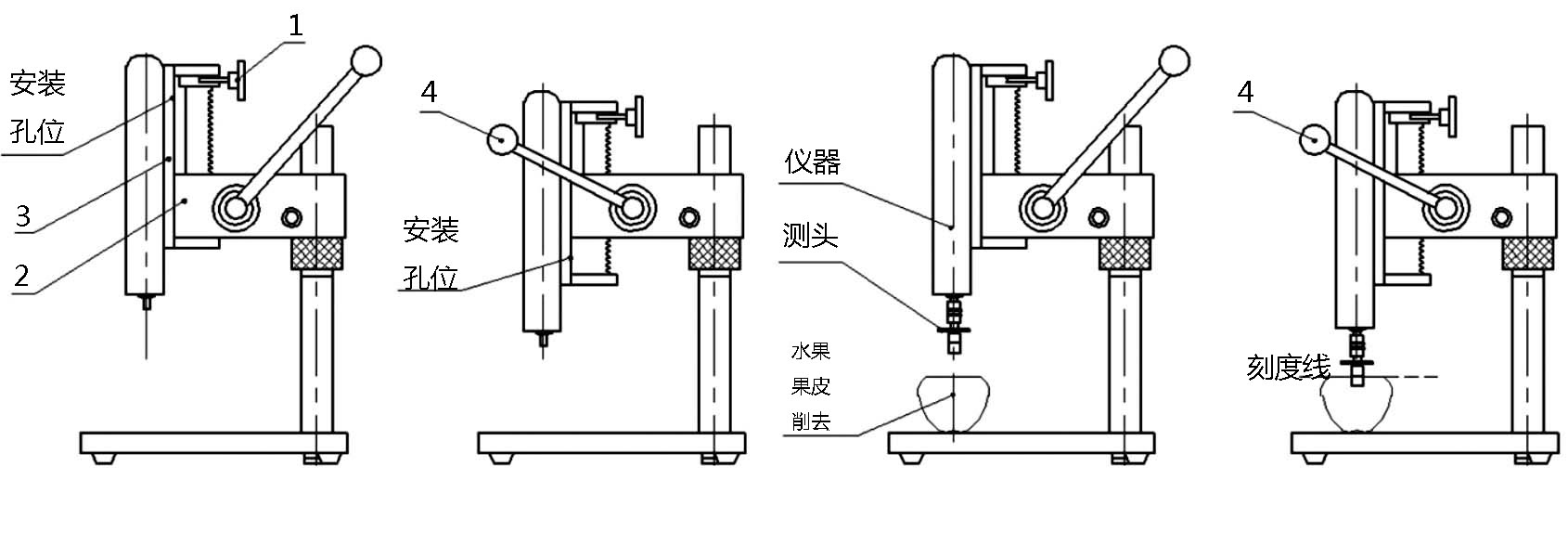

             圖一           圖二          圖三           圖四

 A、 先將調節手柄1旋松，將其滑下與機箱2接觸，方能使安裝板3上方兩安裝孔露出；再用安裝螺釘和彈墊將儀器的上方兩孔安裝在安裝板3上；最后旋松調節手柄1，調回原上方處，使其鎖緊。

（如上圖一）

     B、將手柄4壓下后，方能使安裝板3下方兩個安裝孔露出；再用安裝螺釘和彈墊將儀器的下方兩孔安裝在安裝板3上。(如上圖二)

        C、按上兩步操作方法操作，將四顆螺釘都旋緊。

   2、選擇合適的測頭（注：選用直徑為11的測頭時,儀器顯示的硬度值為實際水果硬度值；選用直徑為8的測頭時,儀器顯示硬度值的2倍為實際水果硬度值)，用具有內螺紋的連接套將測頭安裝到儀器的測試桿上。（如上圖三）

   3、測量前：首先將待測水果削去1平方厘米左右的果皮，測量時使待測水果中心與儀器的測試桿成一直線，這樣可使測試的力值更準確。（如上圖三）

   4、開始測量：按“開機”鍵打開電源，待液晶顯示屏顯示為穩定后，按“峰值”進入峰值測量模式（若顯示不為零時，按“置零”鍵清零），將手柄4壓下使測頭對正削皮的果肉處，均勻壓入，至刻線處為止，完成測量，所顯示的數值為該水果硬度。（如圖四）

   5、測試完成后，卸下負荷，關閉電源，取下夾具，將各物件清潔后放回工具盒內，以備下次使用。

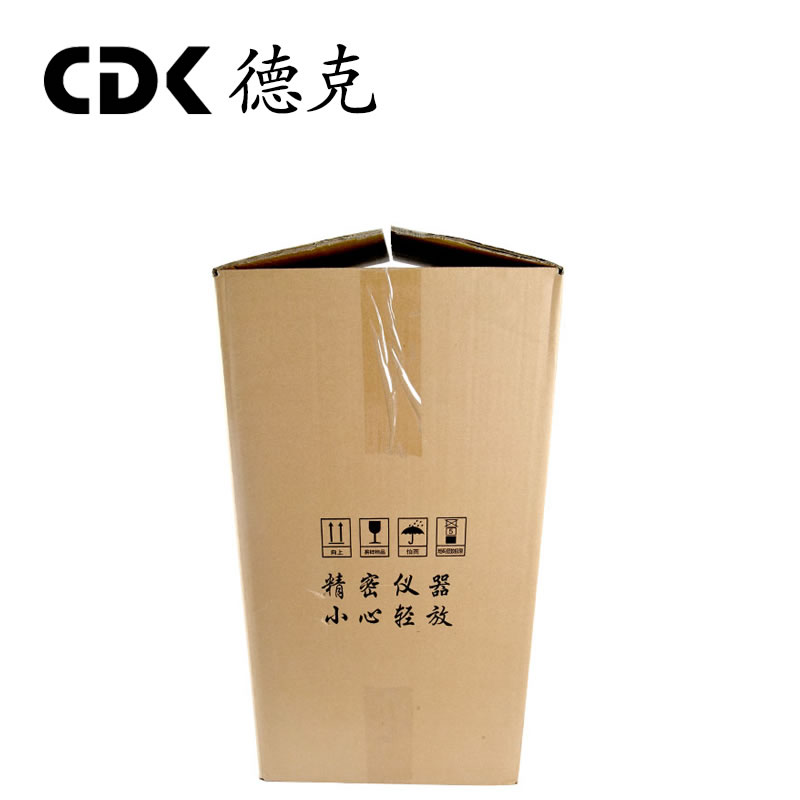

五、裝箱單

尊敬的客戶：

    您好！非常感謝您選購本公司水果硬度計支架，當您購買時請

先核對一下配件是否齊全。
