GWJ-2型數顯谷物硬度計

一、用途

GWJ-2型數顯谷物硬度計適用于農業行業的科研、教學，專用于對谷物（小麥、大米、稻米等）硬度的測試，采用先進的測力技術，具有測試精度高，儀表指示直觀性強，分辨率高，操作簡便，耐用可靠的特點。而且外形美觀，可以在收購現場手持測定，也可選擇在實驗室工作臺上測試。

二、功能特點

1、數字顯示，方便讀取，精度高。

2、重量輕，體積小，方便攜帶。

    3、單位顯示： Kg、 N互相切換。

    4、電池有短路、漏電、過載保護，電池有低電量提示，采用3.7V鋰電池供電，同時十分鐘無操作將自動關機。

5、具有兩種測量模式：實時、峰值自由切換。

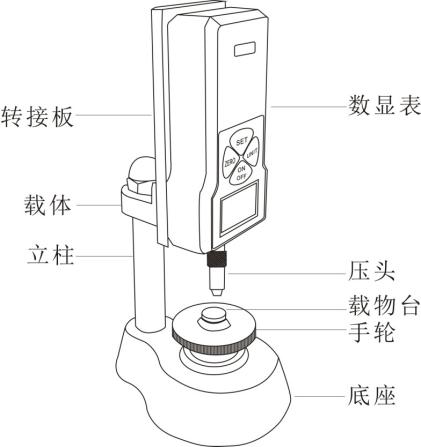

三、外形結構

四、規格參數

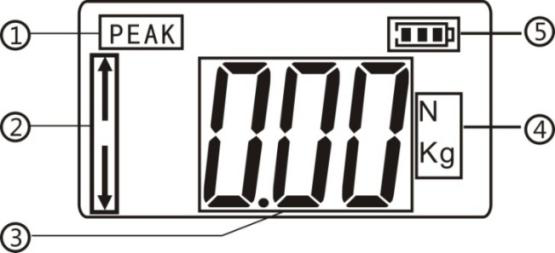

五、屏幕顯示

①、峰值模式：開機后，進入測量界面，按“SET”鍵，即可進入“峰值模式”，記錄一個時段內測量到的最大力值。

②、受力表示：硬度計不動，上方箭頭顯示為拉力，下方箭頭顯示為推力。

③、測量硬度值顯示。

④、兩種單位顯示：kg（公斤）、N（牛）兩種單位分別顯示，按“UNIT”鍵可互相轉換。

⑤、電量顯示。

六、按鍵介紹

OFF/ON（“開機/關機”鍵）: 按此鍵時，電源打開，出現測量界面。關機時，再按此鍵即可關機。

ZERO（“置零”鍵）：按此鍵時，屏幕上測試的硬度值會被歸零。

SET（“模式切換”鍵）：在測量界面，按此鍵時，進入峰值測量模式。長按“SET”鍵5-6秒可進入設置項界面。

UNIT（“單位切換”鍵）：按此鍵時，可以切換兩個不同單位。長按“UNIT”鍵5-6秒可以讓屏幕顯示的數值進行翻轉。

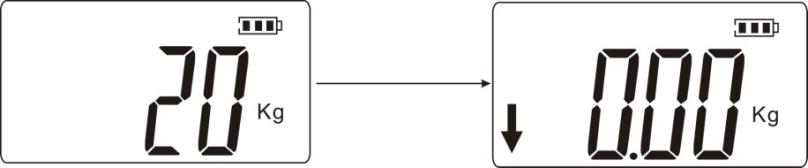

七、開機顯示

八、功能介紹

a、設置項：

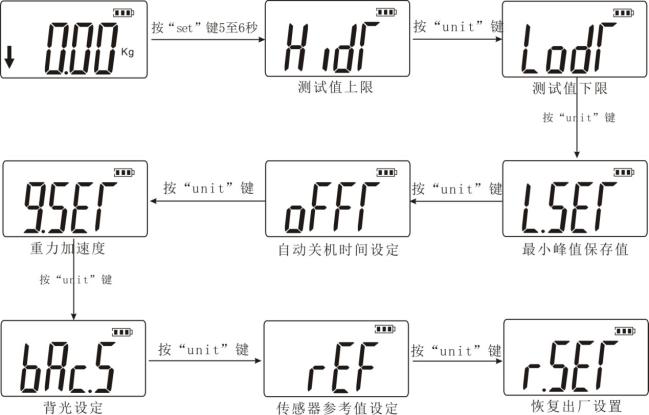

   在測量界面，長按“SET”鍵5至6秒，再放開，即進入設置界面，顯示“HIDT”，再連續按“UNIT”，會依次出現其他的設置項：“LODT”、“L.SET”、“OFFT”、“G.SET”、“BAC.S”、“REF”、“R.SET”,如下圖所示:

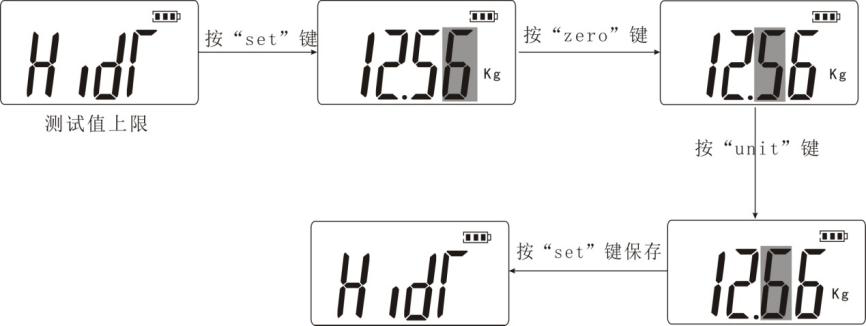

（HIDT）測試值上限設定：設定測試值上限，上限值默認狀態滿量程的100％。高于上限為超出范圍，儀器會鳴叫。若想重新設定上限值，可用“UNIT”鍵和“ZERO”鍵設定。按“SET”鍵保存后自動回到設定項目界面。如下圖所示：

（LODT）測試值下限設定：設定測試值下限，下限值默認為0。低于下限為超出范圍，儀器會鳴叫。若想重新設定下限值，與上步操作大同小異，用“UNIT”鍵和“ZERO”鍵設定。按“SET”鍵保存后自動回到設定項目界面。

（L.SET）峰值最小保存值:最小峰值保存值，峰值模式下，當前值小于該值時，峰值將不被保存。

（OFFT）自動關機時間設定：在此設置項目下，用“UNIT”鍵和“ZERO”鍵設定，可設定1分鐘到9999分鐘自動關機，也可設定“00”不自動關機。如選不自動關機，選定后按“SET”鍵完成設定。即返回到選項界面。儀器默認設置為10分鐘。

(G.SET) 重力加速度設定：用戶可根據本地區的位置設定重力加速度值，默認值為9.800。

（bAC.S）背光功能設定：在此設置項目下，用“UNIT ”鍵選擇，若選擇“(YES)”表示開啟背光功能，選擇“（NO）”表示關閉背光，選定后按“SET”鍵保存并返回到設置項目界面。

 (rEF)傳感器參考值設定：此選項用戶不需要設置。

（R.SET）恢復出廠設置功能：在此設置項目下，按“SET”鍵即可恢復出廠設置，儀器關機。若使用儀器重新開機即可。

九、使用方法

1、按“開機”鍵打開儀器，進入到測量界面后，根據需要選擇實時或峰值測量模式。

2、測試小粒谷物時，用攝子將谷物固定(最好豎放)，然后旋動手輪使頂桿緩緩向上移動加壓，此時儀表顯示界面開始顯示壓力負荷的數值，到谷物壓碎瞬間的

顯示數值為最大硬度值。

3、需重新測試時，先將上一次測量的被測殘留物清除，再在儀器上按“ZERO”

鍵進行數值清零。然后旋動手輪使頂桿上升到合適的高度，以便再次放置被測的谷物顆粒。重復第2步驟即可完成重新測試。

4、測試完成后，清理谷物殘留物，關閉儀器電源，取下夾具，將各物件清潔后放回工具盒內，以備下次使用。

十、安全注意事項

1、 注意事項：

a、 購此儀器，若儀器電量不足需先充電4~6個小時，方可進行正常使用。

b、 如果操作錯誤，可能會損壞本儀器或?qū)е聡?yán)重的事故。本說明書中指出了預防事故發生的重要事項和儀器的使用方法，請在使用前仔細閱讀此說明書，閱讀后妥善保存，以備在此閱讀。

2、 警告事項：

a、不要使用已損壞或嚴重彎曲變形的夾具。

b、不要超出最大量程來使用本儀器。否則可能導致傳感器損壞，甚至發生事故。

c、當測試值超過滿量程的100％時，蜂鳴器會連續鳴叫，此時請快速解除所加之負荷，或降低負荷，當測試值超過滿量程的120％時，儀器可能會損壞。

3、解決死機狀態：當儀器意外死機時，用硬物小圓桿按儀器的右側有個標示為“復位”鍵快速復位關機即可。

4、安全事項：

a、請使用配套的充電器充電，否則會引起電路故障，甚至引發火災。

b、不要使用充電器額定電壓以外的電源，否則可能會引起電擊或火災。

c、不要用濕手拔出或插入電源，否則可能導致觸電。

d、不要拉拽充電器的電源線來拔出插頭，以免電線被扯斷而遭電擊。

e、請用柔軟的布來清潔本機。將布浸入泡有清潔劑的水中，擰干后再清除灰塵和污垢。注意：不要使用易揮發的化學物質來清潔本機（如揮發劑、稀釋劑、酒精等）。

f、請勿在以下環境中操作本機

①潮濕的環境  ②多塵的環境  ③使用油或化學品的地方  ④周圍有震源的地方

g、請在規定的溫濕度范圍內使用及儲存，否則可能造成儀器故障。

h、不要自行拆卸修理或改造本機，這些行為可能引起儀器永久性故障。

i、其他安全生產需注意的未盡事項。

J、儀器送修前之確認項目

十一、裝箱單

尊敬的客戶：

您好！非常感謝您選購本公司谷物硬度計，當您購買時請先核對一下配件是否齊全。
