DNL數顯扭矩測試儀使用說明書

 一、功能

  數字式扭矩測試儀是為測試和檢測各種扭矩而設計制造的一種智能化多功能計量?jī)x器。主要用于檢測和校正各種電動風動螺絲批、扭矩扳手的扭矩，各種產品涉及擰緊力的測試，零件扭轉破壞性試驗等。具有操作簡單，精度高、功能全、攜帶方便等特點，廣泛應用于各種電氣、輕工、機械制造、科研機構等行業。

 二、規格參數

三、主要特點

1、高精度、高分辨率、采樣速度快、全屏顯示。

2、采用高精度扭矩傳感器，具有扭矩方向顯示。

3、上下限值的設定，紅綠指示燈及峰鳴器聲光報警。

4、三種單位互相轉換，可供選擇（N·m、kgf·cm、Ib·in）。

5、實時、峰值、自動峰值三種模式可隨意切換。

6、采用USB接口與PC通訊，同步測試功能可連接電腦測試，電腦上同步顯示測試力曲線圖及測試過程中詳細的測試力的記錄，并可保存、打印，做各種分析。

7、峰值保持、自動解除功能、解除時間自由設定。

8、存儲量大、可保存99組測試數據。

9、無操作自動關機功能，時間可自由設定。

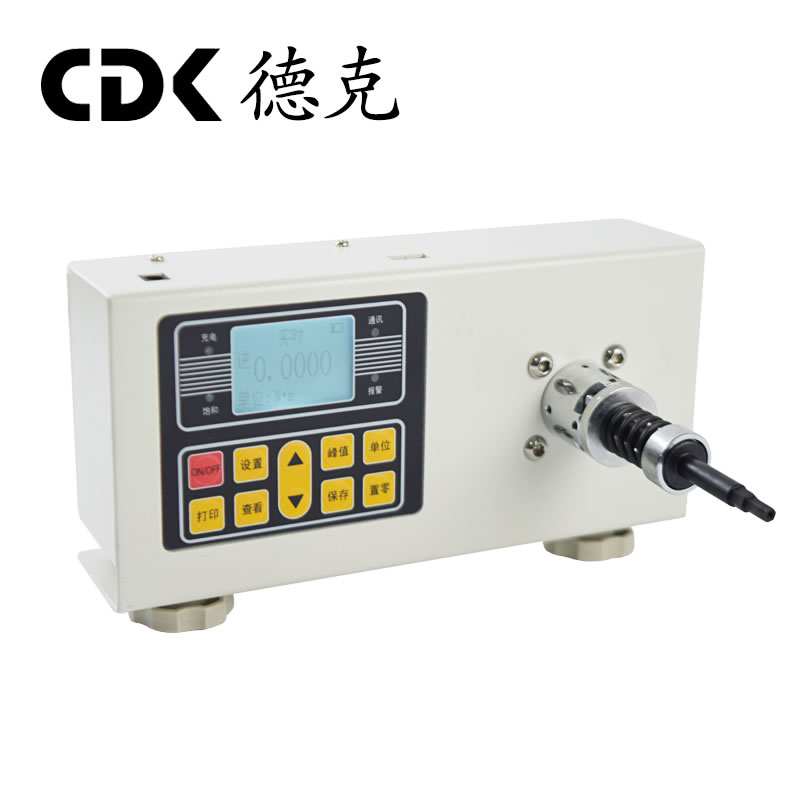

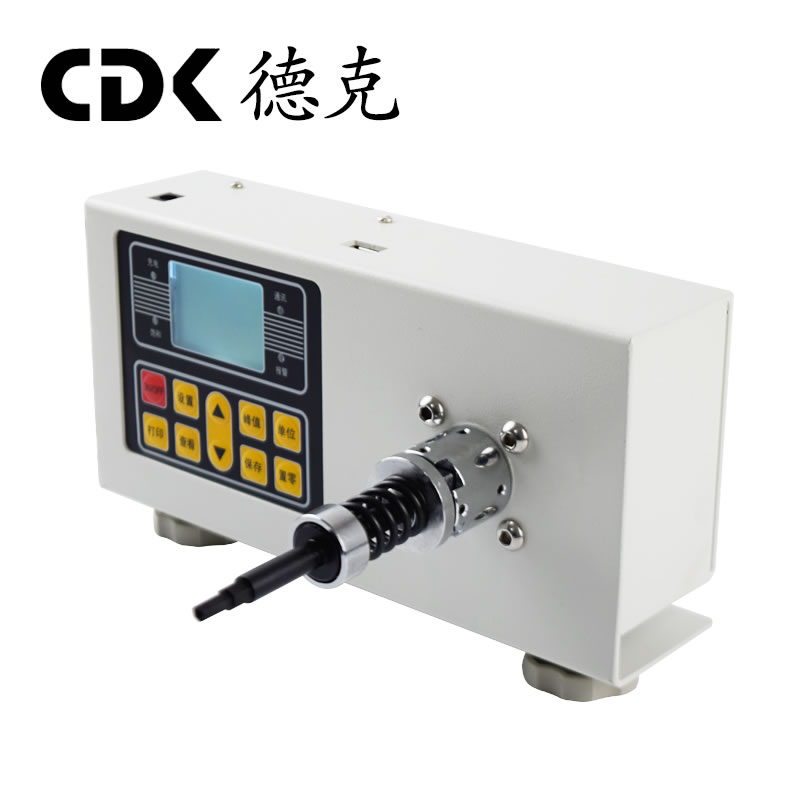

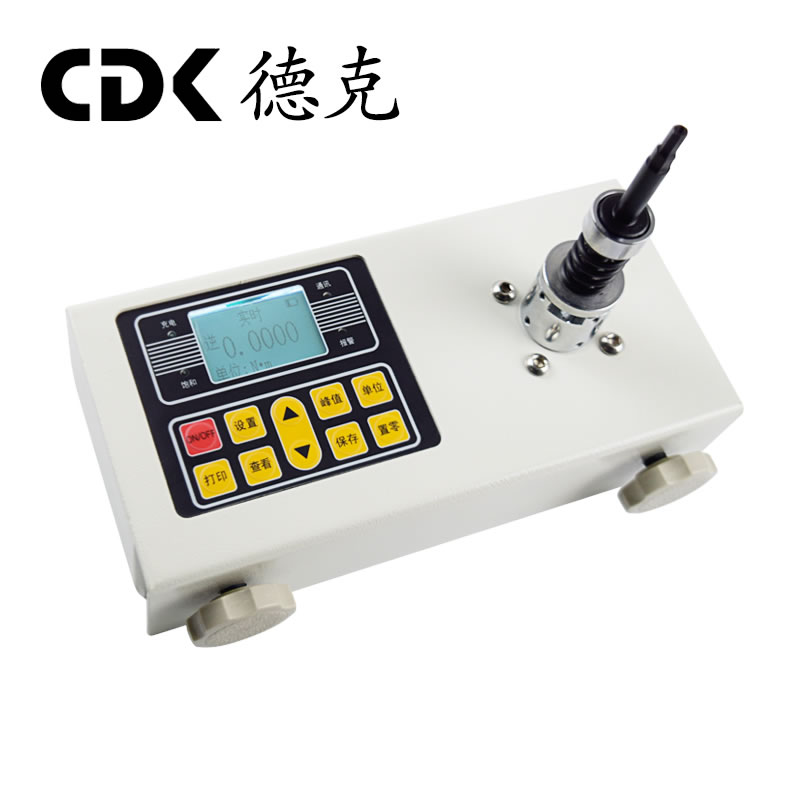

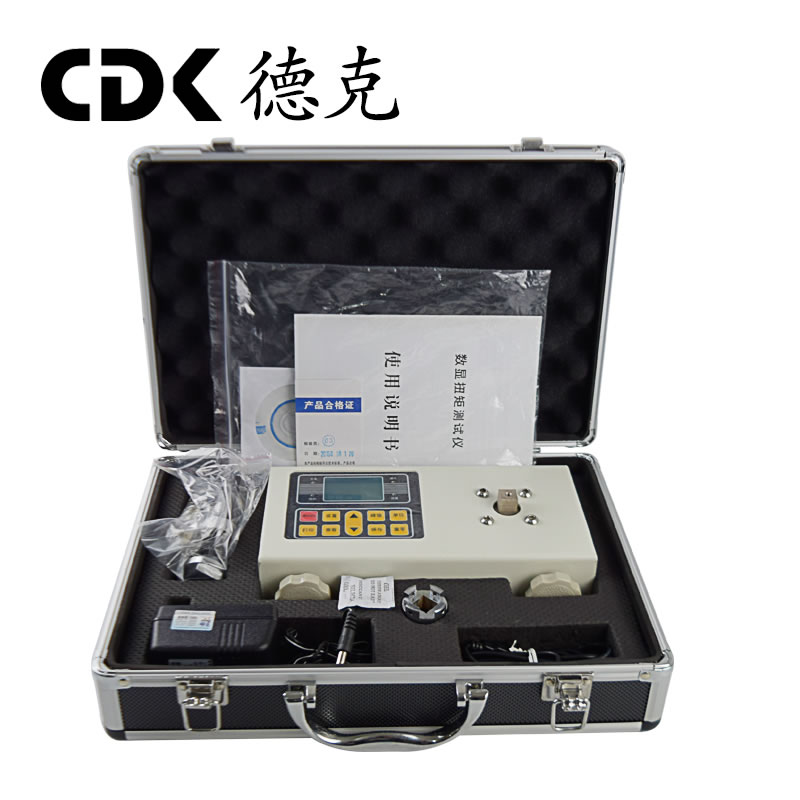

四、產品示意圖

1、液晶顯示屏                       2、功能按鍵                      3、扭矩測試頭

4、顯示燈                           5、USB接口                      6、電源插座

五：顯示面板

六：按鍵說明

1、設置鍵：用戶在測量界面可以通過此鍵進入設置菜單，并且在設置數據時按此鍵保存數據。

2、查看鍵：在測量界面時通過此鍵可以查看存儲的測量數據。

3、峰值鍵：用來切換實時、峰值、自動峰值三種測量模式。

4、保存鍵：用來保存測量的數據。

5、單位鍵：用來切換N·m、kgf·cm、Ib·in三種單位。

6、置零鍵：在實時測量時，按此鍵可以修正零點。在峰值和自動峰值時，按此鍵可以清除峰值，恢復到零點；在查看界面時，按此鍵，可以清除當前儲存測量值，長按此鍵可以清除全部存儲測量值。在用戶設置界面，按此鍵不保存數據退回上一級界面。

7、打印鍵：在測量界面，按此鍵可以打印存儲的測量值（無打印功能的除外）。

8、向上鍵：在用戶設置界面，按此鍵可上下修改設置項，在參數設置時，按此鍵可以按位移動，來選擇要修改的位數；在查看界面，按此鍵可以查看上一個數據。

9、向下鍵：在用戶設置界面，按此鍵可以向下修改設置項，在參數設置時，按此鍵可以在當前位進行數據修改；在查看界面，按此鍵可以查看下一個數據。

10.ON/OFF鍵：可以用來開機和關機。

七：用戶操作說明

1、開機顯示

開機顯示歡迎使用以及廠家信息

顯示產品名稱,型號和版本信息

2.用戶主界面顯示

第一行顯示的內容根據用戶設定的測量模式，可分為實時、峰值、自動峰值三種；

第二行顯示的內容是用戶存儲的數據地址；

第三行顯示的內容是當前測量的力值。

3、用戶設置界面

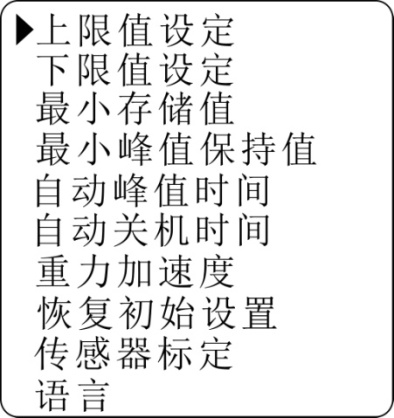

按一下設置鍵,顯示如下:

通過向上鍵或者向下鍵進行設置項的選擇,選擇到用戶的設置項時，通過按設置鍵進入?yún)?shù)設置界面。

4、參數設置界面

在用戶設置界面，按設置鍵進入?yún)?shù)設置界面顯示如下：

設置參數說明：（以上限值設定為例）

通過向上鍵和向下鍵進行移位和數據修改，此時按設置鍵，確定并保存設置數據,（如按置零鍵返回,不修改數據）。設置的數據不能超過最大負荷值。

4.1、上限值設定：用戶設定上限值,根據需要自由設定,達到上限值即自動聲光報警,上限值不高于滿量程。

4.2、下限值設定：用戶設定下限值,根據需要自由設定,達到下限值即自動燈光報警,下限值不得高于設定的上限值。

4.3、最小存儲值設定：用戶根據存儲需要設定最小存儲值,小于該值的數據將不被儲存。

4.4、最小峰值保持值設定：用戶根據峰值,自動峰值測量需要自由設定,小于該值的數據不被峰值保存。

4.5、自動峰值時間設定：用戶根據自動峰值測量狀態下峰值需要保持的時間從1秒-99秒自由設定。

4.6、自動關機時間設定：無操作狀態下,自動關機時間從1分鐘-99分鐘可自由設定。

4.7、重力加速度設定：用戶可根據本地區的位置設定重力加速度值,本機默認9.794。

4.8、恢復初始設置：用戶操作不當或多次更改數據出現混亂,可以通過此項設置來把數據恢復到出廠狀態。

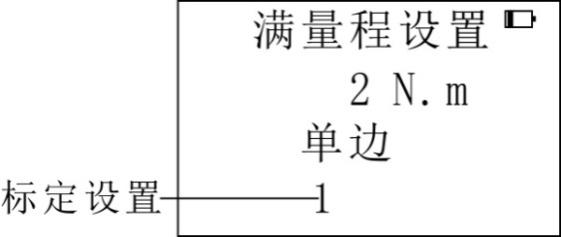

4.9、傳感器標定：用戶按“設置”鍵后輸入密碼“、、峰值、保存、“、、峰值、保存”后即可進入標定設置界面，如下圖所示：

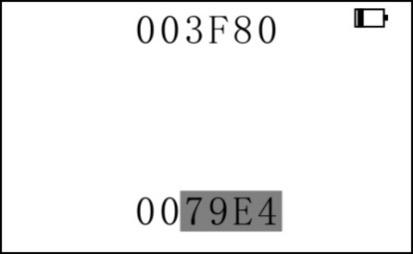

用戶可根據需要設置“標定設置”，按“設置”鍵可選“1”（滿量程標定）、“1/2”（1/2標定）、“1/4”（1/4標定）、“1/8”（1/8標定）；選定后按“保存”健可進入標定界面，進行標定后按“保存”鍵保存，最后按“ON/OFF”鍵關機即可。如下圖所示：

4.10、語言：本儀器有中文和英語兩種語言供用戶選擇。按“設置”鍵進入“語言”選擇，按“保存”鍵后儀器保存所選擇的語言并自動關機，如需使用重新開機即可。

八、其它功能說明

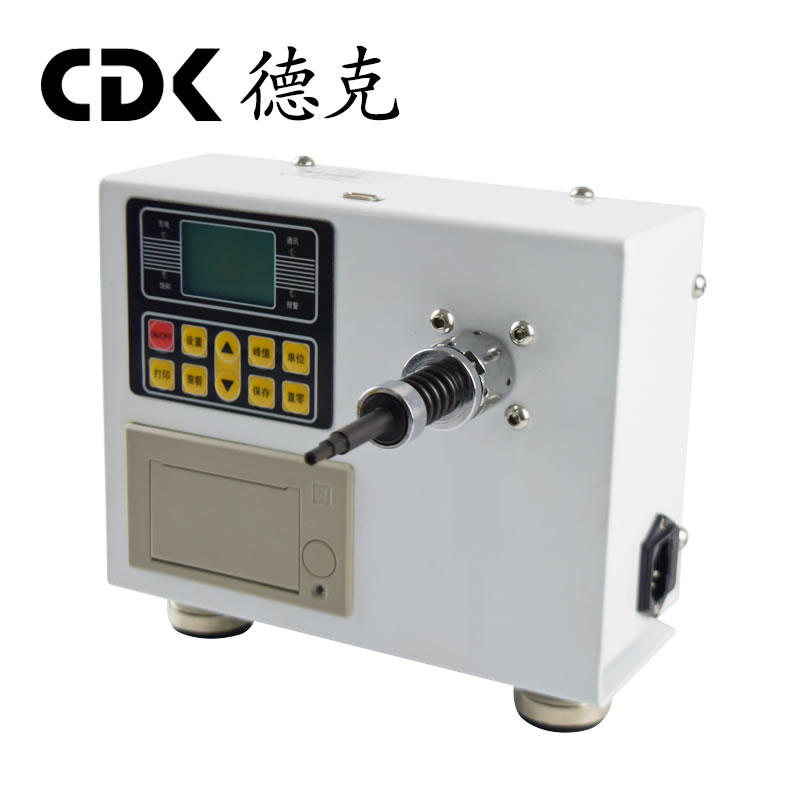

1、打印功能說明：通過微型打印機打印數據。

2、通訊：通過USB和上位機進行通訊。通訊協議采用MODBUS-RTU協議。

3、保存數據：通過保存鍵保存測量時的數據。

4、查看存儲數據：通過查看鍵查看存儲的數據。

5、報警說明：當測量值超過上限值時，上限顯示燈會顯示，蜂鳴器也會進行報警；當測量值低于下限值時，下限顯示燈會顯示。當測量值超過最大負荷的120%時，可能會導致傳感器的損壞。當測量值超過最大負荷的150%時，肯定會導致系統的損壞。當出現“超載”警告提示時，機器即進入自動保護狀態，須重新開機，若無法測量請長按設置鍵，輸入密碼：向上鍵、向下鍵，按設置鍵進入恢復出廠設置界面，選擇恢復出廠設置，按設置鍵即可恢復（若無法恢復時請聯系廠家）。

九、操作環境

1、操作溫度：-10℃～40℃。

2、操作濕度：≤90%RH。

3、周圍無震動源和無腐蝕性環境。

十、操作步驟

1、在使用數字扭矩測試儀之前，先檢查儀器電量是否充足，若電量不足,請先充電（充電時也可使用）。

2、正常情況下，打開電源開關，顯示的扭矩值為零，如果不為零按清零鍵，將扭矩值清零。

3、根據測試需要，按鈕矩單位轉換鍵，選擇所需要的單位

4、測試前先進行設置,具體步驟如參數設置界面。

十一、緩沖器的測試范圍、安裝、檢查

1、 緩沖器的測試范圍

2、緩沖器的安裝:根據測試的需要，選擇軸承和彈簧，然后向逆時針方向旋轉，安裝彈簧。

3、緩沖器的檢查：

A、使用前要檢查緩沖，灰塵、缺乏油脂和軸套的彎曲都會影響扭矩測試的精確性。

B、定期檢查緩沖器，長期反復使用緩沖器，會使緩沖器的磨損，影響扭矩測試的精確性，如有磨損，則需更換。

十二、螺絲批扭矩測試程序

1、先將緩沖器裝在扭矩測試儀的扭矩測試頭上，再將螺絲批的批組裝在緩沖器上。

2、把螺絲的開關按到自動狀態，用手指使力反向轉，把緩沖器的彈簧放松一點點。

3、按峰值鍵，選擇PEAK峰值保持狀態。

4、按清零鍵，液晶屏上顯示扭矩值為零。

5、按螺絲批的開關到自動，扭動螺絲批直到螺絲批自動停下為止。

6、當螺絲批停止旋轉時，液晶屏上顯示的扭矩值就是螺絲批輸出的扭矩。重復上述2-5的操作可以驗證螺絲批的輸出扭矩。放松或扭緊螺絲批的扭矩調整螺母，使螺絲批的扭矩符合使用的需要。

十三、扭矩測試頭及連接尺寸

1、使用時，要將緩沖器完全吻合地安裝在扭矩測試頭上。

2、扭矩測試頭上的垂直負重不能超過10kg。

3、不能碰撞扭矩測試儀測試頭，以免造成損壞。下面是扭矩測試頭的平面圖：

十四、注意事項、保養及維修

1、請勿超負荷測試扭矩，一定要在扭矩測試儀的測試范圍內測試扭矩，否則會損壞儀器，更有可能會造成危險。

2、請勿敲擊液晶顯示屏將物體放在液晶顯示屏上。

3、請勿用指甲、利器或尖的物體按功能鍵。

4、請勿在水、油或其他液體濺到的地方使用扭矩測試儀，要將扭矩測試儀存放于陰涼、干燥和沒有振動之處。

5、請勿打開背后的小蓋子、更不能調校里面的微調電阻。

6、請勿松動扭矩測試頭的固定螺絲。

7、請使用配套的充電器充電，否則會引起電路故障，甚至引起火災。

8、將AC充電器完全插入插座后再使用，插頭松動可能會引起短路而導致電擊或火災。

9、不要使用充電器額定電壓以外的其它電源，否則可能會引起電擊或火災。

10、請不要濕手拔出或插入插頭，否則可導致觸電。

11、請用柔軟的布來清潔本機，將干布浸入泡有清潔劑的水中，擰干后再清除灰塵和污垢。不要使用易散發的化學物質，例如揮發油、稀釋劑、酒精等。

12、使用和搬運過程中要輕拿輕放。

13、不要自行拆卸、修理或改造本機。些行為可能會引起儀器永久性故障。

14、發生故障請與原購買處或本公司聯系。

15、本產品自銷售之日起一個月內，在正常使用及外觀無破損情況下出現產品質量問題，客戶憑銷售發票原件、有效保修卡及完整包裝到原購買處或本公司更換相同的規格型號的產品，更換以后的產品延續原產品的保修期限和條款。

16、本產品自銷售之日一年內，在正常使用情況下，出現非人為故障屬保修范圍（用戶自行拆機或在其他維修點維修本公司不與保修），客戶憑銷售發票原件和有效保修卡聯系原購買處，可獲本公司免費保修一年。

17、本產品的保修條款僅適用于在中國市場上銷售的ENL系列產品，對超過包換期及保修期限的產品，客戶可向原購買處查詢維修事宜或與本公司聯系，由本公司提供有償維修。
