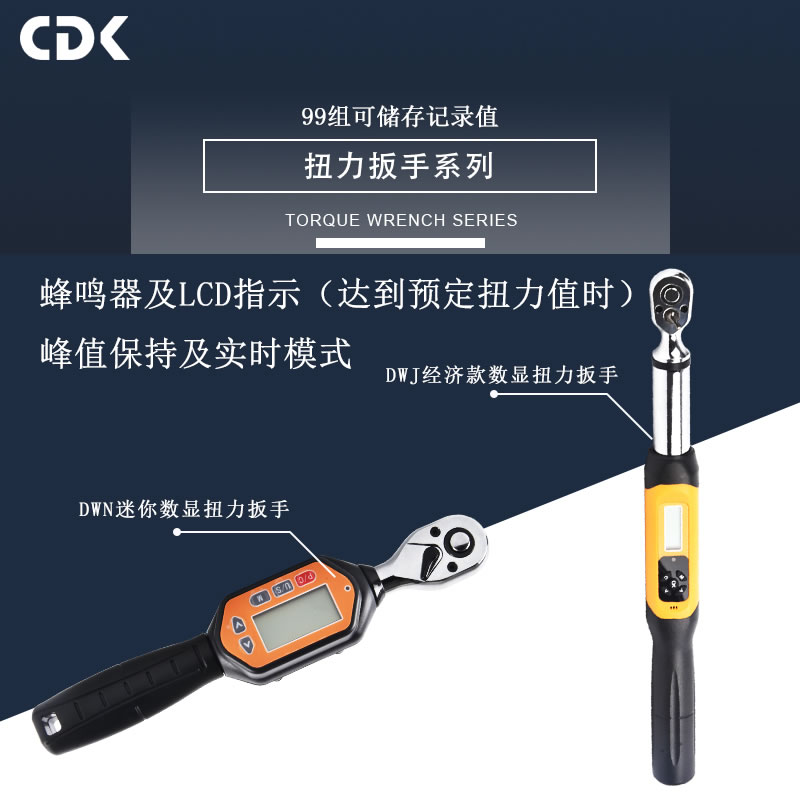

迷你數顯扭力扳手說明書

一、概述

1.1主要用途及適用范圍

    迷你數顯扳手具有迷你型設計，更適合狹小空間操作。同時擁有強大的操作功能，包含扭力設定；單位設定；數值儲存；數值清除；數值輸出以及用戶校正功能。易于操作，通過安裝數字顯示屏降低了對操作人員的要求。適用于汽車行業、機械行業等的螺栓緊固及控制。

二、功能特點

2.1 大屏幕，背光功能；

2.2 順時針±2%，逆時針±2.5%精度（滿量程的20~100%）；

2.3 順時針及逆時針均可操作；

2.4 蜂鳴器及LED指示達到預定扭力值時觸發（限峰值模式）；

2.5 四種工程單位（N.m、kgf.cm、lbf.tf、lbf.in）

2.6 測量模式：實時模式、峰值模式和預置模式三種測量模式。

2.7 999組可儲存記錄值

2.8 5分鐘自動關機

三、各部件功能及名稱

1、快脫按鈕                         7、開機/清零按鍵

2、棘輪頭（1的背面）               8、確認按鍵

3、轉向撥片                         9、菜單按鍵

4、LED指示燈                       10、向下按鍵

5、LCD屏幕                         11、握把

6、向上按鍵

四、產品技術規格

*：請參閱表格后面的批注

注意：

*1、精度保證范圍是在最大操作值的20%到100%。扭力精度是常態值。校正精度以握把上五條凹槽的中間凹槽為校正點。為了確保精度，建議每年校正一次。

*2、壽命測試包括水平試驗和垂直試驗。

*3、“一次”是指將扳手從0N.m施力至該扳手最大操作設定值，然后再回到0N.m。

%1、 使用扳手前注意事項

5.1、按“C”鍵打開扳手電源

5.2、電源打開后，在使用之前，按“C”鍵重置扳手

注意：

1、如果扳手在開啟電源之前就已經有外力施加在扳手上，開啟電源/重設后，會有一個偏移值顯示在屏幕上。

2、“N.m”即單位，是從EEPROM載入。一旦使用者更改單位或模式，將會永遠存在EEPROM。

5.3、在睡眠時喚醒扳手

5.3.1、扳手為了省電，如無操作。大約在5分鐘后會進入睡眠模式。按“C”鍵可喚醒扳手

5.4、低電壓保護

5.4.1、如果系統偵測電池電壓低于2.2V時，扳手會切斷電源；扳手電壓低于2.2V時 ，扳手會自動關機。

%1、 使用方法

6.1 開機

短按“P/C”鍵開機，開始后如果電量顯示不足，則自動關機，更換電池后方可正常使用。

6.2 單位切換

開機狀態下，在使用界面非設置界面下，按“U/S”鍵，切換四種工程單位。

6.3 模式轉換

在開機狀態下，按“”可切換模式轉換。數顯扭矩扳手有“T”實時模式/“P”峰值模式/“Pre”預置模式等。

A、 實時模式

實時測量模式實時跟隨施加扭力值，當卸載扭力時，扭力值自動歸零。液晶屏顯示為“T”時，為實時模式，請按“”鍵進行工作模式切換。

B、 峰值模式

在峰值測量模式下，當施加扭力時，扳手將鎖住最大施加扭力，并將其顯示在液晶屏上。當卸載扭力時，峰值扭力將被鎖定，當再次加載時LCD液晶屏將不更新已鎖定峰值。液晶屏顯示P為峰值模式，請按“”鍵進行工作模式切換。

C、 預置模式

在開機狀態下，長按“”鍵進入預置數值設定，然后可以按“”鍵，增加目標值，或者按“”鍵，減小目標值或預設值。設置完成后，按“U/S”鍵保存退出。蜂鳴器開啟后，達到預設目標扭力值時，蜂鳴器長鳴，紅燈長亮。請按“”鍵進行預設模式切換。

6.4 清零

在測量模式下，按“P/C”鍵可直接將力值清零。在預設或峰值模式下，按“P/C”鍵將峰值保持值清零。

6.5 數據保存

在測量界面短按“M”鍵，顯示“”時，表示保存成功。顯示“”時，表示保存失敗。當力值為零時，無法保存，會提示“”。

6.6 數據查看

按“P/C”鍵開機或在開機使用界面下，長按“M”鍵，可查看保存的數據，在數據查看界面可以通過，“”或“”鍵，查看保存記錄，當查看完畢，短按“M”鍵退出。

6.7 數據刪除

按“P/C”鍵開機或在開機測量界面下，長按“M”鍵，顯示保存的數據，按“U/S”鍵選擇刪除方式，“ALL”表示全部一次性刪除，“ONE”表示逐個單一性刪除。選擇完畢，最后按“P/C”鍵刪除保存的數據。

6.8 恢復出廠設置

用戶通過此功能可使儀器恢復出廠設置，長按“U/S”鍵，進入系統菜單選擇，短按“U/S”鍵選擇“RSET”菜單，然后按“”鍵選擇數字1或0。若恢復出廠設置，選擇“1”后短按“U/S”鍵，退出系統菜單，即產品恢復出廠設置。若不恢復，選擇“0”后短按“U/S”鍵，退出系統菜單即可。

6.9 蜂鳴器功能

長按“U/S”鍵進入系統菜單，然后短按“U/S”鍵選擇到“BUZZ”選項，短按“”鍵選擇是否開啟蜂鳴器。若開啟蜂鳴器，選擇“1”后短按“U/S”鍵，退出系統菜單，即蜂鳴器已開啟。若不開啟，選擇“0” 后短按 “U/S”鍵，退出系統菜單即可。

6.10 顯示屏背光功能

長按“U/S”鍵進入系統菜單，然后短按“U/S”鍵選擇到“LTON”選項，短按“”鍵選擇是否開啟背光功能。若開啟背光功能，選擇“1”后迅速短按“U/S”鍵，退出系統菜單，即背光功能已開啟。若不開啟，選擇“0” 后迅速短按 “U/S”鍵，退出系統菜單即可。

%1、 保養與儲存

7.1 校準周期，一年需重新校正一次。

7.2 過扭力可能會造成損壞或精度損失，請勿超過最大扭力范圍120%。

7.3 請勿將扳手劇烈搖晃，摔落地上或當榔頭使用隨意敲擊。

7.4 電池電量不足時，請及時更換電池。

7.5 請勿將扳手放在高溫、高濕度或是太陽直射的地方。

7.6 請勿在靠近水的地方使用扳手。

7.7 如果不小心將扳手弄濕，請立刻用干毛巾擦干。

7.8請勿使用有機溶劑清潔扳手，如酒精或是油漆稀釋劑。

7.9請勿將扳手靠近磁性物體。

7.10請勿將扳手放置在灰塵或是砂子很多的地方，這會導致扳手嚴重的破壞。

7.11請勿重壓LCD屏幕。

%1、 隨機附件明細表
