DNL-B扭矩測試儀（經濟款）使用說明書

一、概述

1.1主要用途及適用范圍

扭矩測試儀是用于檢測和測試及校準各種扭矩的精密計量?jī)x器，用于檢測和校正各種電動螺絲批、扭矩起子、扭矩扳手，各種產品涉及擰緊力的測試，零件扭轉破壞性試驗等。廣泛應用于電氣制造、機械制造、汽車輕工、專業科研和檢測等行業。

1.2 產品特點

1.2.1 精度±1%。

1.2.2 四種單位：N.m、kgf.cm、ft.lbf、in.lbf。

1.2.3 測試模式有峰值保持、第一峰值與實時模式。

1.2.4 USB通訊功能，數據格式采用Modbus通訊。

1.2.5 可預設時間自動關機。

1.2.6 蜂鳴器及LED燈警示。

1.2.7 預設目標值功能：可預設目標值和目標值公差范圍。

1.3產品規格參數

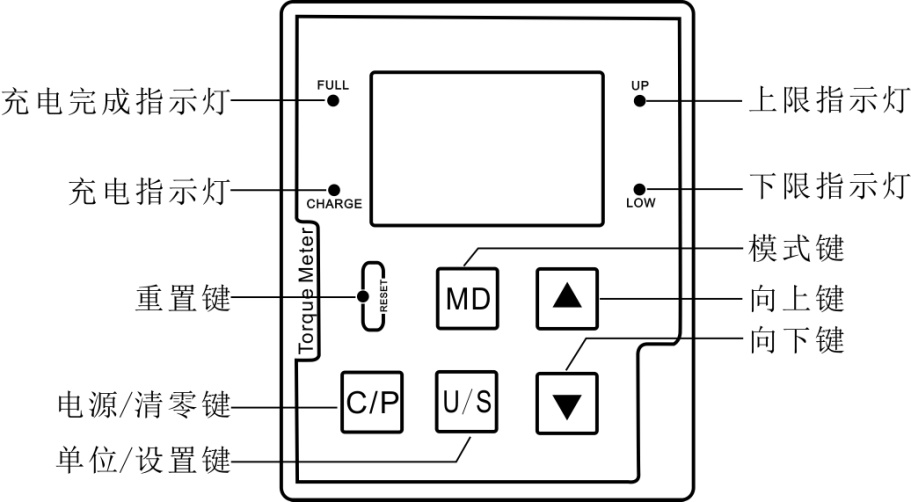

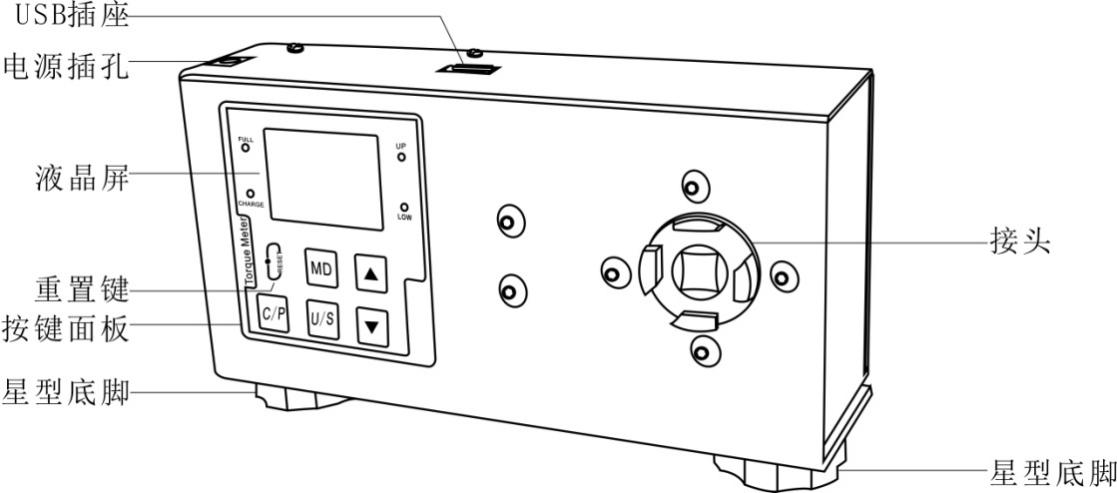

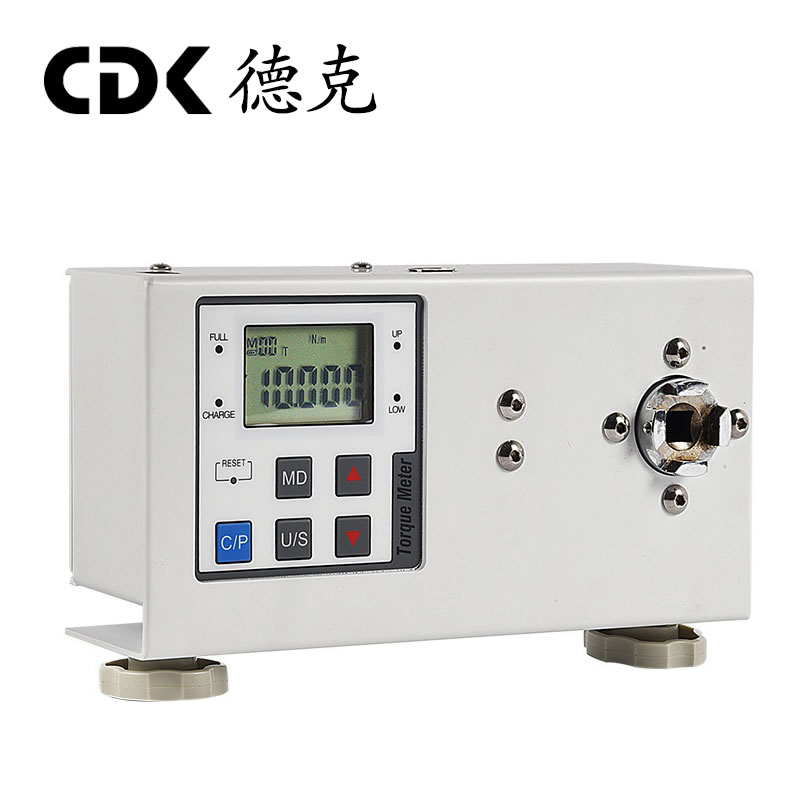

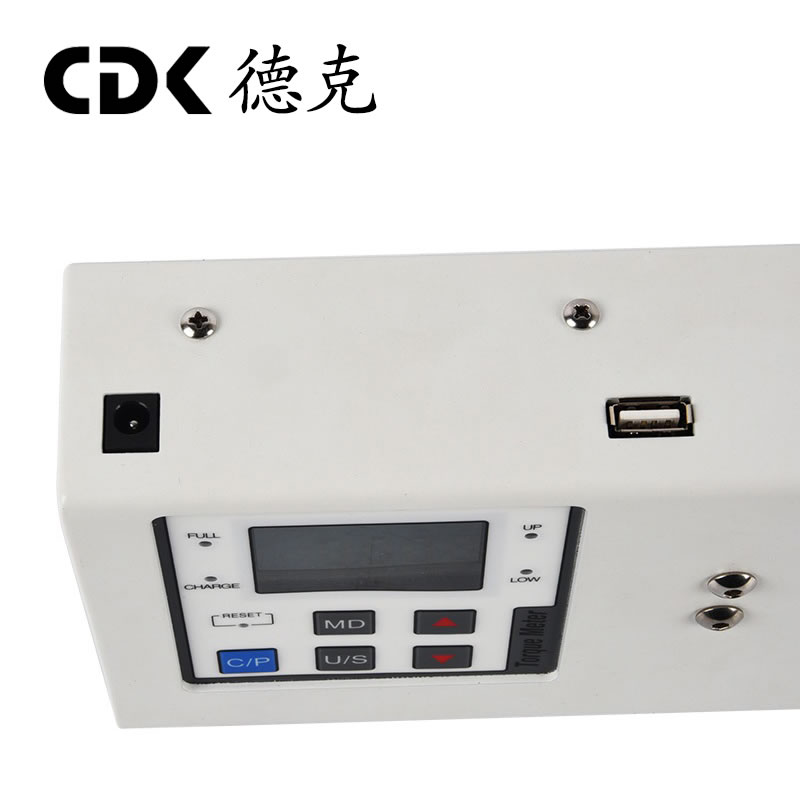

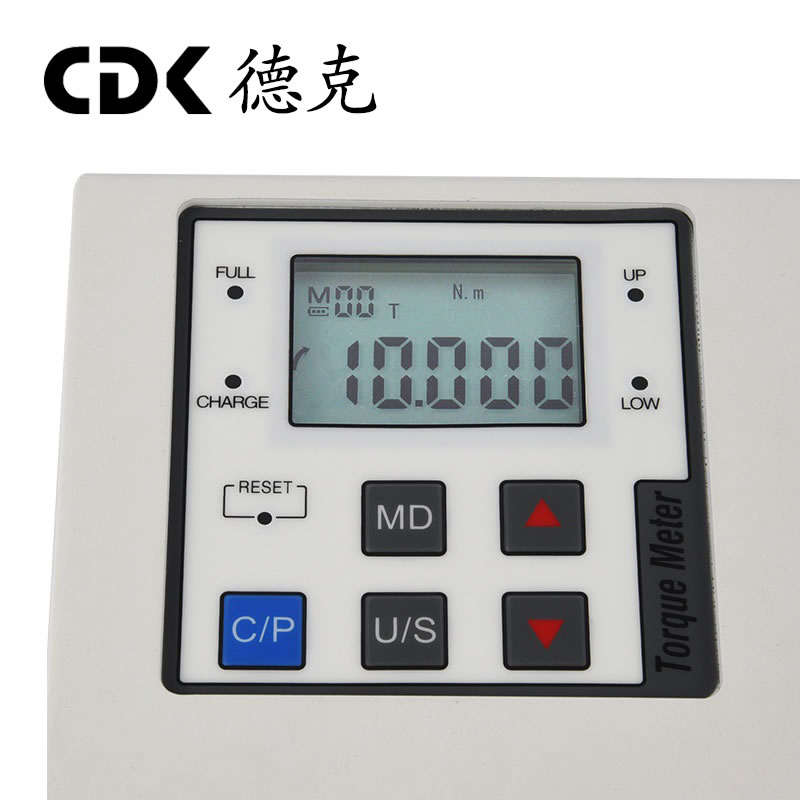

二、產品整體結構

三、菜單功能簡介

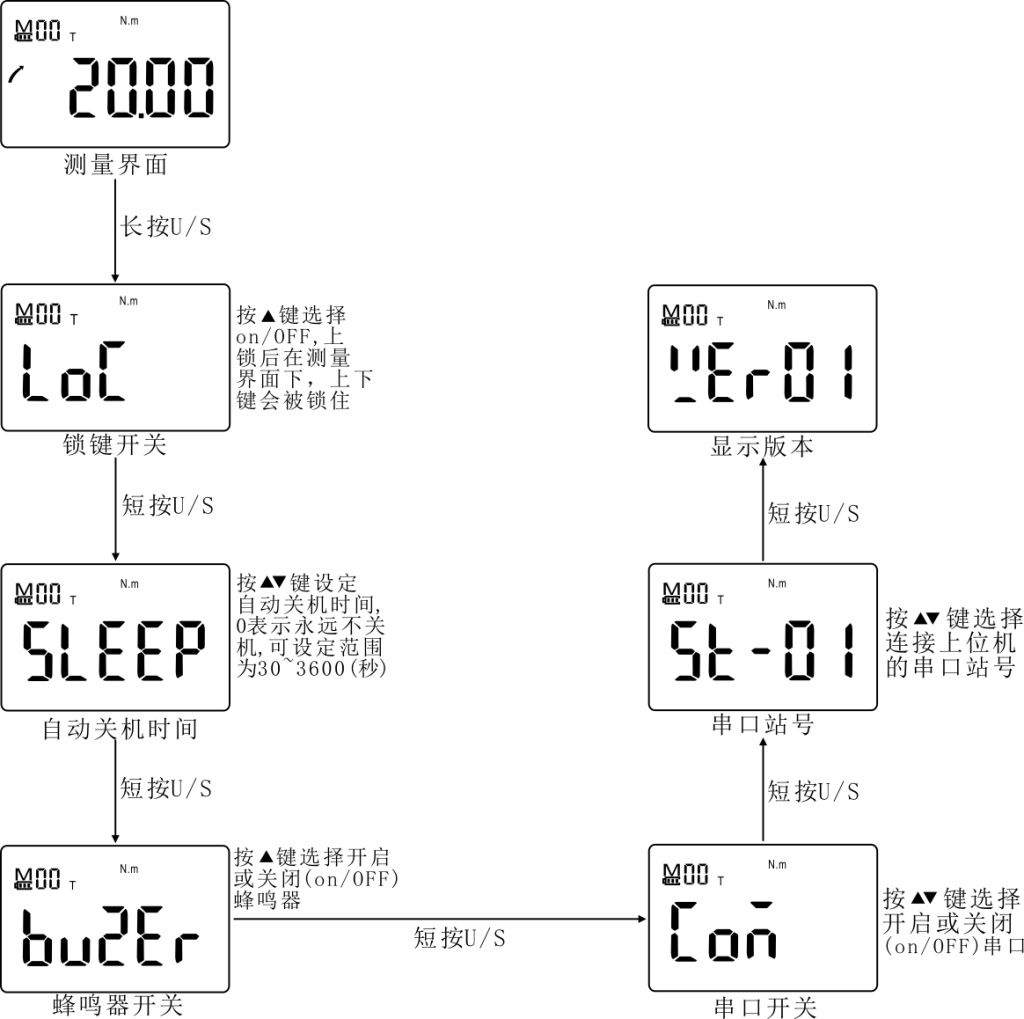

3.1系統功能設置

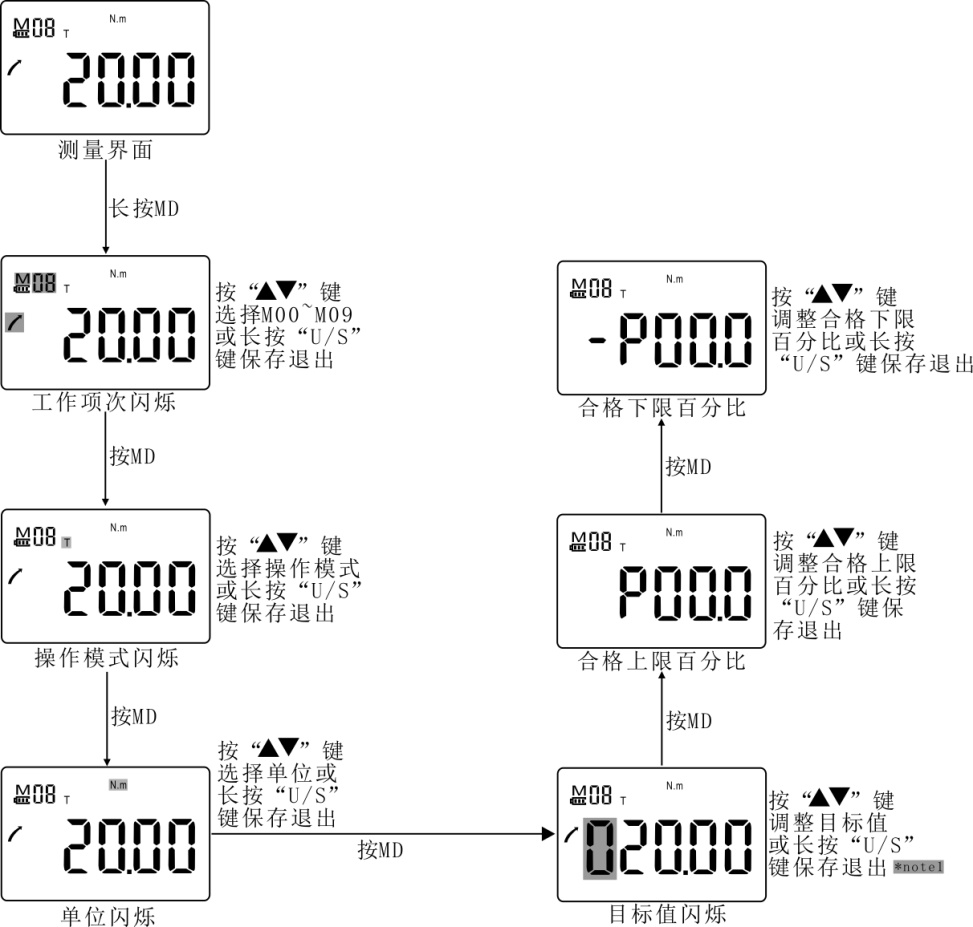

3.2 預設工作項設置

*NOTE1：目標值若設為滿量程（例如滿量程為20）時，上限百分比無法設置，目標值數值需在上限值和下限值之間。

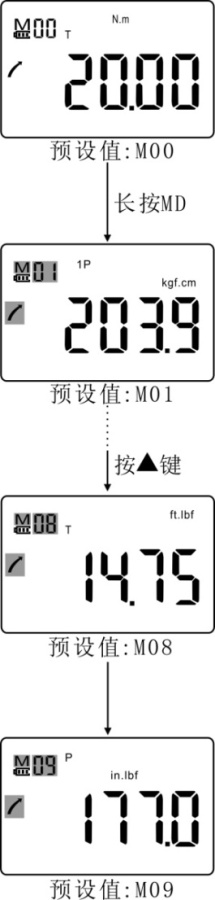

3.3 選擇預設工作項

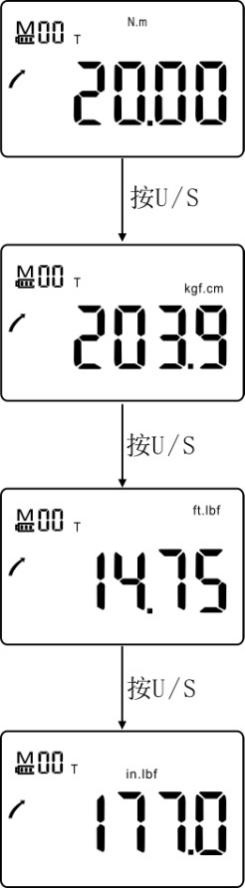

3.4 選擇扭矩單位

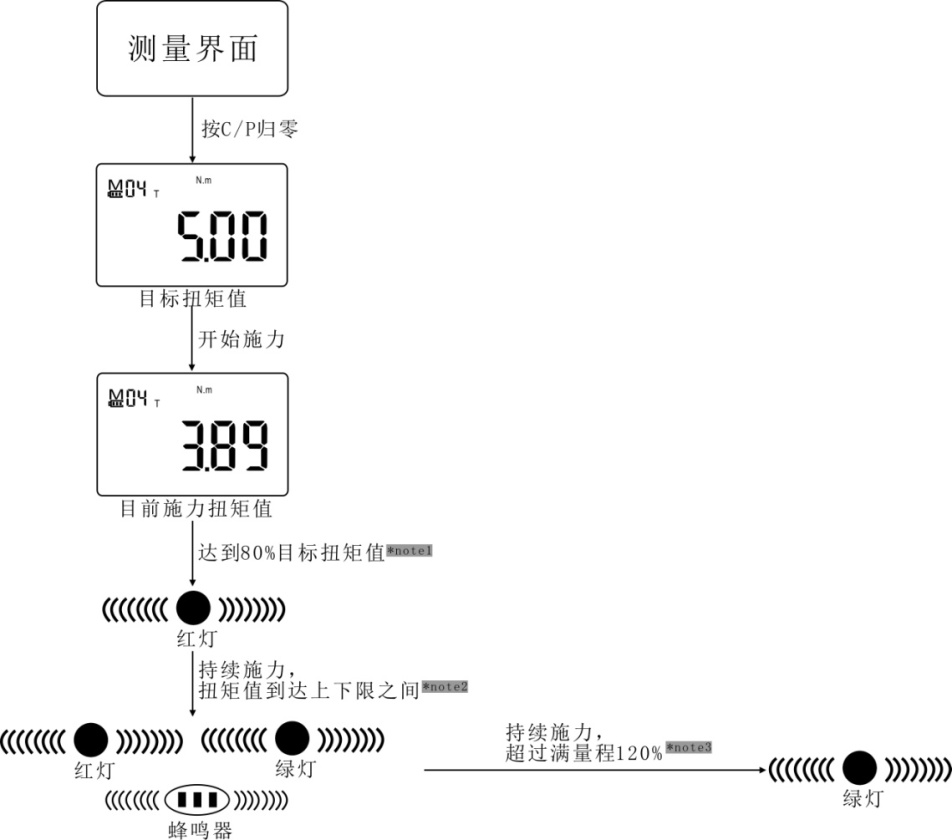

3.5實時模式操作步驟

*Note1:當施力扭矩值到達目標扭矩值的80%時，“LOW”紅燈長亮。

*Note2:當施力扭矩值到達合格扭矩值時（高于下限值，低于上限值），“UP”綠燈和“LOW”紅燈長亮且蜂鳴器長鳴。

*Note3:當施力扭矩值超出上限值時，“UP”綠燈長亮。

*Note4:當施力扭矩值超出滿量程120%時，“UP”綠燈長亮。

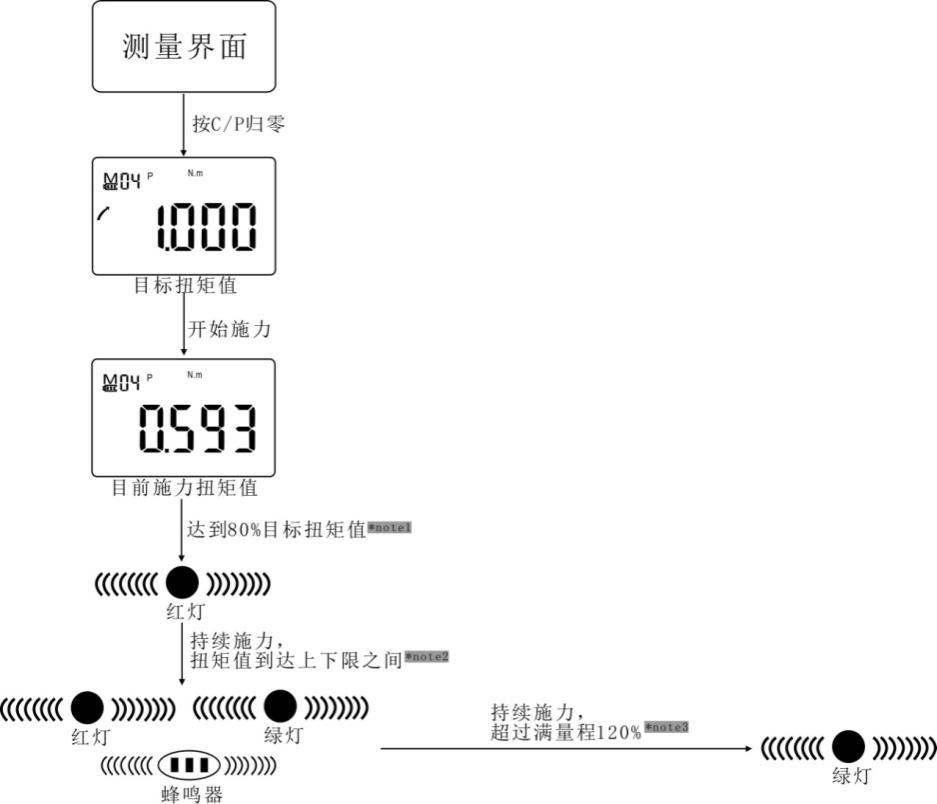

3.6峰值模式操作步驟

*Note1:當施力扭矩值到達目標扭矩值的80%時，“LOW”紅燈長亮。

*Note2:到達合格扭矩值時（高于下限值，低于上限值），“UP”綠燈和“LOW”紅燈長亮且蜂鳴器長鳴。

*Note3:扭矩值超出上限值時，“UP”綠燈長亮。

*Note4: 超出滿量程120%時，“UP”綠燈長亮。

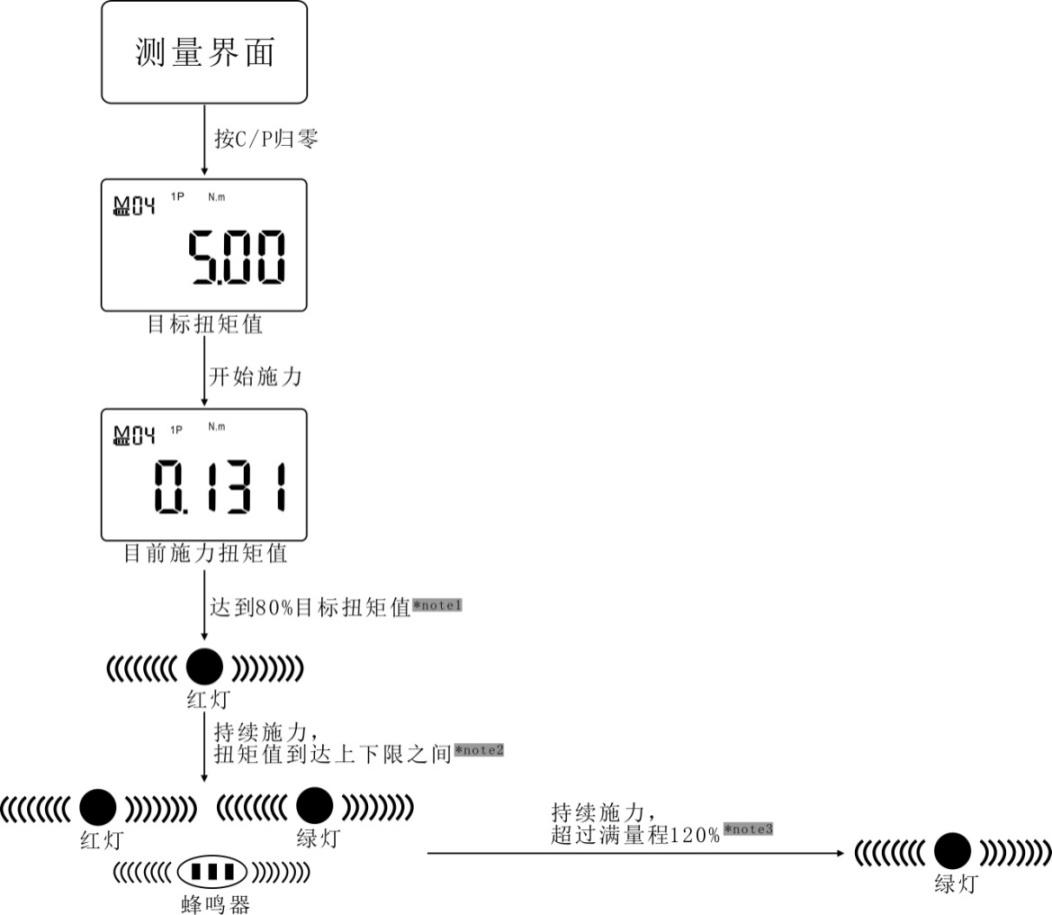

3.7第一峰值模式操作步驟

*Note1:：當施力扭矩值到達目標扭矩值的80%時，“LOW”紅燈長亮。

*Note2:到達合格扭矩值時（高于下限值，低于上限值），“UP”綠燈和“LOW”紅燈長亮且蜂鳴器長鳴。

*Note3:扭矩值超出上限值時，“UP”綠燈長亮。

*Note4：超出滿量程120%時，綠燈長亮。

四、通信

為方便客戶通信便利的需要，儀器采用Modbus協議與上位機通信。用戶可以采用儀器上位機軟件(非標配)通信，也可以采用modbus通用軟件與儀器通信。

通信格式如下：

實時數據： Modbus 3x 地址: 00 32BIT Float

量程：  Modbus 3x 地址: 02 32BIT Float

工作模式單位： Modbus4x   地址02   16BIT  BIT  高8位工作模式低8位單位

五、保養及存儲

5.1、為了維持良好精度，建議大約每一年需要重新校正一次。

5.2、使用超過滿量程值可能會造成本產品損壞或喪失精度（超過滿量程扭矩值110%）。

5.3、不要把扭矩測試儀當做敲擊工具使用。

5.4、使用前請確定各組件已正確連接。

5.5、請勿重壓LCD屏幕。

5.6、請勿使用有機溶劑清潔測試儀，如酒精或是油漆稀釋劑。

5.7、請勿使用未經許可的插座或配件。

5.8、請勿試圖拆卸或修理此測試儀，否則可能損壞測試儀。

5.9、在不使用測試儀時，此產品應存放在適當?shù)奈恢谩?/p>

5.10、不要用潮濕的手觸摸電源插頭，以避免造成觸電之可能。

五、隨機附件
