一、概述

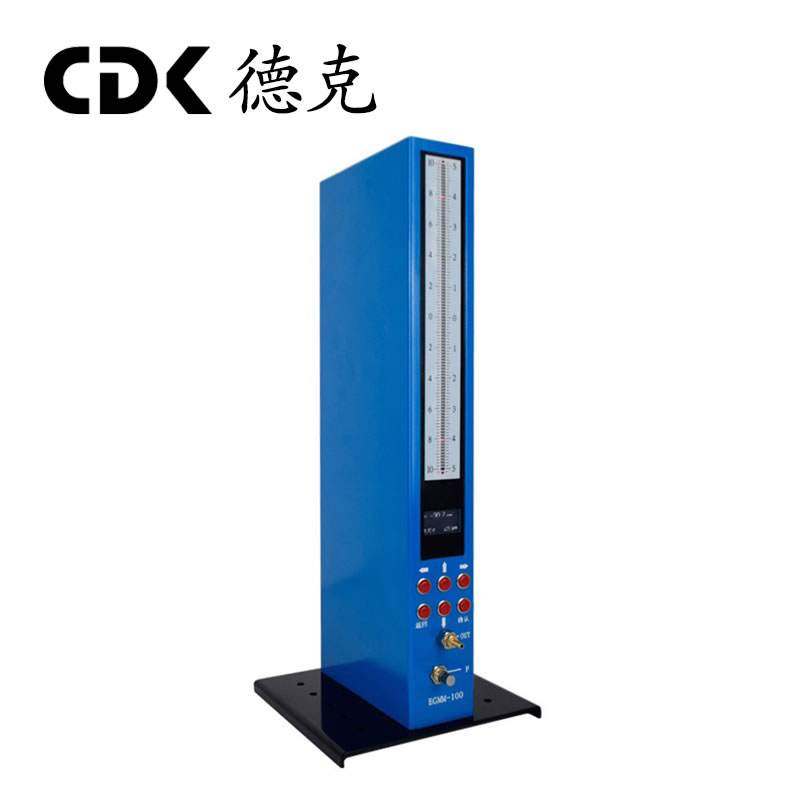

EGMM-100為中文菜單氣電柱式測微儀（以下簡稱氣電量儀），采用了嵌入式單片機技術而設計的數字模塊化應用產品。對模擬信號量進行數據采集并進行數字處理，可直接顯示被測尺寸的絕對測量值或相對于名義尺寸值的變化量即相對測量值。根據預先設定的工件尺寸公差界限，指示出被測工件合格與否?？蓡闻_使用，也可級連拼合多臺使用，比較節省操作空間。

本產品采用高亮液晶顯示屏, 特別適合各種生產線環境的應用，制作了中文菜單操作界面,大大方便了操作和人機交互。同時液晶顯示屏可以直接顯示被檢測結果的精確數值。

本產品可以進行多種規格被測參數的多程序設置，也具有測量數據的存儲和查詢功能等。（基本型無此功能）

本產品光柱具有紅、綠、橙三色，指示出被測尺寸結果以及其公差帶尺寸，可直觀感受到被測尺寸在其公差帶內的偏離情況。

可預先設置量程、名義尺寸值、公差帶超差和報警界限值、標準件尺寸值；內尺寸、外尺寸的測量方向也可選擇；所有參數設置都具有掉電保存功能。

本產品還具有附加功能可選擇：“峰—峰值”測量功能；可結合測量裝置采用各種數學模型計算出同軸度、橢圓度、跳動、圓柱度、平面度、垂直度等形位誤差結果；輸入輸出信號功能可以方便組成控制系統；數據通訊功能可使現場多臺量儀組成網絡，通過專用軟件形成  SPC 統計圖表以實現現場在線質量管理等等。還可以根據用戶的特殊要求，修改和補充產品的功能，以滿足不同檢測內容的需求。

二、產品特點

中文屏電子柱和傳統的模擬電子柱以及數顯電子柱相比較具有下列顯著的特點和優越性。

1. 高亮液晶屏幕顯示。清晰、無顯示視角和光線要求。

2. 中文菜單操作。直觀、方便、快捷。

3. 三色光柱指示光柱可顯示為綠色、橙色、紅色，分別表示被測尺寸為“合格”、“報警”和“超差”狀態，可以很方便地觀察到測量尺寸在公差帶上的位置。指示方式具有點、段、柱三種形式可選擇。

4. 數字精確讀數

在光柱指示的同時，液晶顯示器直接顯示測量的精確尺寸值，可同時顯示相對值和絕對值，最高分辨率可達 0.1μm，處于國內領先地位。

5. 可配任意大小的氣測頭該量儀可應用于從Ф0.3 至Ф2.0 的任意噴咀大小的氣動測頭。一臺量儀兼容了老式各種倍率的浮標氣動儀。

6. 極高的穩定性采用了多種抗干擾和穩定技術，大大提高了穩定性和可靠性。儀器采用了防水、防油的封閉式結構，采用了堅固耐用的金屬按鈕。使該儀器可適應環境惡劣的工業現場。

7. 可設置十套程序以進行多種規格測量可以進行多種規格被測參數的多程序設置以及具有測量數據的存儲功能等。最多可設置十套程序，對應十種檢測規格。其設置參數和標準件校正值分別對應程序存儲，大大方便了多規格測量。

8. 分組功能可以設置分組間距進行分組選配，在顯示測量值的同時顯示分組號。

9. 網絡數據管理能力數據通訊功能可使現場多臺量儀組成測控網絡，通過上位計算機管理服務器及專用SPC管理軟件采集并存儲測量數據，形成SPC統計圖表，實現網絡化在線質量管理。

三、主要技術參數及使用條件

1. 規格型式及主要基本參數

型號：EMM-100

示值范圍	分辨率（μm/1只光管）	初始間隙
10(μm)	0.1	25-60(μm)
20(μm)	0.2	30-60(μm)
50(μm)	0.5	40-80(μm)
100(μm)	1.0	40-80(μm)



注：對于初始間隙可達100μm左右的大間隙型測量需定制量儀。

2. 主要基本性能

示值范圍(μm)	±5	±10	±25	±50
數顯分辨率(μm)	0.1	0.2	0.5	1.0
示值總誤差(μm) ≦	0.2	0.4	1.0	2.0
示值變動性 (μm)≦	0.1	0.2	0.5	1.0
外形尺寸	65mm(寬)X495mm(高)X180mm(深)
重量	3kg

 注：測量范圍可達200μm的大量程應用需定制量儀。



3. 使用條件

(1)電源：AC185～265V   50HZ/60HZ

(2)功耗：25W

(3)環境溫度：0～45℃

(4)濕度：85%以下

(5)氣源：0.40-0.75MPa之潔凈氣源 。

(6)遠離腐蝕性強的物品及強磁場、強電場及強震動等場合。

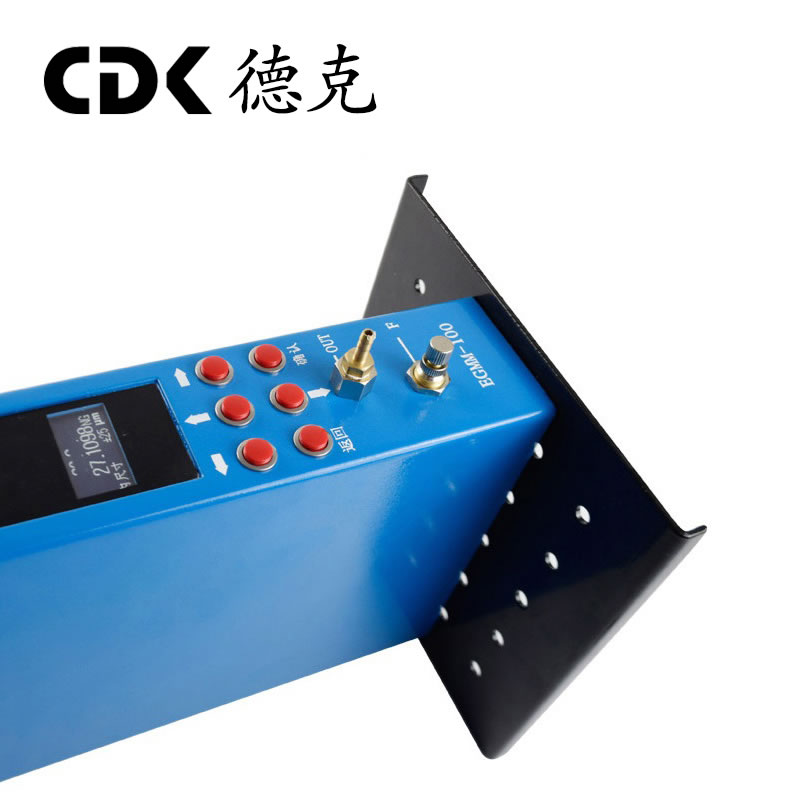

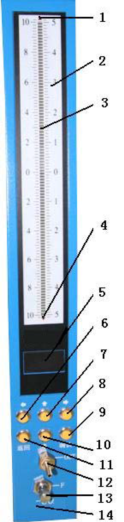

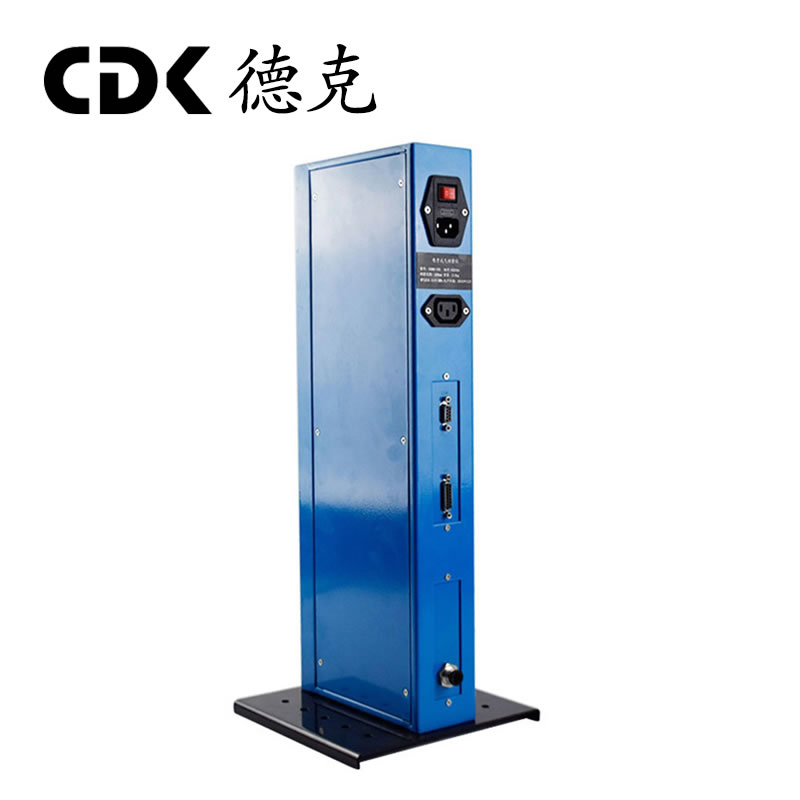

四、產品各部分功能簡介（如右圖 1、2所示）



1、正向超量程指示燈

當傳感器的實際值超出正向量程范圍時，該燈亮。

2、刻度值指示



量程指示	量程	光柱刻度值
10	(±5μm)	0.1μm/1燈
20	(±10μm)	0.2μm/1燈
50	(±25μm)	0.5μm/1燈
100	(±50μm)	1.0μm/1燈

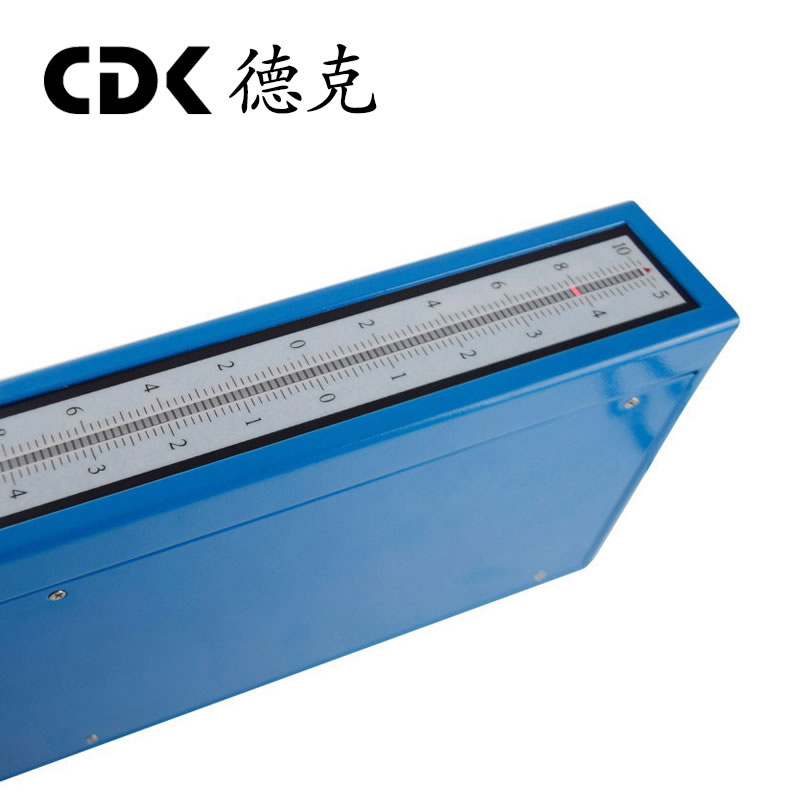

 3.光柱指示器

有101個三色發光燈組成，用于指示各界限值及測量值。

當測量值在“合格”范圍內時，顯示為綠色；

當測量值在“報警”范圍內時，顯示為橙色；

當測量值在“超差”范圍內時，顯示為紅色。

4.負向超量程指示燈

當傳感器的實際值超出負向量程時，該燈亮。

5．顯示屏

指示設定參數類型及數值，在測量狀態時顯示測量值。

6. 光標左移動鍵

7. 數字增加鍵及光標上移鍵

8. 光標右移動鍵

9. 確認鍵

10.數字減小鍵及光標下移鍵

11.返回鍵

12.測頭輸出快插接頭（配Ф6 管）

13.倍率旋鈕

14.型號名稱

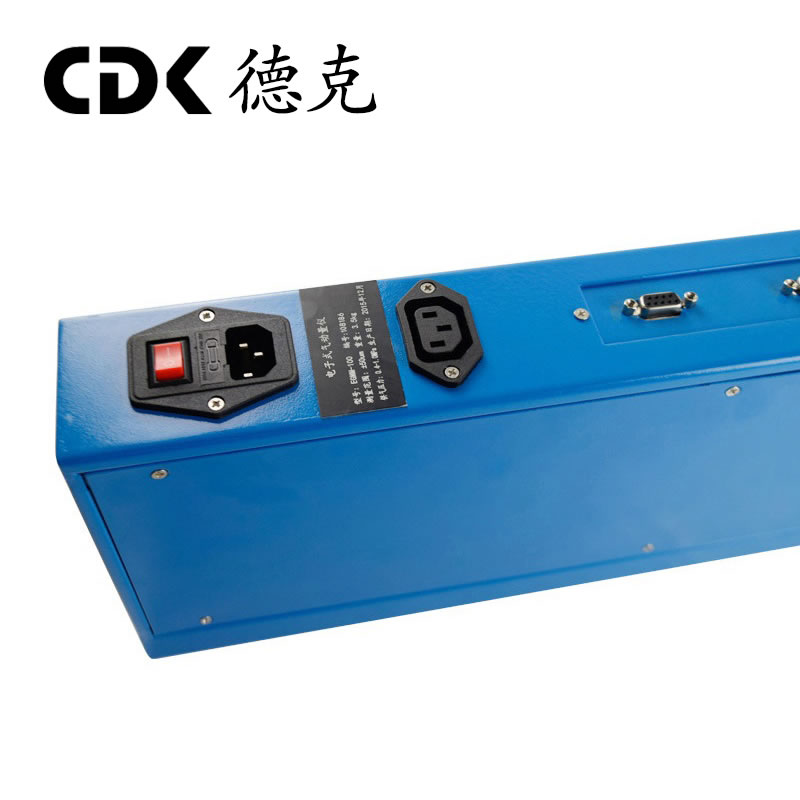

15.電源開關

16.保險管

17.電源輸入插座

電源輸入，AC185～265V   50HZ/60HZ；

18．電源輸出插座

電源輸出，AC185～265V   50HZ/60HZ，用于多個電子柱拼合場合。

19. 數字信號輸入輸出接口

RS232C或RS485/422接口。

20. I/O 接口

可外接開關輸入信號，修改程序可用于特殊用途。

21. 消音器

22. 氣源進氣快插接頭（配Ф8管）

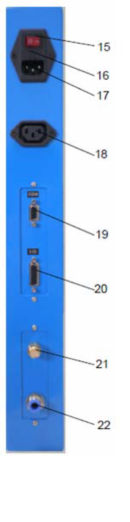

圖（2）

五、功能操作說明

打開電子柱本體背后的電源開關，電子柱首先進入自檢狀態，光柱進行三色變換顯示，正、負超限燈打開，同時顯示屏顯示產品標志。自檢完成后，就自動進入測量功能。在測量狀態下按“返回”鍵就進入主菜單界面如圖（3），可執行各種功能操作。儀器初次使用時首先要對系統參數進行設置，各參數在以后的使用中也可以隨時修改。該儀器操作簡單，只有在儀器初次使用或氣測頭磨損而需要更換時才使用手動調倍率功能，通過倍率旋扭將倍率初步調至一比一，然后使用標準件校正功能，利用上、下限標準件對倍率和零位進行精密校正。

（一）、操作流程說明

1、初次使用：①參數設置→②倍率調整→③標準件校正→④測量

2、更換測頭或測頭有磨損時：①倍率調整→②標準件校正→③測量

3、正常使用：①標準件校正→②測量

圖(3)

（二）、參數設置（開機后按返回鍵回到主菜單）

1. 在主菜單屏幕下，按“ ▼” 使光標移動到屏幕上的“設置”菜單選項，此時按下確定鍵，將進入“設置”菜單如圖（4）。

2. 此時按“▲ ”或“▲”鍵，可以選擇  0－9號程序。按確認鍵選擇程序，其后所設參數和操作都對應該程序，同時進入下一級菜單。

3.  “量程選擇”菜單如圖（5），有±5μm、±10μm、±25μm、±50μm四檔可供選擇，

按“確認”鍵進入下一項名義值設置。

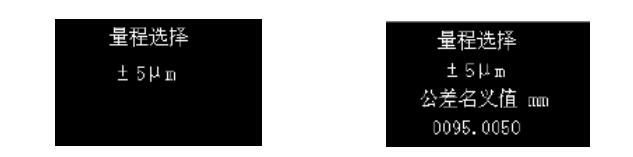

圖（4）                      圖（5）

4. “公差名義值（即名義尺寸）”設置如圖（5），單位為mm。按“  ?   ”、“  ?  ”鍵

移動光標（閃爍位）；按“  ▲ ”、“  ▼”鍵設置光標所在位的值。數字位在  0—9之間變換，按“  ▲ ”數字遞增，按“  ▼ ”數字遞減；按“確認”鍵進入下一項設定。

5. “超差上限”設置如圖（6），單位為μm，設置方法與“公差明義值”相同。符號位，按“▲  ”設為正號“＋” ，按“  ▼ ”設為負號“－”；按“確認”鍵進入下一項設定。

6. 公差帶“報警上限”設置如圖（6），單位為 μm，報警上限一般等于上偏差減  1/8公差值。設置方法與“超差上限”相同。按“確認”鍵進入下一項設定。注意：如果該參數值大于超差上限的數值將要求你繼續設置“報警上限”，不會進入下一參數設置，直到該項參數設置正確。

7. 公差帶“報警下限”設置如圖（6），單位為μm，報警下限一般等于下偏差加上   1/8公差值。設置方法與“超差上限”相同。注意：如果該參數值大于報警上限的數值將要求你繼續設置“報警下限”，不會進入下一參數設置，直到該項參數設置正確。按“確認”鍵進入下一項設定。

8. “超差下限”設置如圖（6），單位為μm，設置方法與“超差上限”相同。按“確認”鍵進入下一項設定。注意：如果該參數值大于公差帶的報警下限的數值將要求你繼續設置超差下限，不會進入下一參數設置，直到該項參數設置正確。

9.   “上限標準件值”設置如圖（7），單位為mm，設置方法與“公差明義值”相同，按“確認”鍵進入下一項設定。

10. “下限標準件值”設置如圖（7），單位為mm，設置方法與“公差明義值”相同，按“確認”鍵進入下一項設定。

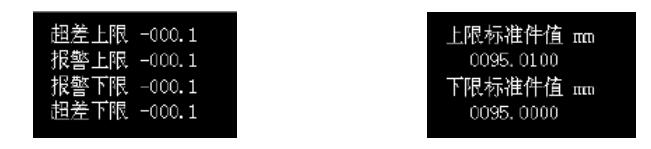

圖（6）                            圖（7）

11.   “內、外尺寸模式”選擇：按“ ▲ ”、“  ▼ ”鍵切換，按“確認”鍵進入下一項設定。

12.設置分組間隙：單位為μm。測量時依據所設置的分組間隙值進行分組，分組間隙為正值分組方向從公差下限開始每增大一個分組間隙為一組，分組間隙為負值分組方向從公差上限開始每減小一個分組間隙為一組。

13.小孔測頭：是。當測頭等效孔徑小于Φ0.8時，選擇“是”，其他選擇“否”，按“    ”、“   ”鍵切換。小孔測頭測量如果選擇“否”速度太慢，而非小孔測頭測量如果選擇“是”則測量值不穩定。

14.按“確認”鍵保存設置參數，同時返回到主菜單如圖（3）。

15.公差帶參數設置舉例：

①  如果被測尺寸為 28.3920(-0.0090,+0.0090)則：（公差對稱型）量程應設定為：±10μm              (因?yàn)?8μm<20μm)

名義值為：028.3920mm。

超差上限：+009.0μm  報警上限：+007.0μm；（報警限自己掌握）

報警下限：-007.0μm  超差下限：-009.0μm

② 如果被測尺寸為9.0000(0,+0.0150)則：（公差不對稱型）

量程應設定為：±10μm            (因?yàn)?5μm<20μm)

名義值為：009.0000mm

超差上限：+015.0μm    報警上限：+013.0μm

報警下限：+002.0μm    超差下限：+000.0μm

注意：這時光柱公差顯示自動對稱分布（有效利用光柱全段），光柱不能用來讀數，

只是指示檢測值的公差分布。相對值讀數在顯示屏上讀出，是相對于名義值

009.0000mm 的值。從光柱上讀出的相對值必須加上零位偏移量（零位偏移量=公

差帶中心值-公差名義值）后才是實際的相對值。

③形位誤差參數（如跳動，同軸度等）

如公差為0.05mm ，可以視為：0   0+0.05,則：

名義尺寸值為000.0000即0mm；超差下限：+000.0即0μm，超差上限：+050.0μm

注：超差下限雖無意義，但必須置為零。這時光柱公差顯示自動對稱分布（有效

利用光柱全段），光柱不能用來讀數，只是指示檢測值的公差分布。

（三）、倍率調整功能

在正常使用過程中，放大倍數變化非常小，所以不用經常調整。只在以下情況時需

要手動調整倍率。

1) 初次使用時

2)氣測頭有磨損時

3)更換不同種測頭

4)儀器長期擱置后又使用時

在此功能下，單位為 μm。標準件上、下限在光柱中分別為上、下兩個橙色位指示位

置，光柱量程顯示范圍擴大一倍便于調試。

各鍵功能如下：

★ “?  、“  ?   ”鍵：解除參考點，將顯示測頭實際值。

★ “  ? ”鍵：置參考點，將顯示值拉至標準件下限。

★ “返回”鍵：退出手動調整倍率功能。

具體步驟如下：

①內尺寸模式：

1：放入下限標準件。

2：按右鍵“  ?  ”將光柱置于下限光標位置。

3：放入上限標準件，觀察光柱。

4：若光柱指示在上限光標附近，則調整完成。若光柱指示不在上限光標附近，調倍

率旋扭，不足時調至：上限值+不足量X2，超出時調至：上限值-超出量X2。順時

針方向倍率增大；逆時針方向倍率減小。

5：重復進行第1步至第4步操作，反復調試直到光柱在上限光標附近，一般比上限

略大一點，但不要超過上限光標4位光柱。最后上緊鎖緊螺絲將倍率旋扭鎖定。

6：按“返回”鍵，返回到主菜單。

②外尺寸模式：

1：先放入上限標準件。

2：按右鍵“  ?  ”將光柱置于下限光標位置。

3：放入下限標準件，觀察光柱。

4：若光柱指示在上限光標附近，則調整完成。若光柱指示不在上限光標附近，調倍

率旋扭，不足時調至：上限值-不足量X2，超出時調至：上限值+超出量X2。順時

針方向倍率增大光柱向下走；逆時針方向倍率減小光柱向上走。

5：重復進行第1步至第4步操作，反復調試直到放入下限標準件光柱在下限光標附

近，放入上限標準件光柱在上限光標附近一般比上限光標略大一點，但不要超過

上限光標4位光柱。最后上緊鎖緊螺絲將倍率旋扭鎖定。

6：按“返回”鍵，返回到主菜單。

（四）、標準件校正功能

對于氣測項目，一般用上、下限標準件來校正倍率，把下限標準件當作零位標準件。

注意參數設置中的標準件值一定要對應，否則測量結果將會有誤差，尺寸小的標準件為下

限標準件。

單位為μm。

具體步驟如下：

1) 在主菜單界面下，如圖（3），選擇“校正”按“確認”鍵進入標準件校正功能

2)  顯示“校下限標準件”，表示先校下限，將下限標準件置于測量工位。

3)  此時若按“返回”鍵即退出校正功能，將不做校正。

4)  然后等待示值穩定后，按“確認”鍵顯示“OK”即完成了下限校正。再次按下“確

認”鍵，進入上限標準件校正

5)  顯示“校上限標準件”，表示該校上限了，將下限標準件取出；

6)  將上限標準件置于測量工位。

7)  然后等待示值穩定后，按“確認”鍵即完成了上限校正。校正完成后會自動回到

主菜單界面，此后就可以測量了。

注：在校正時若示值離上、下限較遠，則需要先進行倍率調整。參見（四）、手動校

正倍率功能。

（五）、測量功能

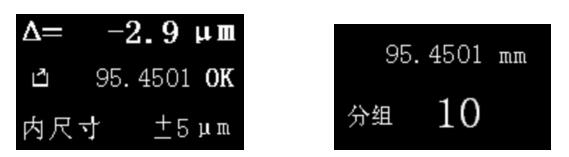

圖(8)                        圖(9)

設置步驟完畢，并進行粗調和校正后進入測量，測量界面如圖(8)。

第一行：顯示測量的相對值

第二行：顯示測量的絕對值和判定（OK或  NG）

第三行：顯示測量方式和量程

按“確認”鍵，存儲測量數據，最大存儲量為 800 個數據。存儲功能可存儲

最近的800個測量數據。關機后重起數據不會丟失。若存儲數據超過800個，則

會將先存儲的數據依次覆蓋。例如：存儲第801個數據時，第1個數據將被它覆

蓋。查詢功能則可供操作人員查詢最近存儲的 800 個測量值，其序號按存儲時間

先后編排，最后存儲的那一個數據編號為1，存儲時間越早，序號越大。

按“確認”鍵或上位機向量儀發送“D”指令時也發送數據。RS232 通訊方

式：波特率 9600、1位起始位、8位數據位、1位停止位，無校驗。發送數據格式

如下：

1：63.0105    NG

2：63.0076    OK

3：63.0063    OK

（六）、分組功能

如果需要分組選配可以選擇該功能，分組測量界面如圖(9)。

第一行：顯示測量的絕對值

第二行：大號字顯示分組組號，分組說明：依據所設置的分組間隙值進行分組，

分組間隙為正值分組方向從公差下限開始每增大一個分組間隙為一組，

分組間隙為負值分組方向從公差上限開始每減小一個分組間隙為一組

（七）、查詢功能

圖(10)

進入“查詢”界面如圖(10)所示，顯示有工件序號（1-1200）、公差判定（合格或

超差）和存儲的絕對測量值，最后存儲的那一個數據序號為1，存儲時間越早，序號

越大。開機在自檢狀態長按上方向鍵可以復位系統并清除保存的測量值。

各鍵功能如下：

★“返回”鍵：退出查詢功能，進入主菜單。

★“ ▼  ”鍵：為下翻查詢，工件序號增大。

★“ ▲ ”鍵：為上翻查詢，工件序號減小。

★“ ? ”鍵：刪除所有存儲的數據并返回主菜單。



六、常見故障及注意事項

1)  通電無任何顯示，請檢查電源連接是否正常，保險管是否正常。

2)  在調整功能下，找不到上、下限位置指示，可能是名義尺寸或標準件值設置有誤。

3)  讀數異常不穩定，測量值非常大，有可能未進行標準件校正，進行標準件校正后 即可正常。

4)  電源接地線必須接地，否則可能會造成儀器工作不正?；蛟斐扇松韨?。在拔插

電源連接插頭和打開外殼之前一定要切斷電源。

5)  氣源壓力在  0.40-0.70MPa 范圍，一般壓力調到   0.50MPa 最好。如果氣源壓力《0.40MPa其讀數將不穩定。

6)  氣源前級需要配置空氣過濾器。如果是大型三級過濾器，最多可帶三臺氣電量儀；一般小型空氣過濾器只能帶一臺氣電量儀。

7)  倍率調好后一定上緊鎖緊螺絲將倍率旋扭鎖定，否則會降低儀器的穩定性。

8)  如果倍率旋鈕已調到極限，倍率還是不足，是測頭初始工作間隙過大，可換更高的量程，如果還不行，就必須更換測頭了。嚴禁調動儀器內部工作氣壓，否則會損壞儀器，且不予保修。

9)  當氣測頭長期使用而磨損后，初始間隙變大，只要位置誤差允許，重新進行手動調倍率和標準件校正后測量仍然正確。該優點大大提高了氣測頭的使用壽命。

10) 當顯示異?？梢躁P(guān)機在開機時長按上方向鍵恢復出廠配置。
