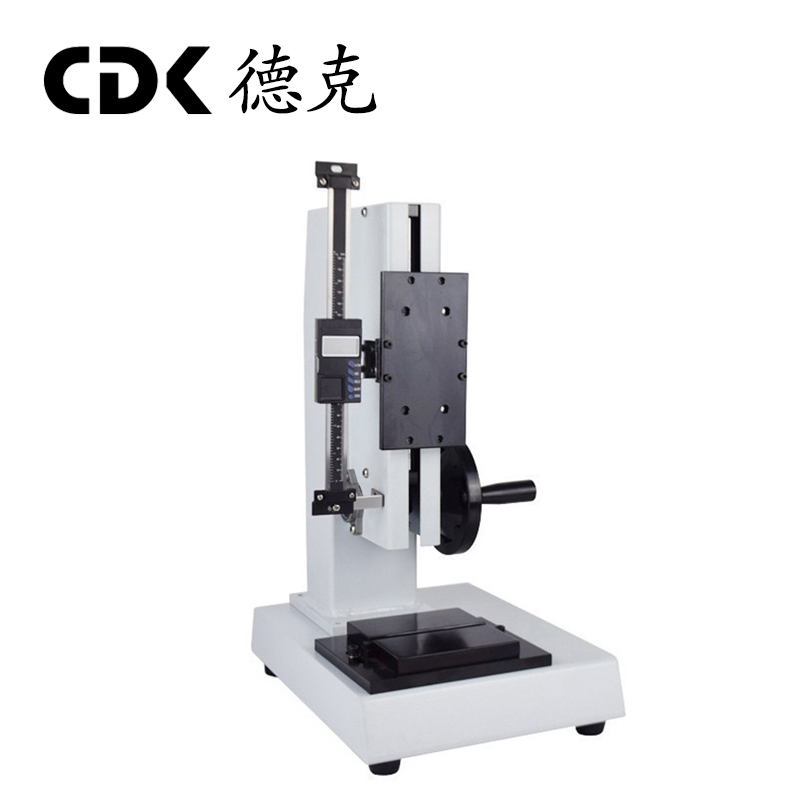

DSC螺旋側搖測試機臺使用說明書

一、 產品概述：

DSC型手動立式側搖測試臺專為HF系列和Nk系列推拉力計配備，可組合成不同用途的試驗機臺，適用各種插拔力、按壓力、破壞試驗等測試。在顯示力值的同時，還可以 加裝數顯標尺，顯示其位移量，對不同工件進行相同位 移量下的對比測試。

二、 特點：

· 機臺底座大穩定性好，適合室內桌上測試使用；

· 螺桿傳動，測頭位移精確，側面手輪加載，操作簡單穩定；

· 底座標準配置的移動平臺，可實現左右、前后移動，方便準確裝夾；

· 可將本機臺安裝于桌（臺）上使用，使機架更加 穩固；

· 配有數顯標尺，可隨時采集行程數據（ESC-S）。

三、 產品參數：

※ 長×寬×高: 260mm×360mm×500mm

※ 行程:180mm

※ 額定負荷: 500N

※ 重量:18kg

四、 機臺及推拉力計安裝方法:

1、 機臺安裝方法：

   本機臺可安裝在桌子用，使機臺更加穩固。安裝時請保證工作臺面水平，使測試得到準確的數值。安裝時請參考（右圖）安裝。

2、 推拉力計的安裝方法：

（1）  用M4扳手將測力計安裝板上4個M 4×15的內六角圓柱頭螺釘松開，卸下測力計安裝板；

（2） 安裝HF系列（數顯式推拉力計）的推拉力計時，用M4內六角扳手將附件袋里的4枚M4×10的內六角螺釘穿過測力計安裝板上90×40 的孔旋入測力計4個M4的螺紋孔內，將測力計安 裝到測力計安裝板上；或用十字螺絲刀將附件 袋里的4枚M3×10的十字槽盤頭螺釘穿過測力計內，將測力計安裝到測力計安裝板上。 安裝板上145×30的孔旋入測力計4個M3的螺紋孔；

（3） 安裝NK系列（指針式推拉力計）的推拉力計時，用十字螺絲刀把推拉力計后蓋上的4枚 M×10的螺釘卸下，將附件袋里的4枚M3×14的十字槽螺釘穿過測力計安裝板上的145×30的安裝孔， 旋入測力計后蓋上的4個M3螺紋孔（卸下M3×10的螺釘?shù)穆菁y孔）；

（4） 安裝好推拉力計表后，用M4內六角扳手將測力計安裝板重新安裝到機架上面。

根據所需測試的樣品特點，將其機臺安裝或安放在工作臺上合適的位置。旋轉測試架側面的手輪，測力計就能上下平穩移動，完成測試工作。

五、 日常保養及維護：

1、請勿超載使用，本機架額定負荷為500N。

2、注意日常的保養工作，保持機臺各部件清潔。

3、在使用過程中機臺運行滯澀不靈活時，請向機臺兩側軸承座上的加油孔內添加少許機油潤滑。機臺出現故障時請及時聯系廠家或銷售點（請勿擅自拆卸、修理）。

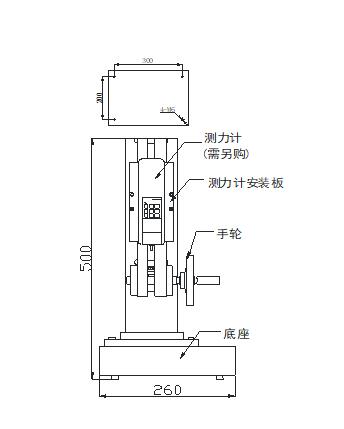

六、 示意圖：
