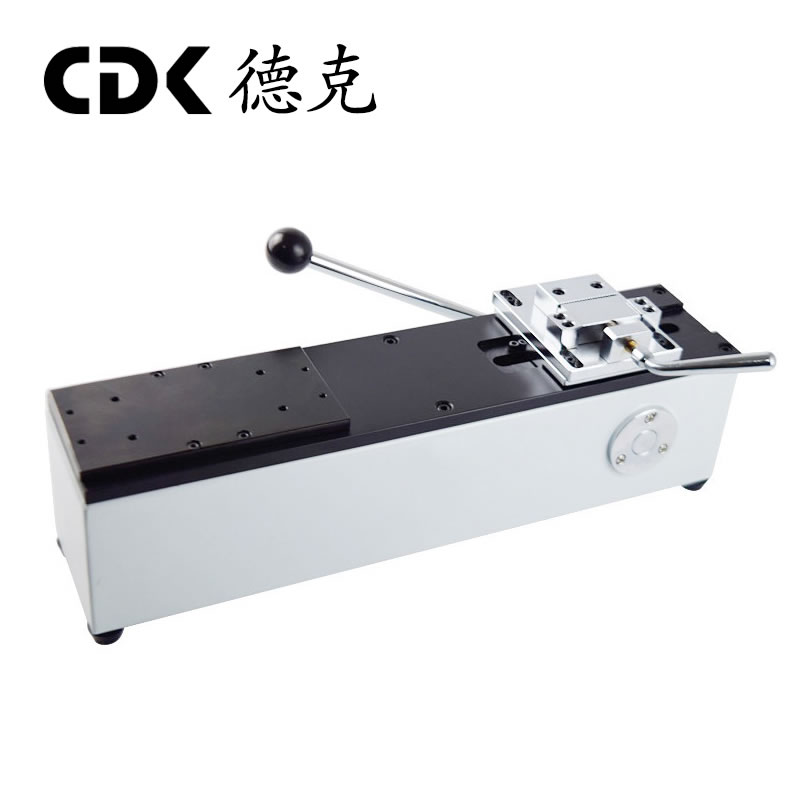

DMH 手動臥式測試架使用說明書

一、功 能：

DMH 手動臥式測試架適配國產和進口 NK 、 NLB 、ELB 等系列指針式推拉力計和 HF 系列數顯式推拉力計作拉壓負荷、插拔力測試等工作。

二、特 點：

1、臥式安裝；

2、手動操作，操作簡單穩定；

3、可將本機架安裝于桌（臺）面使用，使機架更加穩固。

三、規格參數：

·有  效  行 程: 50mm

·最  大  負 荷：500N

·長 × 寬× 高：450×190×180 mm

·凈         重：10.6kg

·測試區有效面積：105×100 mm ，最大可達105×152mm

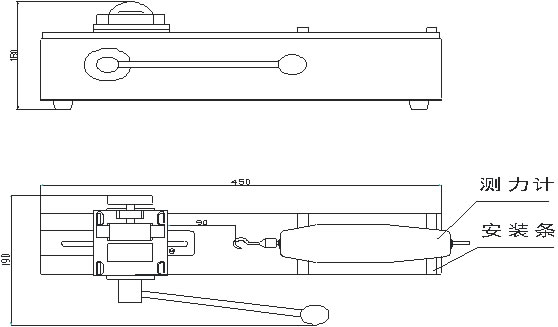

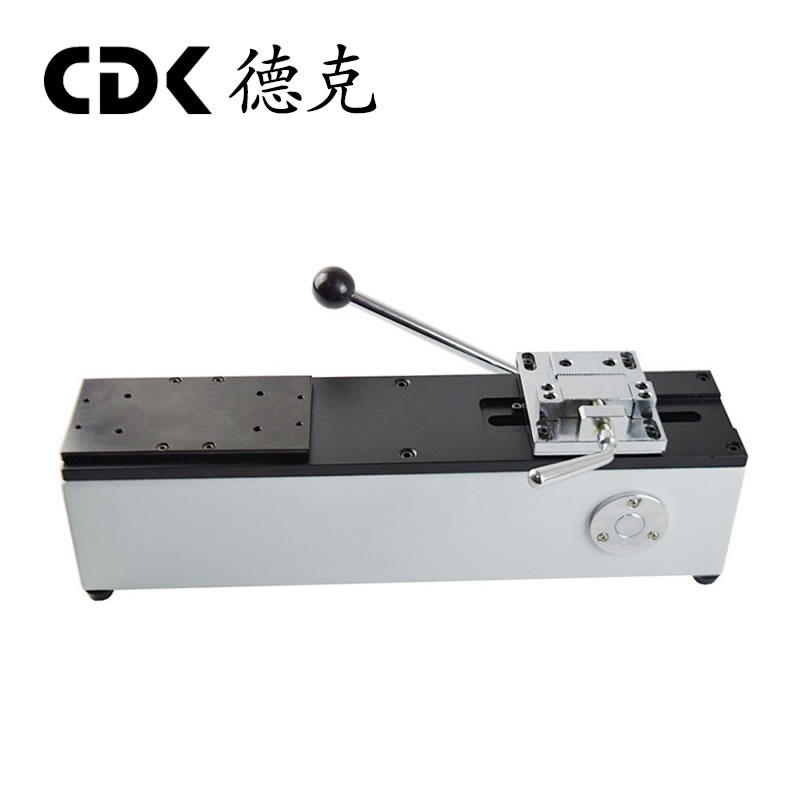

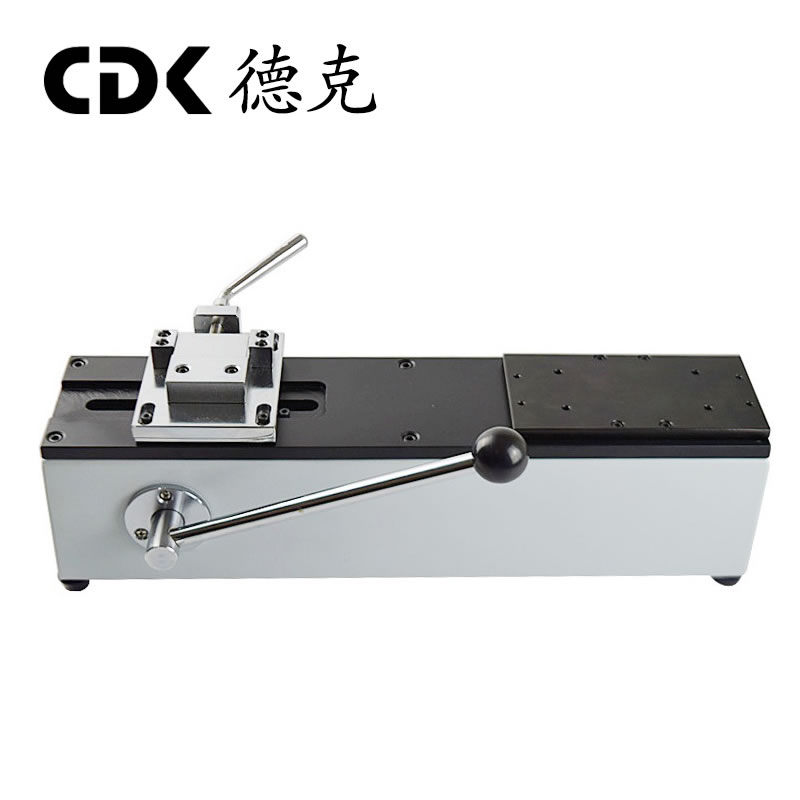

四、結構示意圖：

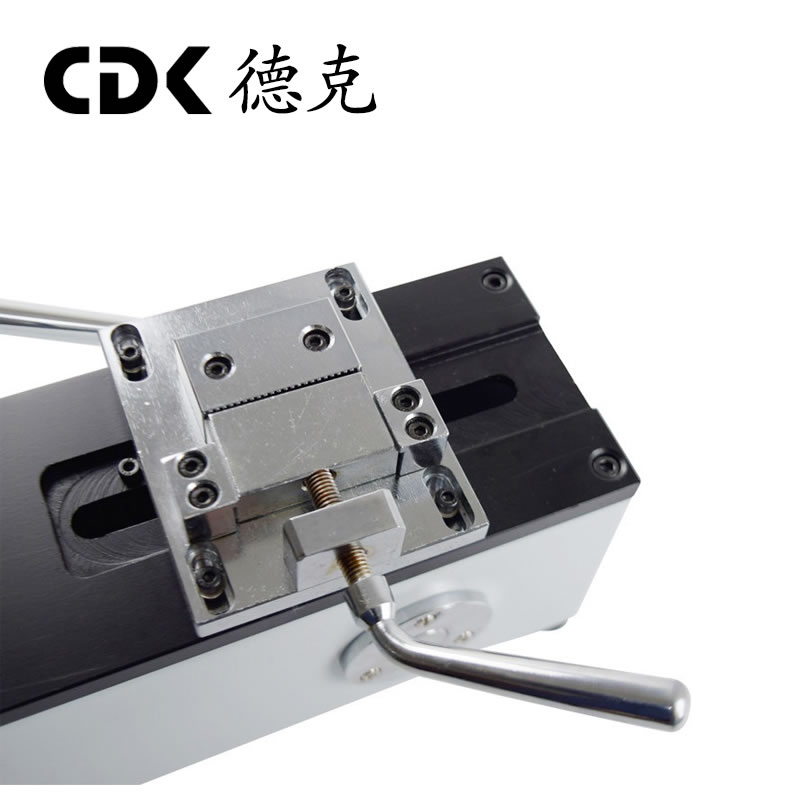

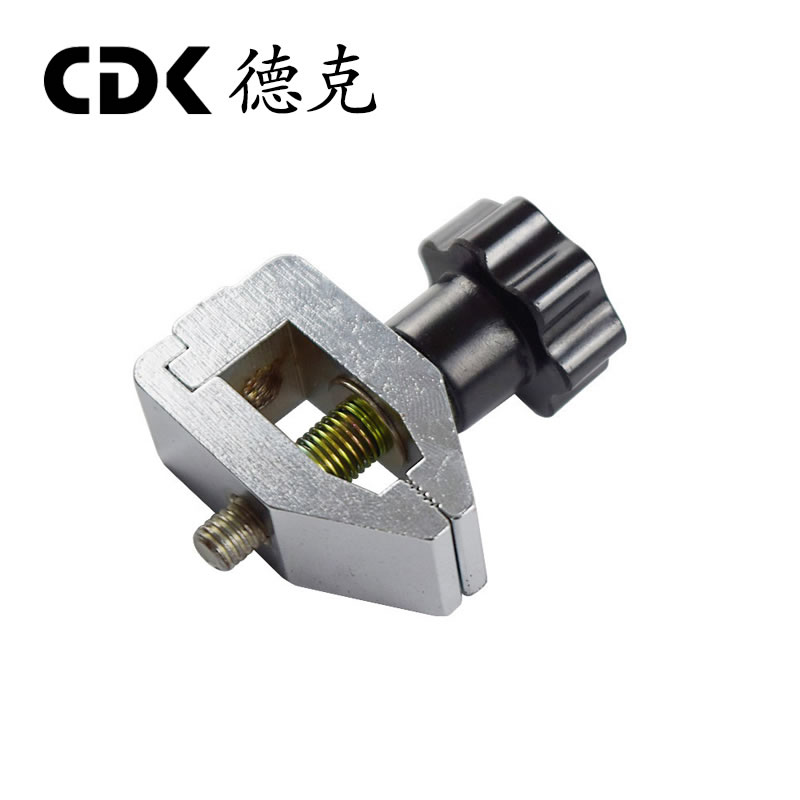

五、測力計安裝方法：

1、將安裝條從測力架上拆下；

2、將安裝條與測力計安裝孔4-M3聯接牢固；

3、將安裝條與測力計組件安裝到測力架上。
