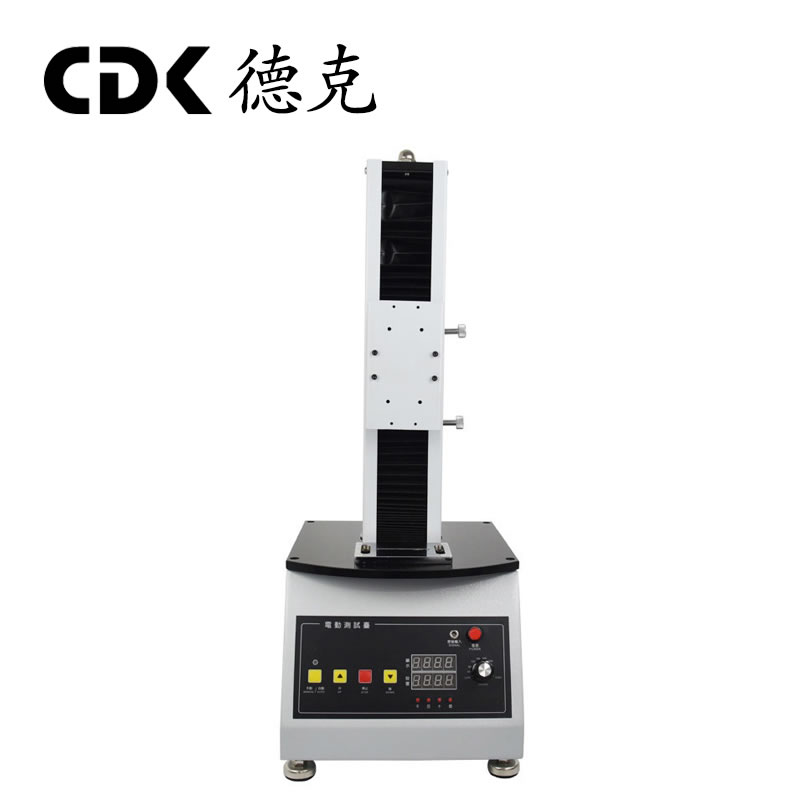

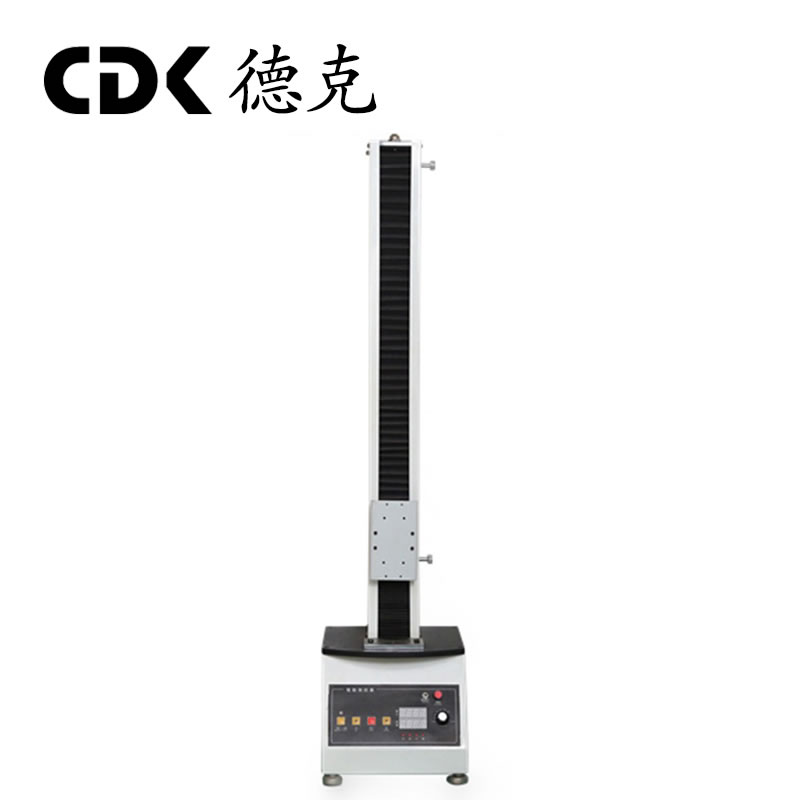

DEL單柱立式機臺使用說明書

一、功 能：

DEL單柱立式機臺是專為HF系列和NK系列推拉力計配套用的推拉負荷試驗臺。本產品采用雙立桿結構，具有穩定性好，適用范圍廣，使用方便等優點，并具有無級調速，手動（點動）、自動控制切換功能。適用于橡膠塑料、輕工紡織、建筑門窗、復合材料、電線電纜、汽車配件、動力機械、科研機構等行業的推拉負荷、插拔力、破壞試驗等測試。

二、特 點：

1、電動加載，無級調速，齒輪傳動

2、結構緊湊，傳動平穩

3、操作簡單，并可結合各種夾具使用

三、規格參數：

·

四、測力計安裝方法:

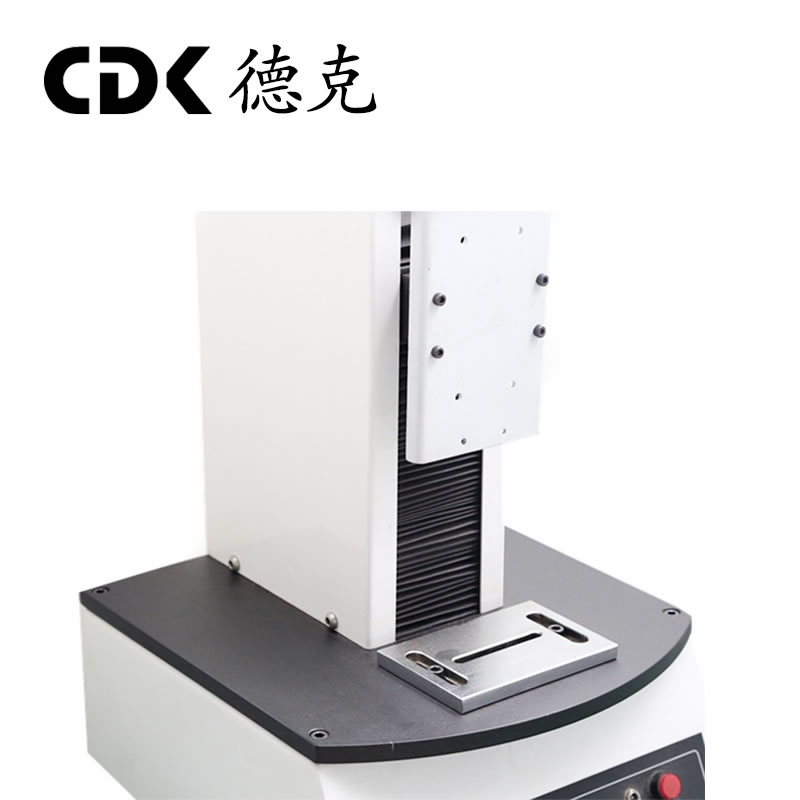

傳感器內置式：將4-M6螺絲穿入固定塊4-φ6.2孔中，在螺紋方向各套入1個墊圈，并與測力計安裝板上4-M6螺紋旋緊，測力計安裝板上，測力計安裝孔分為兩組,分別為30x145、40x90。用戶可根據自己的需要確定。

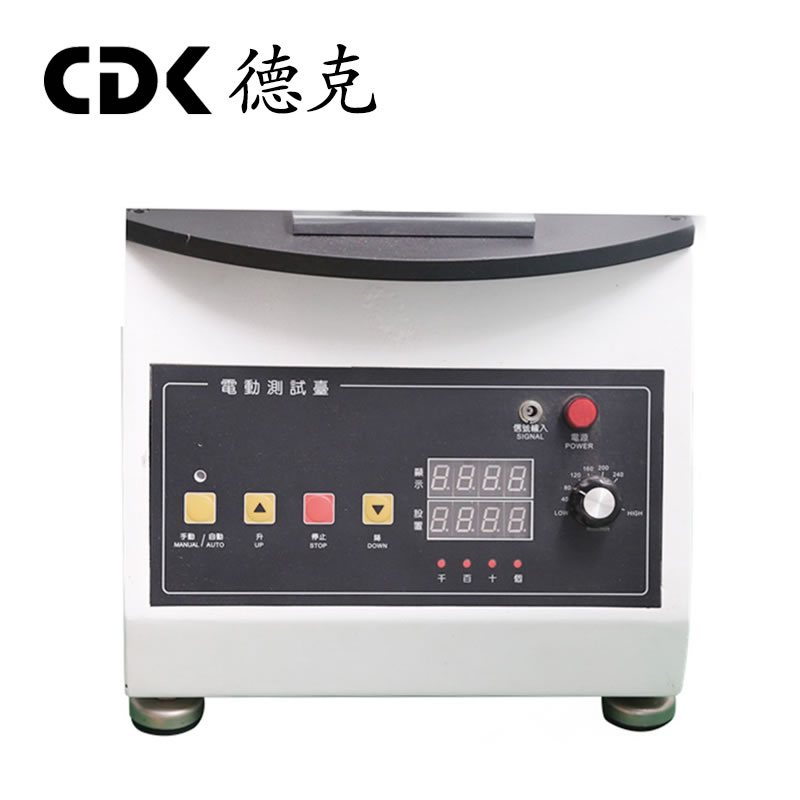

五、控制面板使用方法:

1. 電源開關：當按下按鈕時,接通電源,再次按下,電源斷開。

2. 速度控制：由于被測物體及用戶要求的不同,當調整調速器旋鈕時,載體的運動速度為20～200mm/min。

六、功能控制：

手動/自動，當將旋鈕旋至手動時，如使載體運動，則需按住升或降鍵，斷開則運動停止。當旋鈕旋至自動時，如使載體運動則直接按升或降鍵。

七、行程調整:

立柱后側有兩個螺釘,用標配的六角板手松開,調到合適的位置,控制滑動塊,即可達到要求。

八、計數器使用方法：

計數器上方為數字顯示屏、記錄試驗次數，下方為預置按鈕，共4個，從左至右分別為個、十、百、千，表示預設置可設在0~9999的范圍內。如：用戶對某一產品進行連續測試，測試次數為9999， 需分別在4個按鈕上調節，調至顯示為9999，再按手動/自動按鈕，即可進行測試9999次，運行9999次后自動停止，如需再次測試，按停止按鈕即可。

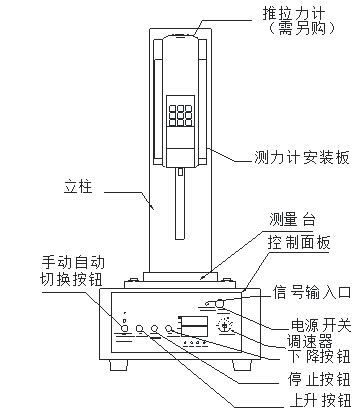

九、結構示意圖：
