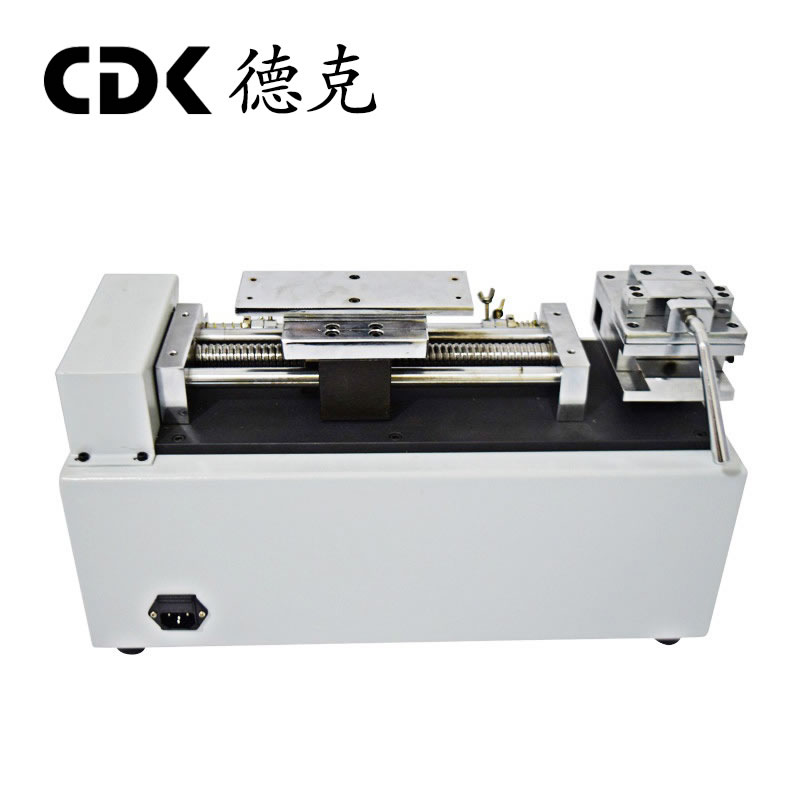

DEH電動臥式機臺使用說明書

一、功 能：

DEH電動臥式機臺是專為HF系列和NK系列推拉力計配套用的推拉負荷試驗臺。本產品采用雙導桿結構，具有穩定性好，適用范圍廣，使用方便等優點，并具有無極調速，手動（點動）、自動控制切換功能。適用于電子電器、電線電纜、五金機電、電磁機械、汽車配件、動力機械、粘膠化工、建筑門窗、塑膠塑編、彈簧制造、醫療器械、消防器材、印刷包裝、剃須刀業、漁具航空、拉鏈紐扣、紡織服裝、煤炭、家具、電梯、打火機及點火裝置、鎖具、筆業、電力等行業及科研機構、學校等測試。

二、特 點：

1、電動加載，無級調速，齒輪傳動

2、結構緊湊，傳動平穩

3、可將本機臺安裝于桌（臺）面使用，使機架更加穩固

三、規格參數：

·最大負載：500N

·有效行程: 150 mm

·測試速度：0-500 mm/min

·工作電壓：AC220V

·凈     重：35kg

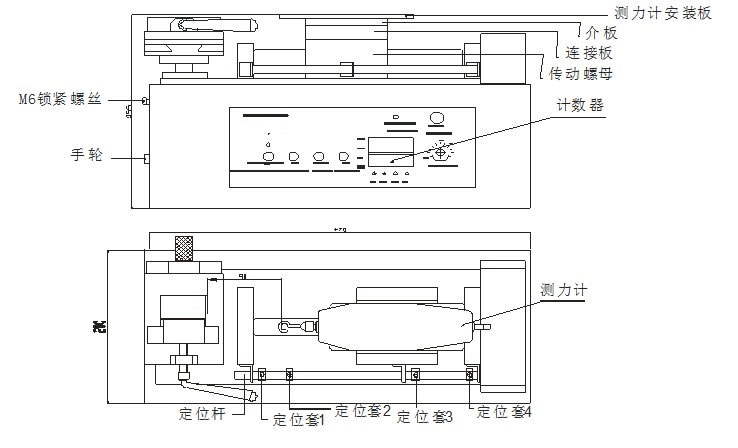

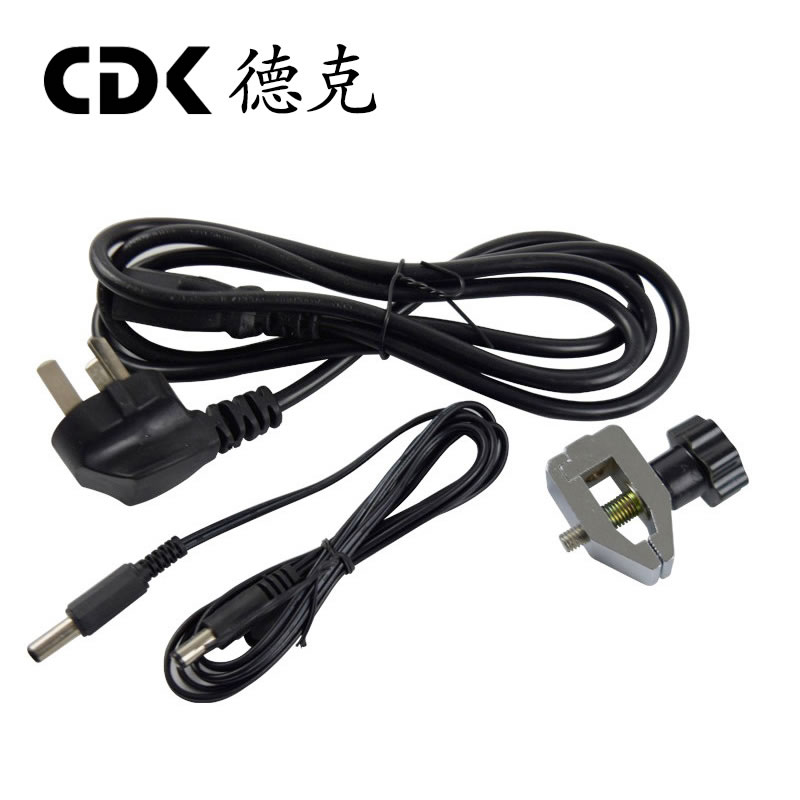

四、測力計安裝方法:

EH電動測試架與絲桿連接的載體,從上至下,依次為：

① 測力計安裝板

② 介板

③ 連接板

④ 傳動螺母

⑤ 首先將連接板上4-M5內六角卸下,然后用4-M3-10沉頭螺釘(附件袋中有)將測力計與測力計安裝板連接牢固,再將連接板與傳動螺母連接牢固,測力計安裝完成。

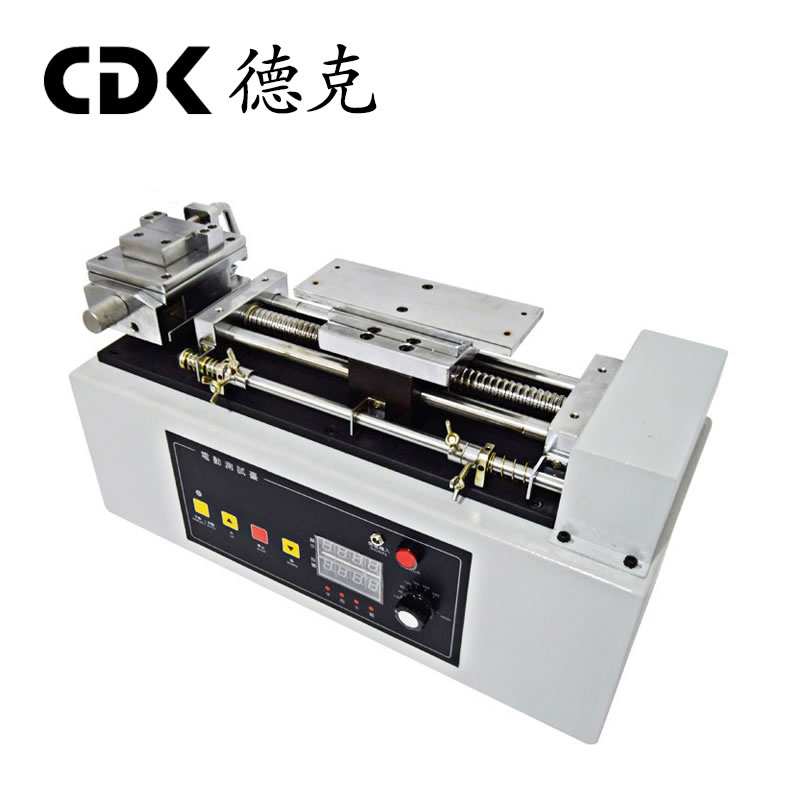

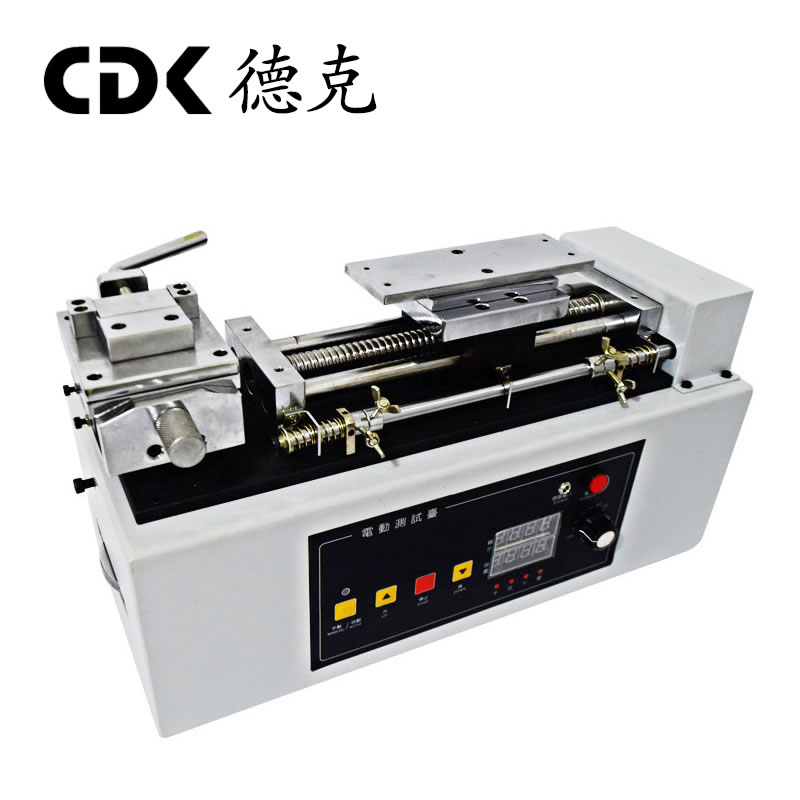

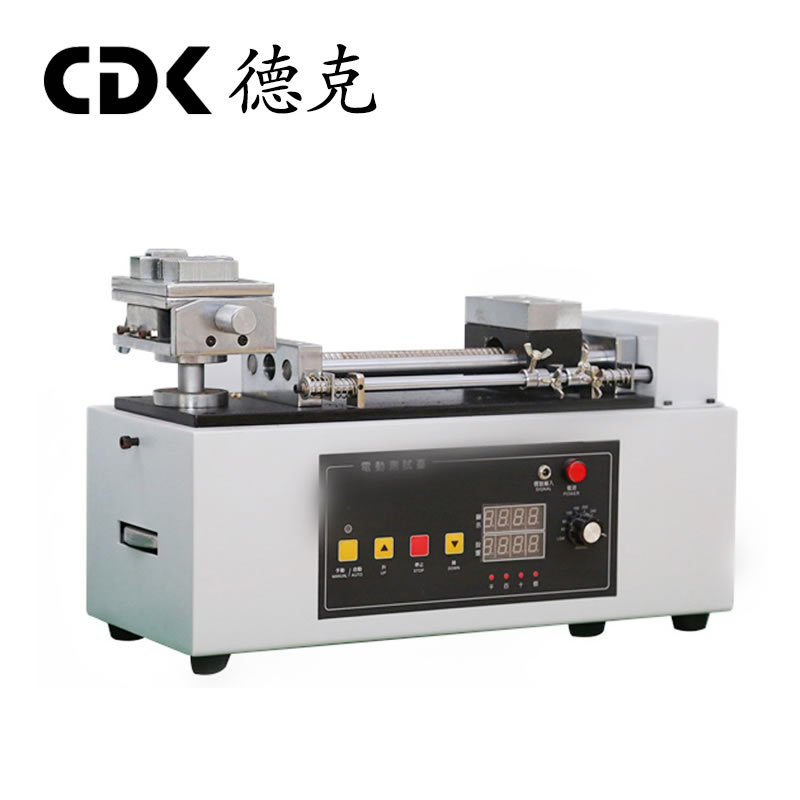

五、控制面板使用方法:

1. 電源開關：當按下按鈕時,接通電源,再次按下,電源斷開。

2. 速度控制：由于被測物體的不同及用戶要求,當調整調速器旋鈕時,載體的運動速度為0～500mm/min。

六、功能控制：

手動/自動，當將旋鈕旋至手動時，如使載體運動，則需按住左（LEFT）或右（RIGHT）鍵，斷開則運動停止。當旋鈕旋至自動時，如使載體運動則直接按左（LEFT）或右（RIGHT）鍵。

七、夾具高度調整：

EH測試架左端手輪（殼體下方）為夾具高度調整手輪，手輪上方為M6鎖緊螺絲，首先將M6內六角松開，將手輪向左或右旋轉至所需高度后，將M6螺絲鎖緊。

八、行程調整:

定位桿上定位套1、4為最大行程限制，定位套2、3為用戶測量所需行程調節套。

九、計數器使用方法：

計數器上方為數字顯示屏、記錄試驗次數，下方為預置按鈕，共4個，從左至右分別為個、十、百、千，表示預設置可設在0～9999的范圍內。如：用戶對某一產品進行連續測試，測試次數為9999， 需分別在4個按鈕上調節，調至顯示為9999，再按手動/自動按鈕，即可進行測試9999次，運行9999次后自動停止，如需再次測試，按停止按鈕即可。

十、注意事項:

設備供電電源必須有地線(接地電阻必須≤4歐姆。

十一、保修：

在檢測時，微動開關在10萬次以內保修，超出使用次數，以上配件收取成本費。
