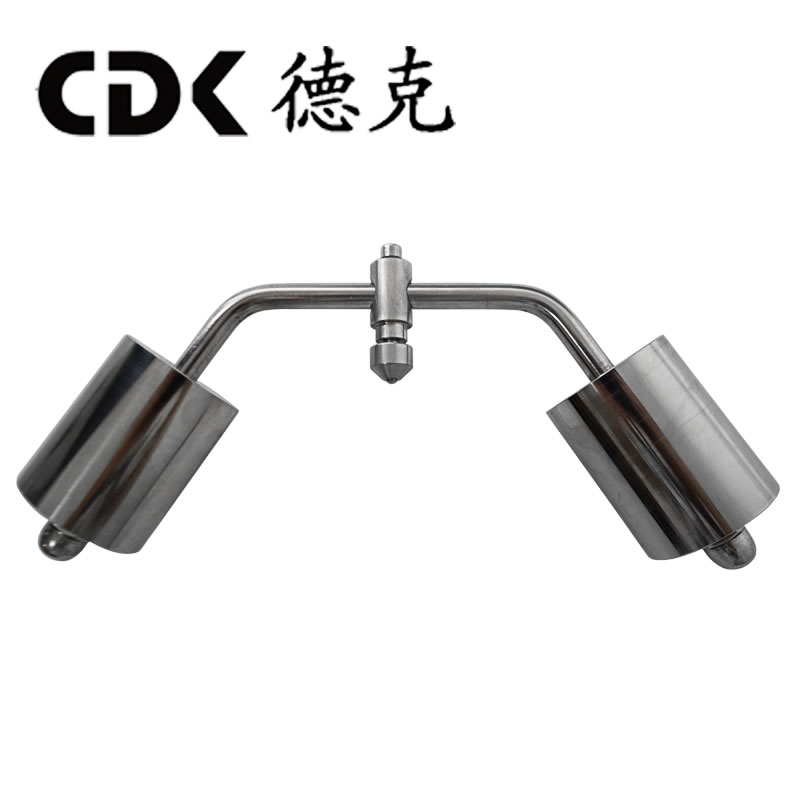

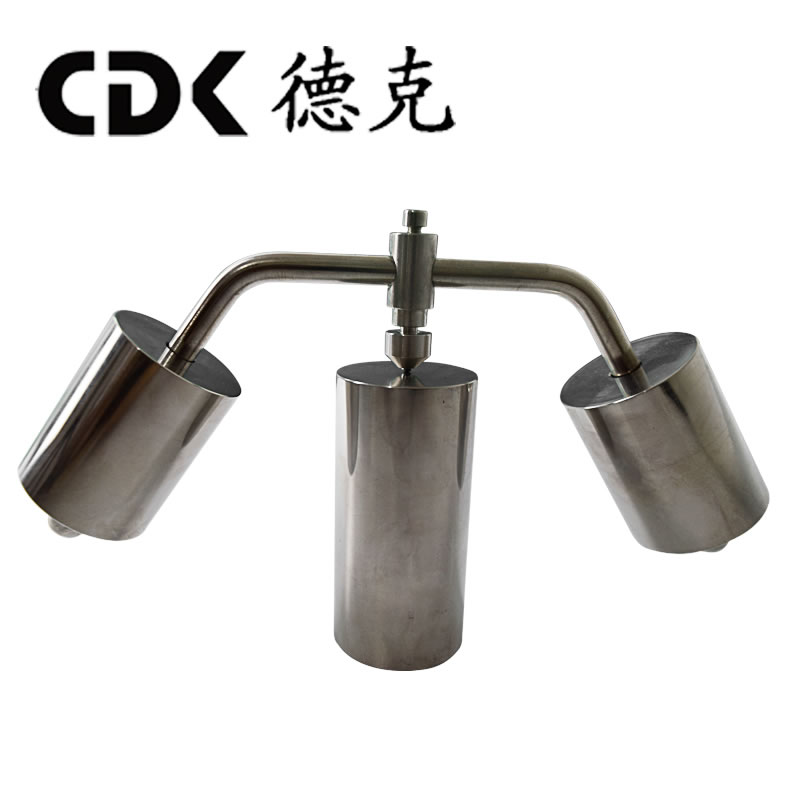

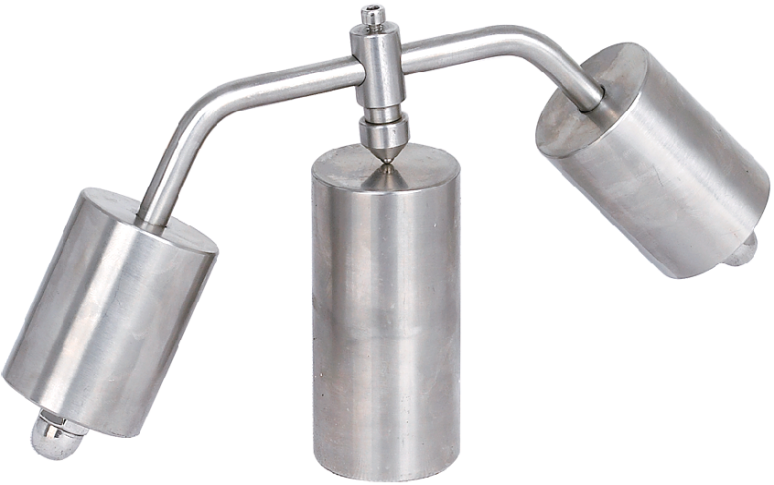

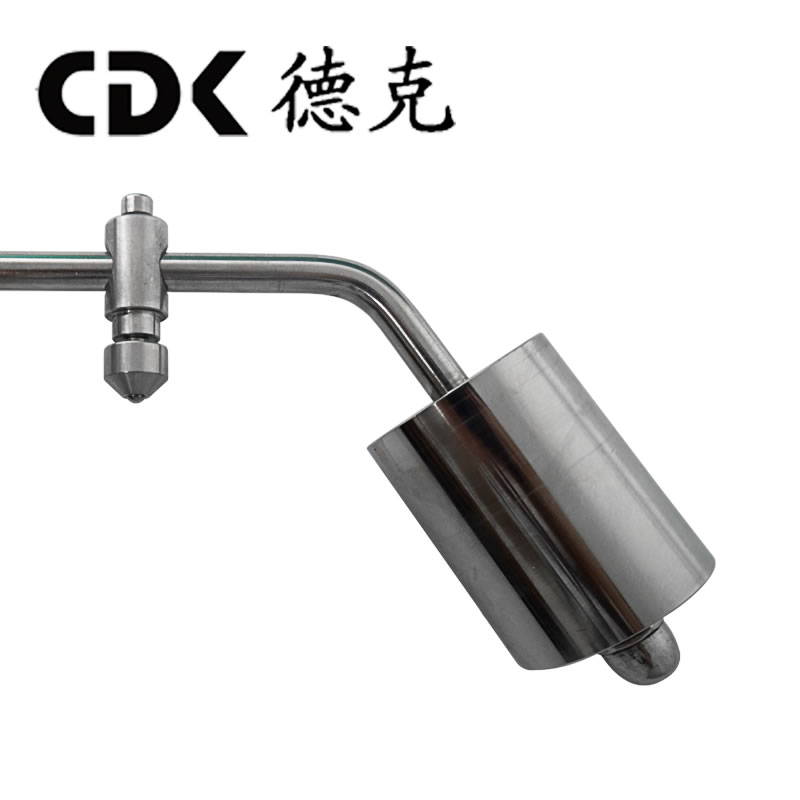

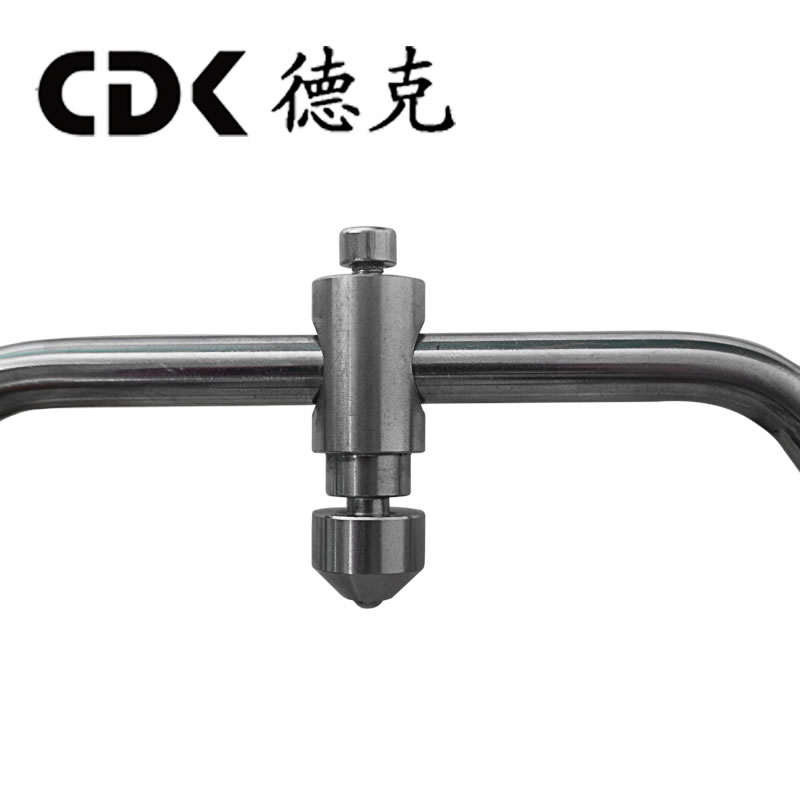

DQY球壓試驗裝置

一、用途

本試驗裝置是根據GB2099等標準中規定的“球壓試驗”的要求而設計，主要用于對家用和類似用途插頭插座產品進行耐熱測試，是有關生產廠家和質檢部門進行產品質量檢測和控制所必須的設備。

二、技術參數：

1.球直徑5mm（R2.5mm）

2.總試驗壓力：20N±0.2N

3.樣品支座：直徑50mm、長度100mm實心不銹鋼圓柱體

4.制作材料：全部采用不銹鋼材料

5.參照標準：GB4706.1-2005、GB2099.1-2008、GB/T5159.21-2006、IEC60695-10-2:2003

備注：球壓試驗儀另需要個高溫箱（烤箱）配套使用

三、使用方法

  球壓試驗是將鋼球（R2.5mm）和總試驗20N±0.2N的球壓試驗儀，壓在呈水準狀態且置于加熱箱內的試品表面上，在試品規定的溫度下經60min+2min/0min后，將試品快速（＜10s）侵入20℃±5℃水中冷卻6min,從水中取出3min內測量試品表面壓痕直徑，視壓痕直徑是否超過2mm來評定試品在該規定的溫度下的耐熱變形能力

1.按試驗要求先將球壓試驗裝置放在加熱箱內足夠長的時間，以確保試驗開始之前，球壓試驗裝置已經達到穩定的試驗溫度。

2.將被試部件放置在支承座上，使之與支承座直接接觸。

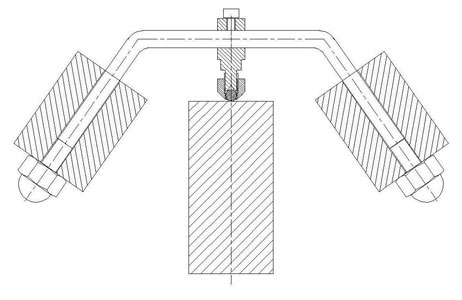

3.將被試部件的表面置于水平位置，將鋼球壓住該表面（見下圖）。試驗要在標準規定溫度的加熱箱內進行。

4.試驗達到標準規定的時間之后，將球從試樣上卸下，按標準規定的要求冷卻之后，測出鋼球壓痕的直徑，判定是否合格。

四、維護保養

本裝置用過之后擦拭干凈，放在室內干燥、無塵的地方。
